Стержни являются свойствами линий. При назначении сечения (которым также определяется материал) стержень получает жёсткость. При генерации сетки КЭ на стержнях создаются элементы 1D.
Стержни могут соединяться друг с другом только в узлах. Если стержни пересекаются, не имея общего узла, соединение отсутствует. В таких местах пересечения внутренние силы не передаются.
Графически стержни можно задавать по отдельности или последовательно. Соответствующие функции доступны через кнопку-список.
При этом после ввода сечения (см. рисунок Новый стержень) появляется диалоговое окно, которое в зависимости от функции выполнено как «простое» или «общее». Общее диалоговое окно предлагает расширенные возможности, например, для определения криволинейных линий или использования расстояний между стержнями при размещении.
В стандартном случае диалоговое окно Новый стержень состоит из вкладок Базовые и Сечение. Они описаны в следующих двух подразделах.
Свойства стержня

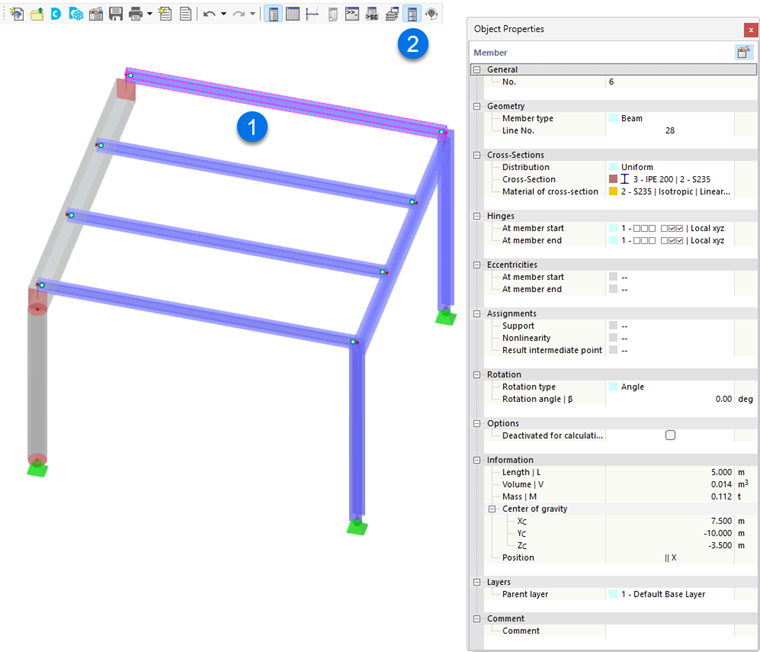

Важные свойства стержня можно отобразить на панели Свойства объекта:
- Выберите стержень.
- Активируйте панель «Свойства объекта» с помощью кнопки
на панели инструментов.
На панели отображается такая информация, как тип стержня, сечение, материал и геометрические данные.
