Structure

Calque

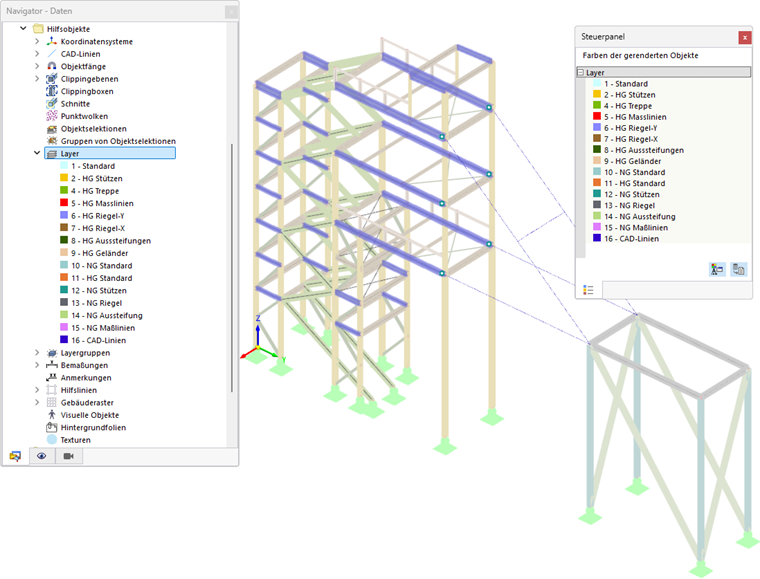

Les calques permettent de structurer les objets selon certains critères pour l’affichage. Ils sont comparables aux fonctionnalités des logiciels de CAO permettant d’afficher ou de masquer des calques (« plans ») individuellement dans le dessin. Les objets qui peuvent être gérés dans les calques ne sont pas seulement les objets de modèle tels que les nœuds, les barres ou les surfaces, mais aussi les objets repères tels que les cotations, les commentaires ou les lignes de construction.

La couleur et le style de ligne permettent d’assigner à chaque calque des propriétés d’affichage spécifiques. Les calques peuvent également être verrouillés afin que les objets ne soient pas déplacés ou supprimés par inadvertance.

Gestionnaire des calques

Les calques sont gérés dans le Gestionnaire des calques. Vous pouvez y créer de nouveaux calques, activer ou désactiver les visibilités des calques ou verrouiller la modification d’une calque.

Utilisez l'une des possibilités suivantes pour appeler le gestionnaire des calques :

  • Double-cliquez sur une entrée dans la catégorie Objets repères → Calques dans le Navigateur - Données.
  • Activez le bouton Gestionnaire des calques dans la barre d’outils.
  • Utilisez le menu Vue → Gestionnaire des calques.

Seule l’entrée « Tous les calques » est normalement disponible dans le navigateur. Si vous avez créé des groupes de calques, ils sont également affichés. Les sous-entrées permettent de gérer les calques de manière ciblée : le tableau ne liste que les calques du groupe de calques sélectionné.

Tableau

Le tableau offre non seulement un récapitulatif de tous les calques, mais aussi des possibilités de contrôle pour l'affichage. Les différentes colonnes signifient :

Colonne Contenu et options
Calque n° Numéro de la calque
Nom du calque Désignation de calque définie par l’utilisateur
Actuelle Calque de travail pour la création de nouveaux objets
Visible Possibilité de contrôle pour l'affichage des objets des calques
Verrouillée Possibilité de contrôle pour l'accès aux objets des calques
Couleur Coloration des objets du calque
Type de ligne de construction Représentation de ligne (continue, pointillée, en tirets, etc.)
Épaisseur de ligne de construction Épaisseur de ligne (1 à 20)
Objets assignés Types d'objets de chaque calque sous forme de symboles (nœuds, barres, cotations, etc.)
Commentaire Remarque définie par l'utilisateur

Boutons

Les boutons de la barre d'outils du gestionnaire des calques ont les fonctions suivantes :

Bouton Fonctionnalité
Nouveau groupe de couches Crée un nouveau groupe de calques (voir le chapitre Groupes de calques)
Renommer Permet de renommer le groupe de calques sélectionné
Supprimer le groupe de calques Supprime le groupe de calques sélectionné
Supprimer tous les groupes de couches Supprime tous les groupes de calques
Nouvelle couche Crée un nouveau calque
Couche actuelle Définit l’entrée sélectionnée comme calque actuel (alternative : clic dans la colonne  Actuel »)
Supprimer la couche Supprime le calque sélectionné
Supprimer toutes les couches Supprime tous les calques
Afficher toutes les couches Active la visibilité pour tous les calques
Toutes les couches masquer Masque tous les calques
Verrouiller toutes les couches Verrouille tous les calques (les objets ne peuvent pas être modifiés)
Déverrouiller toutes les couches Déverrouille tous les calques
Sélection d'un objet dans le graphique Permet d’afficher graphiquement les objets marqués dans le tableau sous forme de sélection
Affichage d'un objet dans des tableaux Permet d’afficher en surbrillance dans le tableau les objets sélectionnés dans le graphique
Afficher des objets en arrière-plan Représente les objets non visibles de manière transparente ou les masque
Couleurs des objets rendus selon les couches Représente les objets dans les couleurs des calques (voir Rendu)

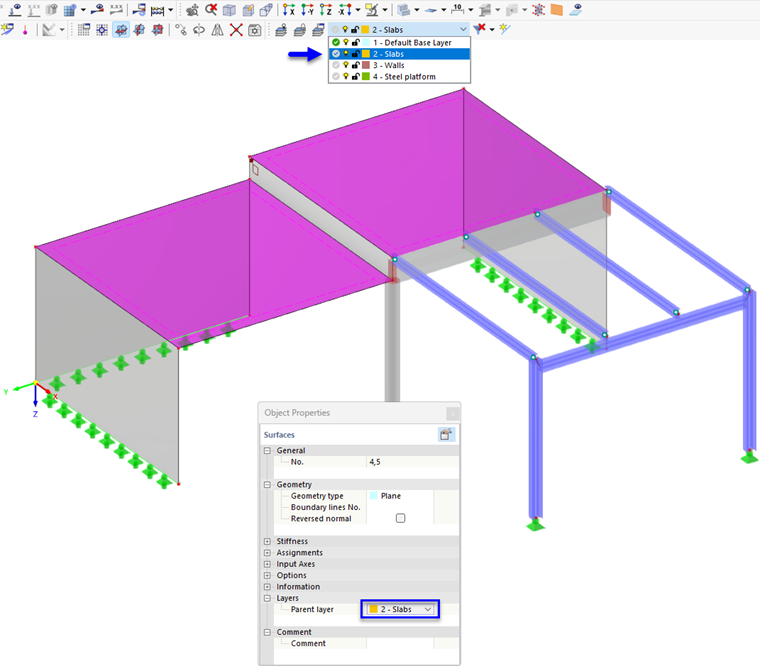

Assigner des objets à un calque

Pour gérer des objets dans des calques, vous pouvez procéder comme suit :

  1. Créez un ou plusieurs calques dans le Gestionnaire des calques à l’aide du bouton Nouvelle couche .
  2. Saisissez des désignations appropriées et vérifiez les paramètres prédéfinis tels que la couleur ou la représentation de ligne.
  3. Sélectionnez dans la fenêtre de travail les objets que vous souhaitez assigner à un calque.
  4. Sélectionnez dans la Barre d’outils le calque concerné dans la liste. Vous pouvez également définir le calque dans le panneau des Propriétés de l’objet.

Les objets assignés sont indiqués dans le gestionnaire des calques avec des symboles pour les nœuds, les barres, les surfaces, etc. (voir l’image Gestionnaire des calques).

Astuce

Vous pouvez ouvrir la boîte de dialogue de modification des objets en cliquant sur le symbole correspondant dans la colonne « Objets assignés ».

Les nouveaux objets sont toujours assignés au calque actuel. Ce calque est indiqué dans le gestionnaire des calques par le symbole Couche actuelle .

Informations

Pour définir un calque comme actuel, sélectionnez-la dans la liste de la barre d’outils (voir l’image Assigner des objets à un calque). Vous pouvez également cliquer dans le gestionnaire de calques, dans la colonne « Actuel » du calque, de sorte que la coche devienne verte.

Barre d'outils

Dans la barre d'outils de la fenêtre de travail, vous disposez de quelques possibilités de paramétrage pour les calques.

Le champ affiche le calque actuel. Dans la liste, vous pouvez sélectionner un autre calque et le définir comme actuel. La modification est synchronisée avec le Gestionnaire des calques : ce calque reçoit le symbole Couche actuelle .

Vous pouvez – comme décrit ci-dessus – sélectionner des objets et les assigner à un calque déterminé via la liste. Les symboles situés devant la désignation de calque indiquent si le calque actuel est visible ou verrouillé.

Les boutons ont les fonctionnalités suivantes :

Bouton Fonctionnalité
Afficher et masquer les couches Affiche ou masque le calque sélectionné
Verrouiller et déverrouiller les couches Verrouille ou déverrouille le calque sélectionné
Modifier les couches Saute dans le Gestionnaire de calques à la ligne du calque sélectionné pour des ajustements

Rendu

Une couleur est automatiquement assignée à chaque calque. Vous pouvez toutefois également ajuster les couleurs :

  1. Double-cliquez sur une couleur dans le Tableau du gestionnaire des calques.
  2. Définissez la couleur appropriée dans la boîte de dialogue Définir la couleur du calque.

Afin que les objets soient représentés dans les couleurs de calque, un paramètre correspondant est nécessaire pour l'affichage. Ces couleurs peuvent être activées de deux manières :

  • Gestionnaire des calques bouton Couleurs des objets rendus selon les couches dans la barre d'outils pour la représentation des objets en couleur de matériau ou de calque
  • Navigateur Afficher : catégorie Couleurs des objets rendus selon → Calque

Dans le panneau de contrôle, vous pouvez vérifier les couleurs assignées aux objets dans chaque calque visible.

Chapitre parent

Vidéo

EN | Drapeau Fonctionnalité de produit

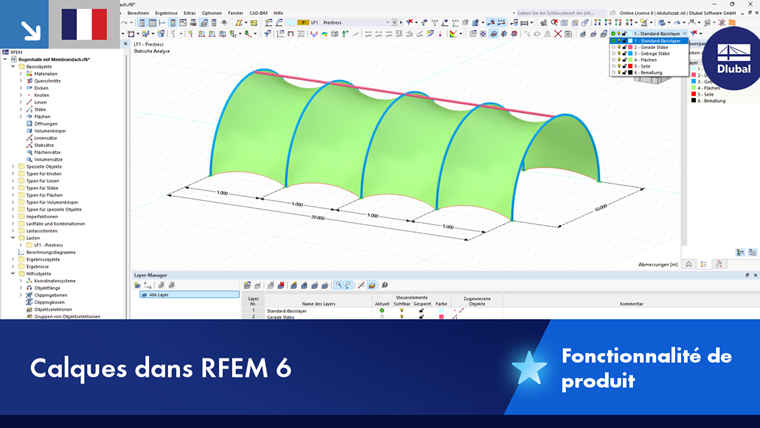

Calques dans RFEM 6
