La fonction Fusionner des lignes/barres réunit deux lignes ou barres qui se touchent en un seul objet. Le nœud commun est supprimé. Cette fonction ne convient donc que pour les lignes et les barres situées sur une même droite. Pour les tracés coudés ou courbes, les objets d'origine sont perdus.

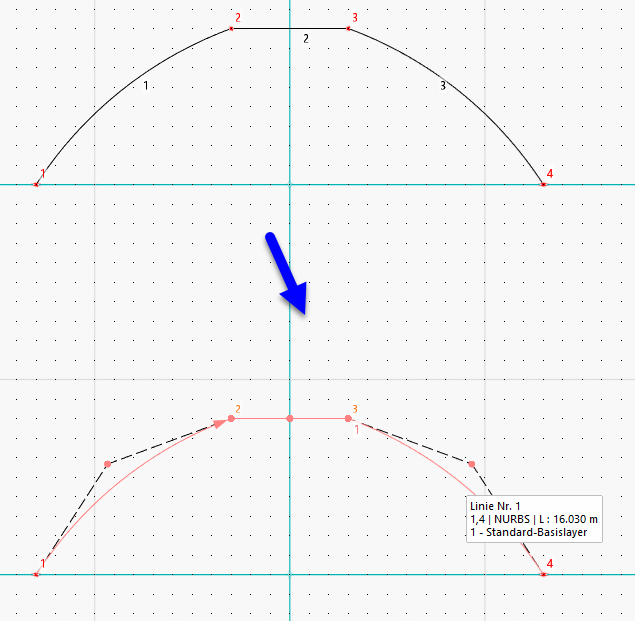

Les fonctions Joindre des lignes et Joindre des barres du menu Outils → Modifier les lignes ou Modifier les barres permettent de fusionner des lignes ou des barres qui n'ont pas un tracé rectiligne. Vous pouvez ainsi réunir, par exemple, plusieurs polylignes ou arcs en une seule ligne. À partir du tracé des objets d'origine, le programme génère une polyligne ou, pour un tracé complexe, une ligne du type NURBS. Les lignes ou barres ne doivent pas nécessairement être dans un même plan.
Vous pouvez également accéder à ces fonctions à l'aide des boutons
ou
de la barre d'outils CAO (voir l'image Outils de modélisation).
Procédure
Option 1
- Sélectionnez les lignes ou les barres.
- Appelez la fonction.
Option 2
- Appelez la fonction.
- Sélectionnez les lignes ou les barres.
- Appuyez sur la touche Entrée ou Retour (↵).
