Unir Linhas/Barras

A função Linhas/Barras unir une duas linhas ou barras adjacentes em um único objeto. O nó comum é removido. Por isso, essa função é adequada apenas para linhas e barras que estejam alinhadas em linha reta. Em percursos com dobras ou curvas, os objetos originais são perdidos.

As funções Unir linhas e Unir barras no menu Extras → Modificar linhas ou Modificar barras permitem unir linhas ou barras que não possuem um trajeto retilíneo. Assim, é possível, por exemplo, unir várias polilinhas ou arcos em uma única linha. A partir do trajeto dos objetos originais, o programa cria uma polilinha ou – em caso de trajeto complexo – uma linha do tipo NURBS. As linhas ou barras não precisam estar no mesmo plano.

As funções também podem ser acessadas por meio dos botões ou na barra de ferramentas CAD (consulte a imagem Ferramentas de modelagem).

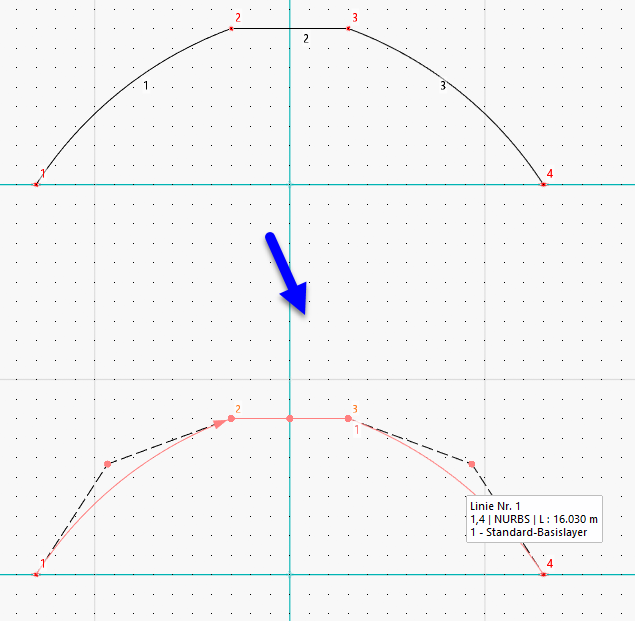

Unir linhas: original (em cima) e resultado (embaixo)

Procedimento

Possibilidade 1

1. Selecione as linhas ou barras.
2. Acione a função.

Possibilidade 2

1. Acione a função.
2. Selecione as linhas ou barras.
3. Pressione a tecla Enter ou Return (↵).
