Die Funktion Linien/Stäbe verschmelzen vereint zwei aneinander anschließende Linien oder Stäbe zu einem Objekt. Der gemeinsame Knoten wird entfernt. Damit eignet sich diese Funktion nur für Linien und Stäbe, die auf einer Geraden liegen. Bei geknickten oder gekrümmten Verläufen gehen die Originalobjekte verloren.

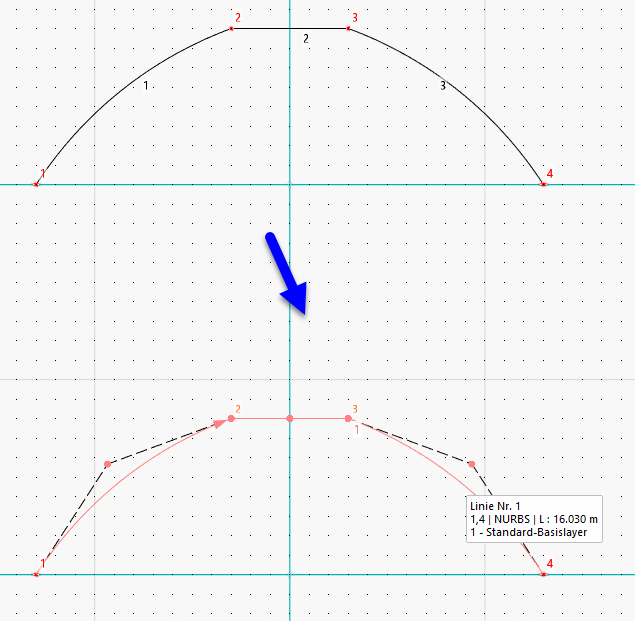

Die Funktionen Linien zusammenfügen und Stäbe zusammenfügen im Menü Extras → Linien modifizieren bzw. Stäbe modifizieren ermöglichen es, Linien oder Stäbe zu verschmelzen, die keinen geradlinigen Verlauf haben. Damit können Sie beispielsweise mehrere Polylinien oder Bögen zu einer einzigen Linie vereinen. Aus dem Verlauf der Originalobjekte erzeugt das Programm eine Polylinie oder – bei komplexem Verlauf – eine Linie des Typs NURBS. Die Linien oder Stäbe müssen nicht in einer Ebene liegen.
Die Funktionen können Sie auch mit den Schaltflächen
oder
in der CAD-Symbolleiste aufrufen (siehe Bild Modellierungstools).
Vorgehensweise
Möglichkeit 1
- Selektieren Sie die Linien oder Stäbe.
- Rufen Sie die Funktion auf.
Möglichkeit 2
- Rufen Sie die Funktion auf.
- Selektieren Sie die Linien oder Stäbe.
- Drücken Sie die Eingabe- oder Entertaste (↵).
