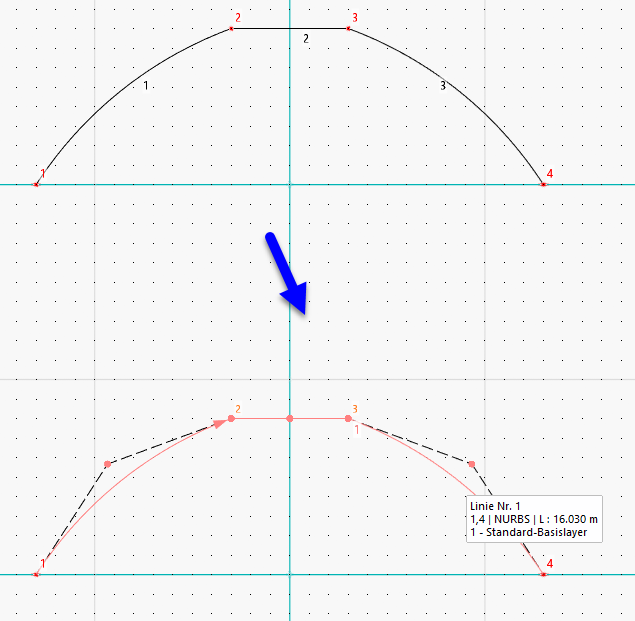

Funkce Linien/Stäbe verschmelzen (Spojit linie/pruty) spojuje dvě navazující linie nebo pruty do jednoho objektu. Společný uzel je odstraněn. Tato funkce je proto vhodná pouze pro linie a pruty, které leží na přímce. U lomených nebo zakřivených průběhů dochází ke ztrátě původních objektů.
Funkce Linien zusammenfügen (Spojit linie) a Stäbe zusammenfügen (Spojit pruty) v nabídce Extras → Linien modifizieren (Nástroje → Upravit linie) resp. Stäbe modifizieren (Upravit pruty) umožňují spojit linie nebo pruty, které nemají přímý průběh. Můžete tak například spojit více polylinií nebo oblouků do jediné linie. Z průběhu původních objektů vytvoří program polylinii nebo – při složitějším průběhu – linii typu NURBS křivka. Linie nebo pruty nemusí ležet v jedné rovině.
Funkce můžete vyvolat také pomocí tlačítek
nebo
na liště nástrojů pro CAD (viz obrázek Nástroje pro modelování).
Postup
Možnost 1
- Vyberte linie nebo pruty.
- Vyvolejte funkci.
Možnost 2
- Vyvolejte funkci.
- Vyberte linie nebo pruty.
- Stiskněte klávesu enter (↵).
