Funkcja Łączenie linii/prętów łączy dwie stykające się ze sobą linie lub pręty w jeden obiekt. Wspólny węzeł zostaje usunięty. Dlatego funkcja ta nadaje się tylko do linii i prętów leżących na jednej prostej. Przy załamanych lub zakrzywionych rozmieszczeniach obiekty oryginalne zostają utracone.

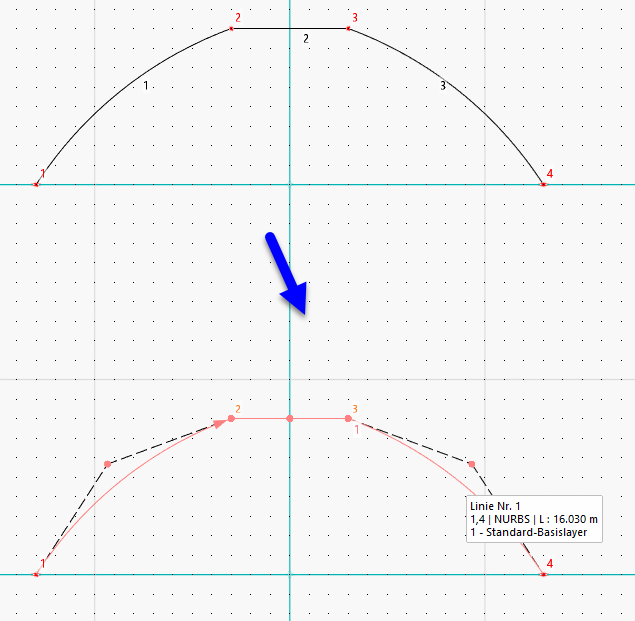

Funkcje Łączenie linii i Łączenie prętów w menu Narzędzia → Modyfikacja linii lub Modyfikacja prętów umożliwiają łączenie linii lub prętów, które nie mają prostoliniowego przebiegu. Dzięki temu można na przykład połączyć kilka polilinii lub łuków w jedną linię. Z rozmieszczenia obiektów oryginalnych program tworzy polilinię lub – przy bardziej złożonym przebiegu – linię typu NURBS. Linie lub pręty nie muszą leżeć w jednej płaszczyźnie.
Funkcje te można również wywołać przyciskami
lub
na pasku narzędzi CAD (patrz rysunek Narzędzia do modelowania).
Sposób postępowania
Możliwość 1
- Zaznacz linie lub pręty.
- Wywołaj funkcję.
Możliwość 2
- Wywołaj funkcję.
- Zaznacz linie lub pręty.
- Naciśnij klawisz Enter lub spacji (↵).
