Não linear de betão armado

Para superfícies de betão armado com propriedades de material não lineares, pode visualizar os resultados da análise estática no Navegador que dizem respeito ao Betão não linear.

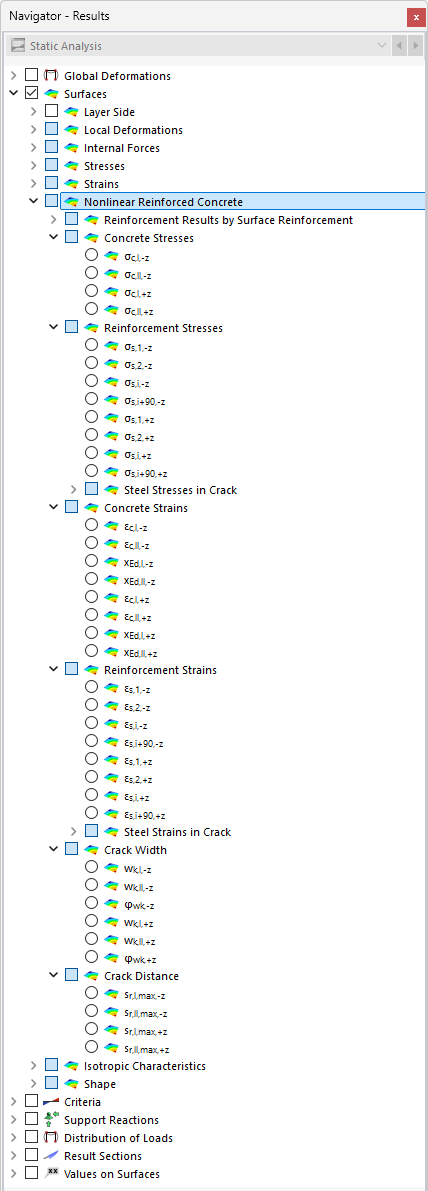

Selecionar resultados do cálculo não linear de concreto armado no Navegador

Os resultados no Add-on Dimensionamento de betão e no betão não linear seguem no RFEM uma convenção diferente das tensões principais clássicas da mecânica. O conceito baseia-se nas seguintes considerações:

• A tensão do betão σ_c,I indica sempre a tensão de compressão máxima, uma vez que esta grandeza é de interesse determinante para o dimensionamento – particularmente para a verificação da tensão de compressão.
• Desta forma, σ_c,I ajusta-se também de forma consistente à tensão máxima da armadura σ_s,I e à largura da fissura w_k,I no lado oposto respetivo da secção transversal.

Esta atribuição orientada para o dimensionamento desvia-se deliberadamente da ordenação algébrica das tensões principais lineares (σ₁ ≥ σ₂), uma vez que para o dimensionamento de betão a separação entre compressão e tração é mais relevante na prática.
