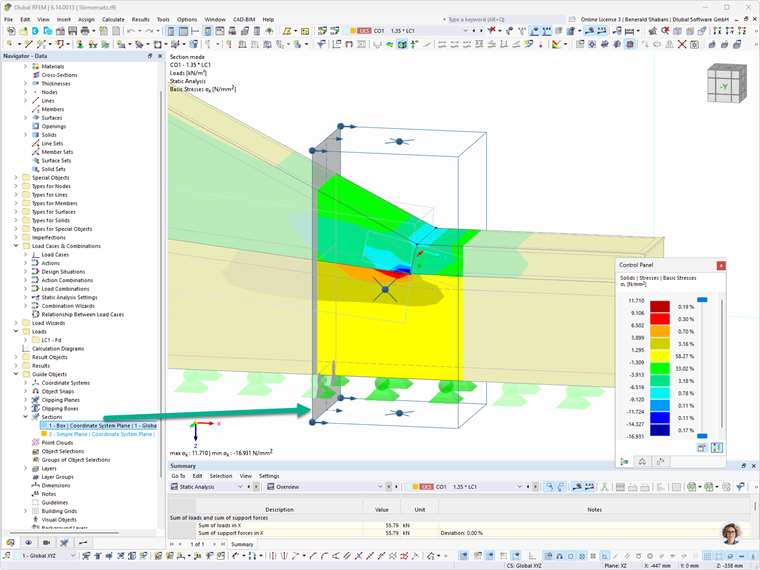

Secções como objetos auxiliares permitem criar cortes planos ou em forma de caixa através do modelo estrutural. São úteis para analisar áreas parciais, verificar distribuições de carga ou apresentar os resultados de determinados planos. Também são muito práticas para criar representações em planta e de pormenor para Folhas de desenho.
Ativo
A caixa de seleção na secção superior direita controla se a secção está ativada e efetiva na janela de trabalho. Também com o botão
pode ativar a nova (ou selecionada) secção para a visualização.
Categorias
Nesta secção, define o tipo de secção e os parâmetros.
Tipo de secção
Podem ser executados dois tipos diferentes de secções. Selecione a entrada adequada na lista.
| Tipo de secção | Descrição |
|---|---|
| Plano simples | Plano de corte no modelo |
| Caixa | "Caixa" retangular numa área do modelo |
Os restantes parâmetros estão adaptados ao tipo de secção e ao tipo de definição.
Tipo de definição
A lista oferece várias possibilidades para descrever geometricamente o plano da secção ou a caixa.
Se posicionar a secção paralelamente ao plano de um sistema de coordenadas, o ponto central da secção ou caixa é automaticamente colocado no centro do modelo desse plano. Na definição através de pontos, ângulos ou vetores, define o centro do plano de corte com o primeiro ponto. No caso de uma caixa, o ponto central da caixa é automaticamente colocado no centro do modelo nessa área.
As coordenadas dos pontos ou os ângulos de rotação podem ser especificados nas secções à direita. Com o botão
existe a possibilidade de definir os pontos graficamente na janela de trabalho.
Paralelo a
Esta categoria é exibida quando a secção é definida num plano do sistema de coordenadas. Selecione na lista o plano do sistema de coordenadas global ou definido pelo utilizador, ao qual o plano de corte é paralelo.
Direção
A direção define se a secção é disposta positiva ou negativa em relação ao plano ou plano de base da caixa. Consoante a especificação, os objetos são apresentados acima ou abaixo da secção. A representação também é influenciada pela definição na categoria 'Visualização do modelo'.
A direção resulta da orientação do eixo perpendicular ao plano. Pode verificar a direção da secção ativando a pré-visualização do modelo no gráfico do diálogo com o botão

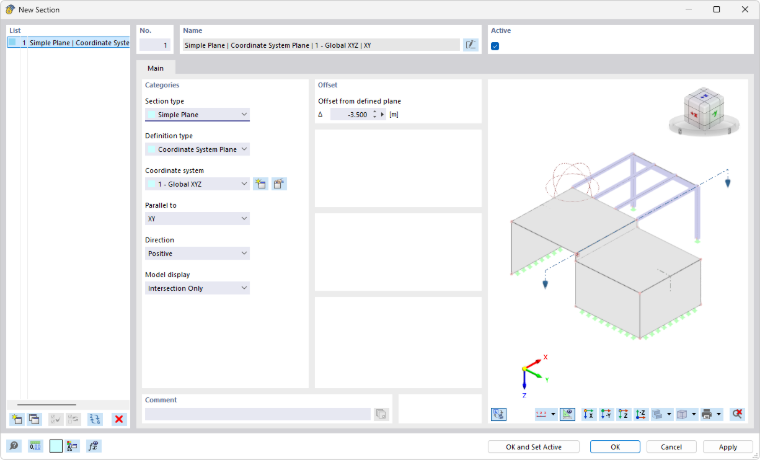

(ver imagem Nova secção).
Visualização do modelo
Na lista, pode definir quais os objetos do modelo que são abrangidos pela secção.
| Visualização do modelo | Descrição |
|---|---|
| Apenas interseção | Representa apenas objetos que se encontram exatamente no plano da secção, todos os outros objetos transparentes |

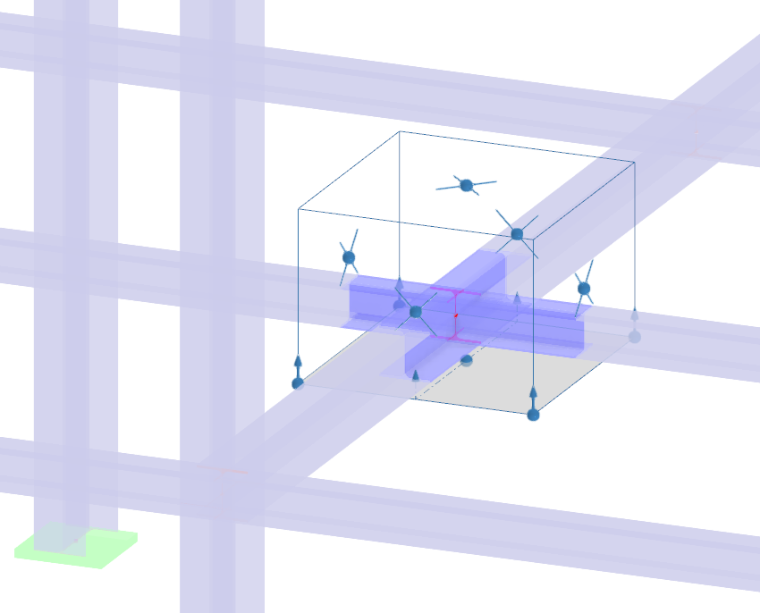

| Recortado pela secção | Representa todos os objetos acima ou abaixo do plano ou dentro da caixa, todos os outros objetos transparentes |
| Modelo completo | Mostra todos os objetos em representação completa, não transparentes |
Desvio
Na secção à direita, define a distância da secção em relação ao plano de origem. No caso de um plano simples, este é o plano do sistema de coordenadas global ou local; no caso de uma caixa, o plano de base da caixa retangular.
Exemplo: Definir caixa
Recomenda-se o seguinte procedimento para criar uma secção em forma de caixa:
- Abra o diálogo Nova secção.
- Selecione o tipo de secção Caixa.
- Verifique se a opção de visualização do modelo Recortado pela secção está predefinida.
- Defina o tipo de definição (para o exemplo: 3 pontos).
- Clique no botão
na secção Ponto de origem à direita.
- Na janela de trabalho, defina o plano de base da caixa clicando sucessivamente em três pontos neste plano.
- Clique no botão
no diálogo.

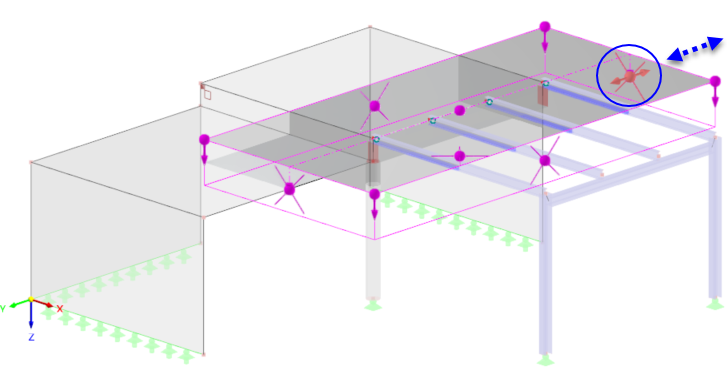

- Na janela de trabalho, pode agora ajustar a área com os pontos de agarrar.
Os pontos de agarrar têm as seguintes funções:
| Cantos: Alterar a altura da caixa em direção positiva ou negativa (cima/baixo) | |
| Centros: Alterar o tamanho da caixa nas direções do plano (esquerda/direita, frente/trás) |
