Rastry budynku

Zdefiniowane przez użytkownika rastry budynku ułatwiają modelowanie konstrukcji składających się z powierzchni, rusztów lub siatek. Punkty przecięcia płaskiego lub przestrzennego rastra złożonego z linii stanowią punkty definicji linii, prętów i powierzchni. Rastra budynku można użyć do definiowania obiektów, jeżeli aktywowany jest tryb lokalizacji względem obiektu z opcją 'Raster budynku' (patrz rozdział Przyciąganie obiektów). Funkcję tę można również szybko aktywować za pomocą przycisku na  pasku narzędzi CAD .

Domyślnie ustawione są cztery typy rastra, które w razie potrzeby można dostosować i wykorzystać do wprowadzania danych.

Wstępnie zdefiniowane typy rastrów budynku

W oknie dialogowym "Nowy raster budynku" można też zdefiniować własny raster.

Okno dialogowe "Nowy raster budynku"

Pole wyboru Aktywny określa, czy wybrany raster ma być wyświetlany w oknie roboczym.

Główne

W zakładce Główne należy zdefiniować podstawowe parametry rastra budynku.

Współrzędne linii rastra

W tej sekcji okna dialogowego wprowadź współrzędne położenia linii rastra. Jako separatorów użyj spacji (zob. Okno dialogowe 'Nowy raster budynku'). Współrzędne muszą być uporządkowane w kolejności rosnącej lub malejącej.

W przypadku regularnego rastra wprowadź współrzędną pierwszej linii. Następnie dodaj liczbę pozostałych linii rastra i pomnóż wartość przez odległość (przykład: 4*5000 oznacza "Cztery dodatkowe linie, każda w odległości 5000 m").

W przypadku tworzenia niestandardowego rastra poprzez obrót (cylindrycznego lub sferycznego) w odpowiednich polach wprowadzania można zdefiniować kąty obrotu i odległości.

Etykiety linii rastra

W tej sekcji okna dialogowego należy określić, jakie oznaczenia mają mieć linie rastra. Domyślnie ustawione wpisy są dodawane automatycznie po wstawieniu współrzędnych w sekcji powyżej. Również tutaj można wyświetlić podpowiedź zawierającą przydatne informacje.

Początek

Umieść punkt zerowy rastra w istniejącym lub nowym 'Węźle'. Początek można też umieścić w dowolnym punkcie, wprowadzając jego współrzędne lub definiując punkt graficznie za pomocą przycisku .

Opcje

W tej sekcji okna dialogowego można indywidualnie ustawić wyświetlanie rastra budynku:

• Zablokuj w oknie graficznym: Raster nie może być przesuwany graficznie.
• Uwzględnij w widoku 'Pokaż cały model': Raster jest wyświetlany w widoku ogólnym.
• Punkty rastra: Wyświetlane są punkty przecięcia linii rastra.
• Linie rastra: Wyświetlane są linie rastra.
• Etykiety: Opisy linii rastra są wyświetlane, jeżeli dla początku i końca linii rastra aktywowane są opcje dla 'Etykiet'.
• Wymiary: Wyświetlane są wymiary punktów rastra.
• Niestandardowy raster: Raster liniowy można pochylić, obrócić lub wyrównać względem obiektu odniesienia (zob. zakładka Niestandardowy raster).

Początek linii rastra/Koniec linii rastra

'Przedłużenie linii' umożliwia wydłużenie linii rastra poza graniczne punkty przecięcia linii. W tym celu należy podać wymiary dla odpowiednich osi.

Raster bez przedłużenia linii (po lewej) i z przedłużeniem linii (po prawej)

W polach wyboru dla 'Etykiet' można zaznaczyć, czy i na których osiach i końcach linii mają być wyświetlane oznaczenia linii rastra.

Niestandardowy raster

Zakładka Niestandardowy raster jest wyświetlana, jeżeli w zakładce 'Główne' zaznaczono opcję 'Niestandardowy raster'. W tym miejscu można zmienić typ rastra, obrócić raster lub wyrównać względem innego obiektu.

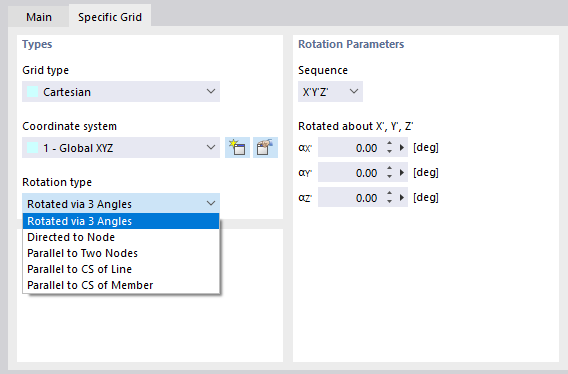

Niestandardowe ustawienie rastra budynku

Typy

'Typ rastra' opisuje podstawowy geometryczny kształt rastra budynku. Na liście do wyboru dostępne są następujące opcje:

• Kartezjański: Raster zostaje utworzony w kartezjańskim układzie współrzędnych.
• Nachylony: Zorientowany prostopadle raster zostaje obrócony o nachylenia.
• Cylindryczny: Raster zostaje utworzony poprzez obrót punktów względem osi Z.
• Sferyczny: Raster zostaje utworzony poprzez obrót punktów względem dwóch osi.

Zdefiniuj 'Układ współrzędnych', do którego odnosi się raster budynku. W tym celu możesz wybrać z listy układ współrzędnych zdefiniowany przez użytkownika lub utworzyć nowy układ za pomocą przycisku .

'Typ obrotu' określa, w jaki sposób raster ma zostać obrócony. Na liście dostępne są następujące opcje:

• Obrót za pomocą 3 kątów: obrót rastra względem osi globalnych o kąty α_X', α_Y' i α_Z'
• Do węzła: wyrównanie osi rastra X 'i Y' względem węzła
• Równolegle do dwóch węzłów: wyrównanie rastra do linii łączącej dwa węzły
• Równolegle do układu współrzędnych linii/pręta: wyrównanie rastra względem lokalnych osi linii lub pręta

Parametry obrotu

Ta sekcja okna dialogowego jest dostosowana do 'Typu obrotu'. Tutaj można zdefiniować obiekty lub kąty obrotu.

Kąty nachylenia

Ta sekcja jest wyświetlana w przypadku rastra typu 'Nachylony'. Można tu zdefiniować kąty obrotu α względem osi X, Y i Z.
