Rastrové linie budovy

Uživatelské stavební osy usnadňují modelování povrchových, nosníkových nebo mřížových konstrukcí. Průsečíky rovinného nebo prostorového rastru linií nabízejí definiční body pro linie, pruty a plochy. Můžete použít stavební rastr k umisťování objektů, pokud je chytání objektu s možností 'Stavební rastr' aktivováno (viz kapitola Chyty objektu). Toto lze také rychle ovládat pomocí tlačítka v panelu nástrojů CAD .

Jsou přednastaveny čtyři typy rastrů, které podle potřeby můžete upravit a použít pro zadání.

Přednastavené typy pro rastry budovy

V dialogu 'Nový stavební rastr' můžete vytvořit vlastní rastr.

Dialog "Nový rastr budovy"

Ovládací políčko Aktiv určuje, zda je vybraný rastr zobrazen v pracovním okně.

Základ

Na kartě Základ určujete základní nastavení pro stavební rastr.

Souřadnice rastrů linií

V této části zadejte polohu souřadnic rastrů linií. Pro oddělovač použijte mezery (viz Dialog 'Nový stavební rastr'). Dávejte pozor na konzistentně vzestupné nebo sestupné pořadí souřadnic.

Pro pravidelný rastr zadejte souřadnici první linie. Poté přidejte počet dalších rastrů linií a vynásobte hodnotu vzdáleností (příklad: 4*5.000 znamená "čtyři další linie s odstupem 5.000 m").

Pokud vytvoříte Specifický rastr rotací (válcový nebo sférický), můžete v přizpůsobených polích zadání určit úhly rotace a vzdálenosti.

Popisky rastrů linií

V této části určíte, jaké označení mají mít rastry linií. Přednastavené položky jsou automaticky doplněny, pokud vložíte souřadnice v části nahoře. I zde tooltip poskytuje užitečné rady.

Původ

Určete nulový bod rastru v existujícím nebo novém 'Uzel'. Můžete také umístit původ do libovolného bodu, zadáním jeho souřadnic nebo graficky stanovením bodu pomocí tlačítka .

Možnosti

V této části můžete ovlivnit zobrazení stavebního rastru:

• Uzamknout v grafice: Rastr nelze graficky přesunout.
• Zobrazit při 'Zobrazit celý model': Rastr bude zobrazen v celkovém pohledu.
• Body rastru: Zobrazí se průsečíky rastru linií.
• Linky rastru: Zobrazí se linky rastru.
• Popisky: Popisky rastrů linií se zobrazí, pokud jsou pro začátek a konec rastrů linií aktivovány možnosti pro 'Popisky'.
• Rozměry: Zobrazí se rozměry bodů rastru.
• Specifický rastr: Může být rastr linek nakloněn, otočen nebo zarovnaný na referenční objekt (viz karta Specifický rastr).

Začátek/konec rastrů linií

Pomocí 'Prodloužení čar' můžete prodloužit rastry linií za mezní průsečíky linií. Zadejte rozměry pro relevantní osy.

Rastry bez liniového prodloužení (vlevo) a s liniovým prodloužením (vpravo)

Ovládací políčka pro 'Popisky' určují, zda se popisky zobrazí na rastru linií a pro které osy a konce linií.

Specifický rastr

Karta Specifický rastr se zobrazí, pokud jste na kartě 'Základ' zaškrtli možnost 'Specifický rastr'. Zde můžete změnit typ rastru, otočit rastr nebo ho zarovnat na jiný objekt.

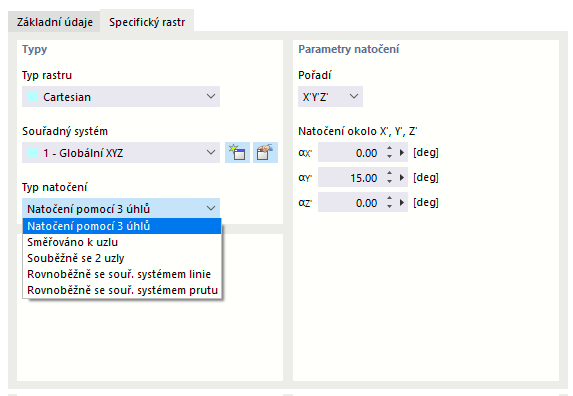

Specifické uspořádání rastru budovy

Typy

'Typ rastru' popisuje geometrický základ stavebního rastru. V seznamu jsou dostupné následující možnosti:

• Kartézský: Rastr je vytvořen v kartézském souřadnicovém systému.
• Šikmý: Ortogonálně zarovnaný rastr je rotován o Úhel sklonu.
• Válcový: Rastr je vytvořen rotací bodů kolem osy Z.
• Sférický: Rastr je vytvořen rotací bodů kolem dvou os.

Nastavte 'Souřadnicový systém', na který se stavební rastr odkazuje. Můžete vybrat uživatelský souřadnicový systém v seznamu nebo jej vytvořit novým pomocí tlačítka .

'Typ rotace' určuje, jak má rotace stavebního rastru probíhat. V seznamu jsou dostupné následující možnosti:

• Při otočení 3 úhly: Otočení rastrů kolem globálních os s úhly α_X', α_Y' a α_Z'
• Směrovaná na uzel: Směrování os rastrů X' a Y' k uzlu
• Paralelně na dva uzly: Směrování rastrů na spojovací čáru dvou uzlů
• Paralelně k souřadnému systému linie / Paralelně k souřadnému systému prutu: Zarovnání rastrů na lokální osy linie nebo prutu

Parametry rotace

Tato část je přizpůsobena 'Typu rotace'. Zde můžete určit objekty nebo úhly rotace.

Úhel sklonu

Tato část se objeví při typu rastru 'Šikmý'. Zde můžete stanovit úhly rotace α kolem os X, Y a Z.
