Flächenlasten sind Kräfte, Momente, Massen, Temperatureinwirkungen oder Zwangsverformungen, die an Flächen wirken. Öffnungen werden von der Flächenlast ausgespart.
Wählen Sie in der Liste den 'Lastfall' aus, dem die Last zugewiesen werden soll.
Kategorien
In der Liste 'Lastart' stehen folgende Möglichkeiten zur Auswahl:
| Lastart | Beschreibung |
|---|---|
| Kraft | Gleichmäßig, linear veränderlich oder radial wirkende Kraft auf der Fläche |
| Temperatur | Gleichmäßig, linear veränderlich über die Flächendicke verteilte oder radial angeordnete Temperaturlast (positiver Lastwert: Fläche oder Flächenoberseite wird erwärmt) |
| Längenänderung | Zwangsdehnung oder -stauchung ε der Fläche (positiver Lastwert: Fläche wird gedehnt) |
| Vorkrümmung | Zwangskrümmung der Fläche |
| Drehbewegung | Zentrifugalkraft aus Masse und Winkelgeschwindigkeit ω auf die Fläche |
| Masse | Gleichmäßig über die Fläche verteilte Masse, die für Dynamische Analysen relevant ist |

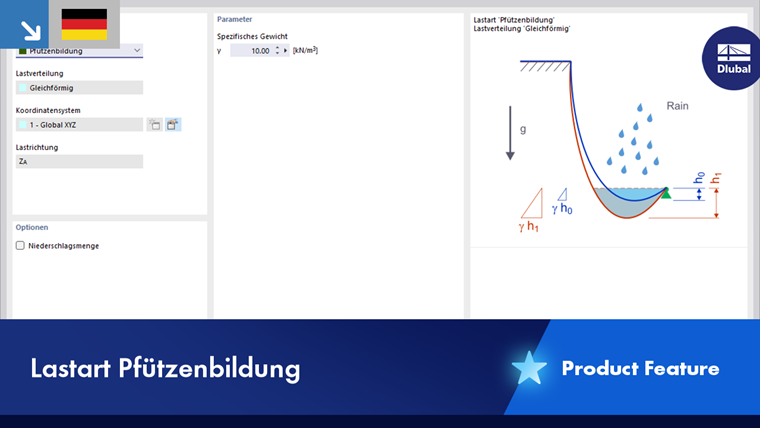

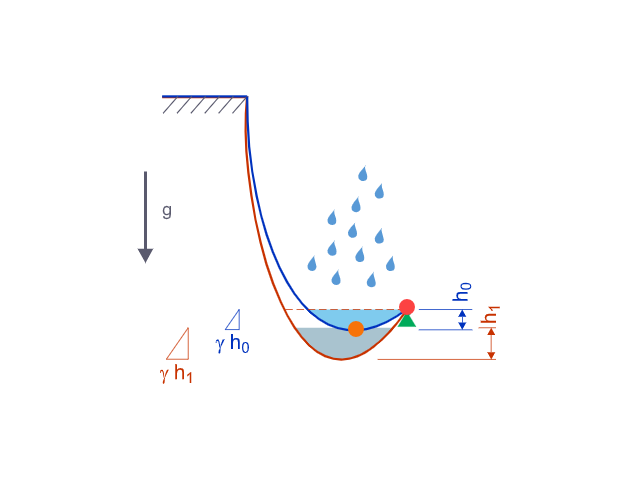

| Pfützenbildung | Regenbelastung auf mehrfach gekrümmten Flächen unter Berücksichtigung abfließender Anteile (Wassersäcke) |
Die Lastart und die Wirkung der Vorzeichen wird jeweils in der oberen Dialoggrafik veranschaulicht.
In der Liste 'Lastverteilung' stehen verschiedene Möglichkeiten zur Auswahl, um die Anordnung der Last abzubilden.
Das Schema der Lastverteilung wird in der oberen Dialoggrafik veranschaulicht. Im Abschnitt 'Parameter' können Sie dann die Werte, Bezugsknoten und andere Kenngrößen der Last angeben.
Legen Sie in der Liste 'Koordinatensystem' fest, ob die Last in Richtung der lokalen xyz-Flächenachsen oder der globalen XYZ-Achsen wirkt. Alternativ können Sie ein benutzerdefiniertes Koordinatensystem auswählen oder neu erzeugen. Die lokale Achse z ist rechtwinklig zur Fläche ausgerichtet.

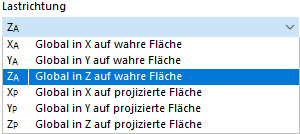

Wählen Sie in der Liste die 'Lastrichtung' aus, um die Wirkung der Last festzulegen. Je nach Koordinatensystem stehen die lokalen Flächenachsen x, y, z, die globalen Achsen X, Y, Z oder die benutzerdefinierten Achsen U, V, W zur Auswahl.
Die Flächenlast kann auf die wahre Fläche (wie eine Gewichtslast) oder die projizierte Fläche (wie eine Schneelast) bezogen sein. Die Lastrichtung wird in der Dialogskizze veranschaulicht.
Parameter
Geben Sie den Lastwert der Kraft, des Moments oder der Masse an. Bei punktuellen oder veränderlichen Lasten sind mehrere Eingabefelder verfügbar, in denen Sie die Linienlast beschreiben können. Die Bedeutung der Parameter wird in der Lastskizze veranschaulicht.

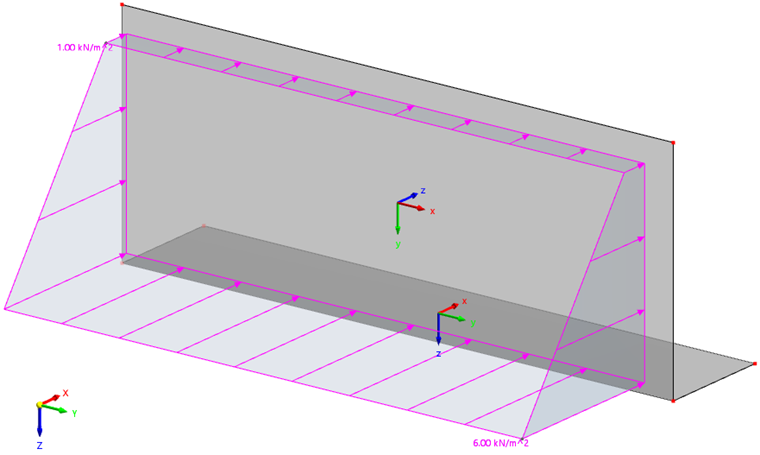

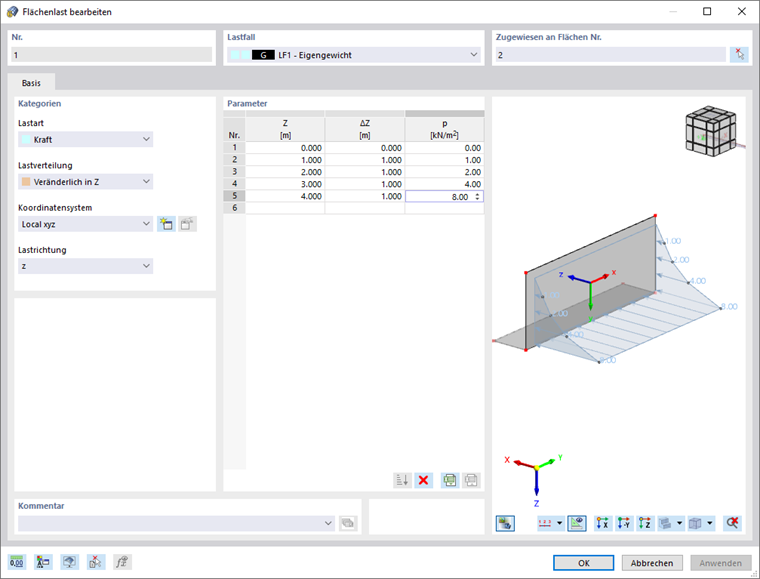

Bei der Lastart 'Veränderlich in Z' steht Ihnen eine Tabelle zur Verfügung, um die Ordinaten Z mit den zugehörigen Lastwerten zu beschreiben.
Optionen
Mit der Option 'Anzeige auf gegenüberliegender Seite' können Sie die Darstellung der Lastvektoren beeinflussen.
