Plošná zatížení jsou síly, momenty, hmoty, teplotní účinky nebo nucené deformace působící na plochy. Otvory jsou z plošného zatížení vynechány.
Vyberte v seznamu 'Zatěžovací případ', kterému má být zatížení přiřazeno.
Kategorie
V seznamu 'Typ zatížení' jsou k dispozici následující možnosti:
| Typ zatížení | Popis |
|---|---|
| Síla | Rovnoměrně, lineárně proměnlivá nebo radiálně působící síla na ploše |
| Teplota | Rovnoměrně, lineárně proměnlivá přes tloušťku plochy nebo radiálně uspořádané teplotní zatížení (kladná hodnota zatížení: plocha nebo vrchní strana plochy se ohřívá) |
| Délková změna | Nucené prodloužení nebo stlačení ε plochy (kladná hodnota zatížení: plocha se prodlužuje) |
| Počáteční zakřivení | Nucené zakřivení plochy |
| Rotace | Odstředivá síla z hmoty a úhlové rychlosti ω na ploše |
| Hmota | Rovnoměrně na ploše rozložená hmota, která je relevantní pro dynamické analýzy |
| Hromadění srážek | Dešťové zatížení na vícekrát zakřivených plochách (vodní kapsy) se zohledněním odtékajících podílů (viz odborný článek v Knowledge Base) |
| Vyhledání tvaru (pouze pro doplněk Vyhledání tvaru) | Rovnoměrná síla, napětí nebo prověšení pro vyhledávací zatížení (viz kapitola Vyhledávací zatížení v ruční příručce Vyhledání tvaru) |
Typ zatížení a účinek znamének je znázorněn v dialogovém diagramu nahoře.
V seznamu 'Rozložení zatížení' jsou k dispozici různé možnosti k zobrazení uspořádání zatížení.
Schéma rozložení zatížení je znázorněno v horním dialogovém diagramu. V sekci 'Parametry' můžete zadat hodnoty, referenční uzly a další charakteristiky zatížení.
V seznamu 'Souřadnicový systém' určete, zda zatížení působí ve směru lokálních os plochy xyz nebo globálních os XYZ. Alternativně můžete vybrat nebo vytvořit vlastní souřadnicový systém. Lokální osa z je orientována kolmo k ploše.
Vyberte v seznamu 'Směr zatížení', abyste určili účinek zatížení. V závislosti na souřadnicovém systému jsou k dispozici lokální osy plochy x, y, z, globální osy X, Y, Z nebo uživatelsky definované osy U, V, W.
Plošné zatížení může být vztaženo na skutečnou plochu (jako hmotnostní zatížení) nebo na plochu projekcí (jako sněhové zatížení). Směr zatížení je znázorněn v náčrtu dialogu.
Parametry
Uveďte hodnotu zatížení pro sílu, moment nebo hmotu. U bodových nebo proměnlivých zatížení je k dispozici několik vstupních polí, ve kterých můžete popsat liniové zatížení. Význam parametrů je znázorněn v náčrtu zatížení.

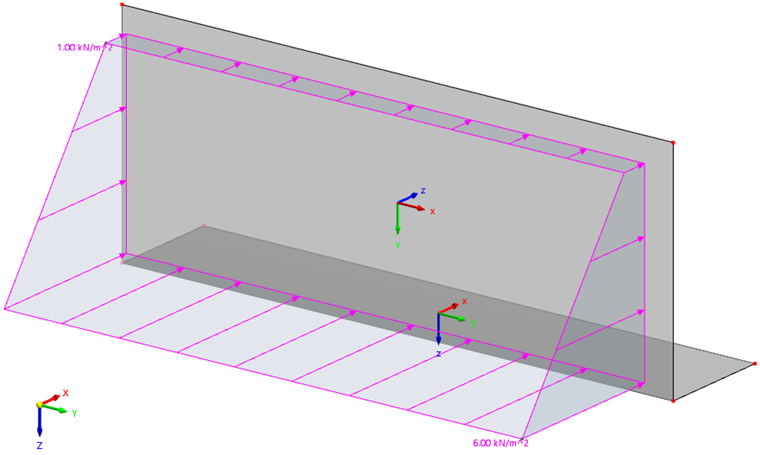

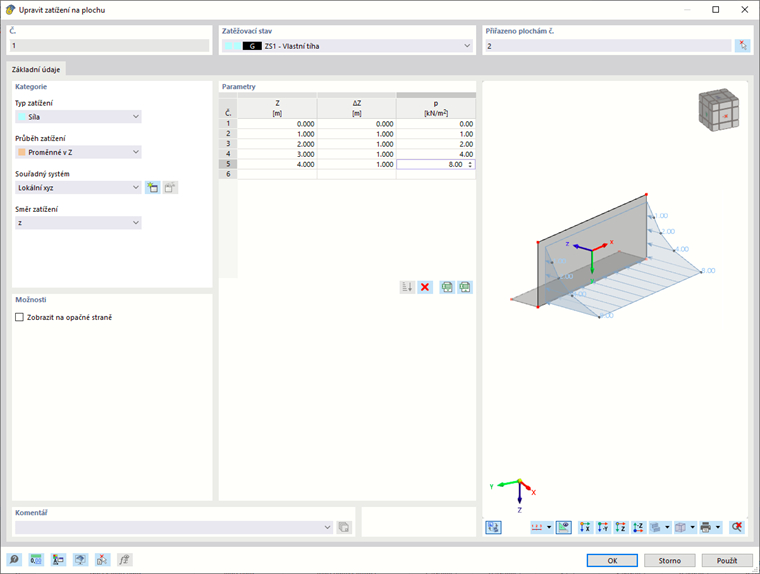

U typu zatížení 'Proměnlivé v Z' je k dispozici tabulka, ve které můžete popsat ordináty Z a odpovídající hodnoty zatížení.
Možnosti
Možnost 'Zobrazení na opačné straně' umožňuje ovlivňovat zobrazení vektorů zatížení.
