Konstrukcja

Obciążenia powierzchniowe

Obciążenia powierzchniowe to siły, momenty, masy, oddziaływania temperaturowe lub wymuszone deformacje działające na powierzchniach. Otwory są wyłączone z obciążenia powierzchniowego.

Wybierz w liście 'Przypadek obciążenia', do którego przypisane ma być obciążenie.

Kategorie

W liście 'Rodzaj obciążenia' dostępne są następujące opcje:

Rodzaj obciążenia Opis
Siła Równomiernie, liniowo zmienne lub promieniowo działające obciążenie siłą na powierzchni
Temperatura Równomiernie, liniowo zmienne na grubości powierzchni lub promieniowo rozmieszczone obciążenie temperaturowe (dodatnia wartość obciążenia: powierzchnia lub górna warstwa powierzchni jest podgrzewana)
Zmiana długości Wymuszone rozciągnięcie lub ściskanie ε powierzchni (dodatnia wartość obciążenia: powierzchnia jest rozciągana)
Przewieszenie Wymuszona krzywizna powierzchni
Ruch obrotowy Siła odśrodkowa wynikająca z masy i prędkości kątowej ω działająca na powierzchnię
Masa Równomiernie rozłożona masa na powierzchni, istotna dla Analiz dynamicznych

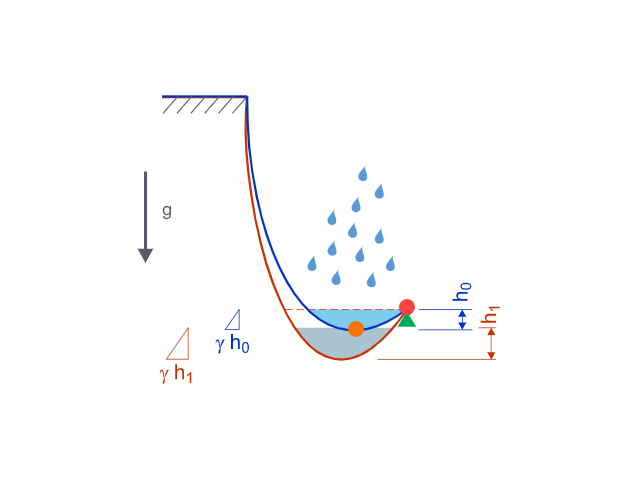

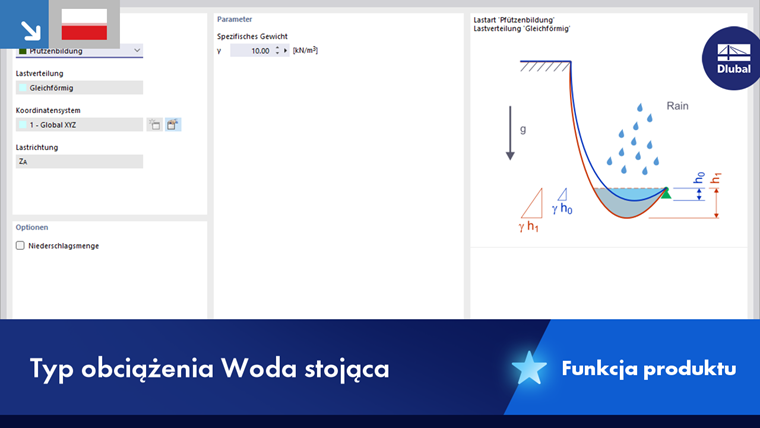

Tworzenie kałuż Obciążenie deszczowe na powierzchniach wielokrotnie zakrzywionych (worki wodne) z uwzględnieniem spływających udziałów (zobacz Artykuł specjalistyczny w Bazie Wiedzy)
Poszukiwanie formy (tylko dla dodatku Poszukiwanie formy) Jednostajne obciążenie siłą, naprężeniem lub ugięciem dla obciążenia poszukiwania formy (patrz rozdział Obciążenia poszukiwania formy podręcznika do poszukiwania form)

Rodzaj obciążenia i działanie znaków są zilustrowane w górnej grafice dialogowej.

Ważne

Aby uwzględnić masę w obliczeniach, aktywuj opcję Aktywna masa w dialogu 'Ustawienia analizy statycznej' (zobacz obraz Ustawienia podstawowe ).

W liście 'Rozkład obciążenia' dostępne są różne opcje, aby uwzględnić rozmieszczenie obciążenia.

Schemat rozkładu obciążenia jest ilustrowany w górnej grafice dialogowej. W sekcji 'Parametry' można następnie podać wartości, węzły odniesienia i inne charakterystyki obciążenia.

Ustal w liście 'Układ współrzędnych', czy obciążenie działa w kierunku lokalnych osi xyz powierzchni, czy globalnych osi XYZ. Alternatywnie można wybrać lub stworzyć niestandardowy układ współrzędnych. Lokalna oś z jest ustawiona prostopadle do powierzchni.

Informacje

Dla obliczeń według teorii I porządku, nie ma znaczenia, czy obciążenie jest zdefiniowane lokalnie czy równoważnie globalnie. W przypadku obliczeń geometrycznie nieliniowych mogą wystąpić różnice: globalne obciążenie zachowuje swój kierunek, gdy elementy skończone skręcają się. Natomiast lokalnie zdefiniowane obciążenie skręca się zgodnie z obrotem elementów.

Wybierz w liście 'Kierunek obciążenia', aby określić działanie obciążenia. W zależności od układu współrzędnych, dostępne są lokalne osie powierzchni x, y, z, globalne osie X, Y, Z lub niestandardowe osie U, V, W.

Obciążenie powierzchniowe może odnosić się do rzeczywistej powierzchni (jak obciążenie ciężarem) lub do powierzchni projekcyjnej (jak obciążenie śniegiem). Kierunek obciążenia jest zilustrowany w szkicu dialogowym.

Informacje

Obciążenia działające prostopadle do powierzchni, takie jak wiatr lub ciśnienie wewnętrzne, są zazwyczaj definiowane lokalnie w kierunku z.

Parametry

Podaj wartość obciążenia siły, momentu lub masy. W przypadku obciążeń punktowych lub zmiennych dostępnych jest kilka pól wejściowych, w których można opisać obciążenie liniowe. Znaczenie parametrów jest zilustrowane w szkicu obciążenia.

Informacje

Węzły referencyjne nie muszą znajdować się na powierzchni. Mogą one być również na zewnątrz.

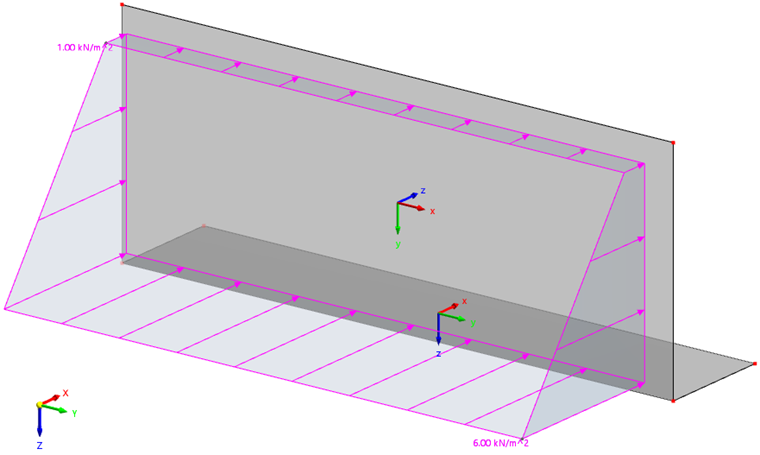

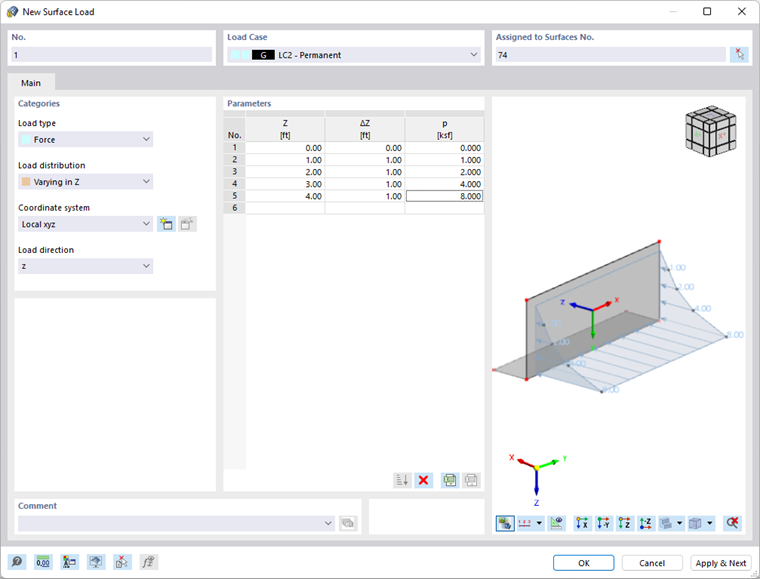

Dla rodzaju obciążenia 'Zmienny w Z' dostępna jest tabela do opisu rzędnych Z z odpowiadającymi im wartościami obciążeń.

Opcje

Opcja 'Pokaż po przeciwnej stronie' pozwala na zmianę prezentacji wektorów obciążeń.
