Konstrukcja

Zbiory brył

Zbiór brył pozwala na łączne traktowanie większej liczby brył jako całości, na przykład w celu przyłożenia obciążeń na wszystkie bryły.

Informacje

Zbiór brył można utworzyć w prosty sposób, zaznaczając odpowiednie bryły przy użyciu funkcji wielokrotnego wyboru (w oknie lub przytrzymując wciśnięty klawisz Ctrl). Następnie w menu kontekstowym jednej z tych brył należy wybrać funkcję Utwórz zbiór brył.

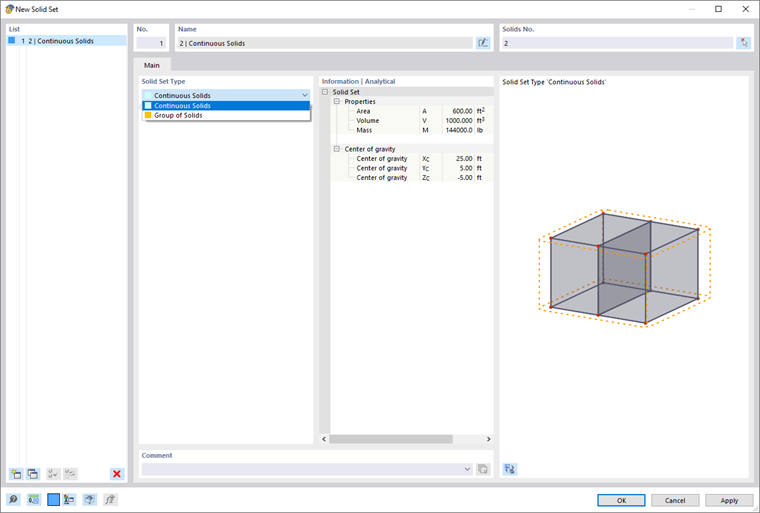

Typ zbioru brył

Typ zbioru brył opisuje sposób grupowania brył. Na liście do wyboru są dwa typy.

Bryła ciągła

Wszystkie bryły są usytuowane jedna obok drugiej. Powierzchnia graniczna jednej bryły stanowi powierzchnię graniczną dokładnie jednej kolejnej bryły, przy czym z każdą bryłą mogą łączyć się maksymalnie dwie bryły.

Grupa brył

Grupa brył składa się z połączonych brył, które mogą się rozgałęziać. Do jednej bryły mogą być zatem dołączone także więcej niż dwie bryły.
