Změna velikosti

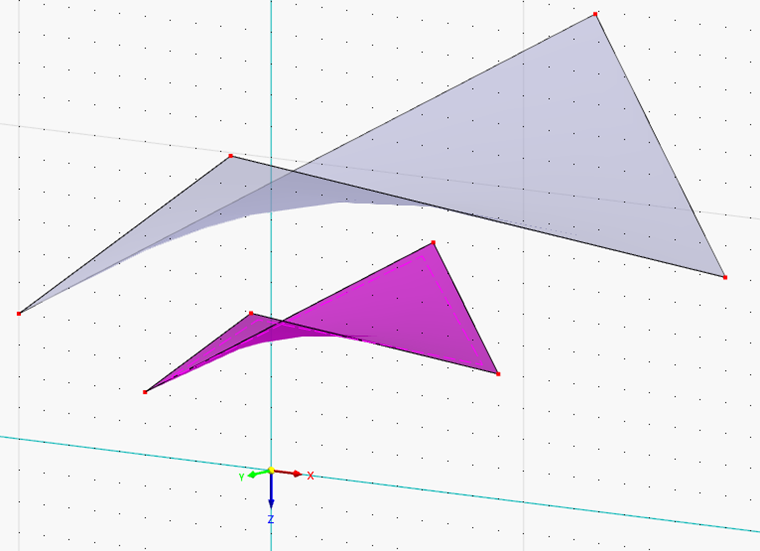

Funkce Měřítko v nabídce 'Upravit' → 'Manipulace' nabízí různé možnosti pro jednotnou změnu rozměrů vybraných objektů. Na následujícím obrázku je znázorněna membránová plocha a její kopie, která byla vzhledem k počátku zvětšena faktorem 2.

Základní údaje

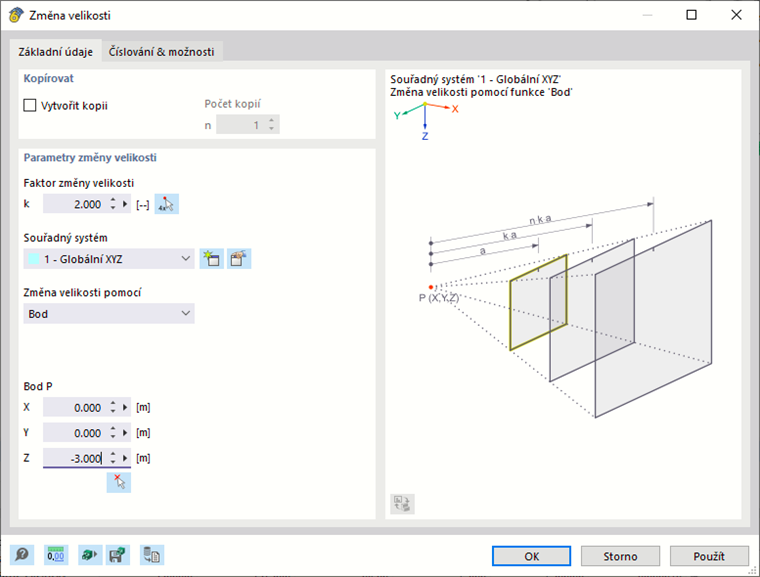

Záložka Základní údaje spravuje základní parametry pro změnu velikosti objektů.

Kopírovat

Pokud není zaškrtávací políčko 'Vytvořit kopii' označeno, vybrané objekty změní velikost. Pokud chcete vytvořit jednu nebo více kopií, zaškrtněte toto políčko. Poté zadejte 'Počet kopií' pro počet kopií.

Parametry změny velikosti

Zadejte 'Faktor změny velikosti' k. Definuje se tak faktor, kterým se násobí vzdálenost mezi vybranými objekty a vztažným bodem (viz obrázek v dialogu).

Zadejte 'Souřadný systém', v němž mají objekty měnit velikost. Ze seznamu lze vybrat uživatelský souřadný systém nebo vytvořit nový pomocí tlačítka Nový .

V seznamu 'Změna velikostí pomocí' jsou tři možnosti, jak vybrat směr zvětšení:

  • Bod: Všechny souřadnice objektu (X, Y a Z) se upraví vzhledem k 'bodu', jehož souřadnice zde zadáme.
  • Směr a bod: Mění se pouze jedna souřadnice objektu. V seznamu vyberte 'Směr', jehož souřadnice chcete upravit, a 'Bod P' jako vztažný bod.
  • 2 body: Směr změny velikosti je v prostoru libovolný. Zadejte souřadnice pro 'Bod P1' a 'Bod P2' pro zadání směru. Tlačítko Výběr dvou umožňuje definovat tyto body graficky.

Číslování & možnosti

Záložka Číslování & možnosti se zobrazí pouze při kopírování. Zde lze ovlivnit číslování nových objektů a provést užitečná nastavení pro kopírování. Funkce jsou popsány v kapitole Posun/Kopie .

Nastavení propojení

Záložka Nastavení propojení se zobrazí, pokud je v záložce Číslování a možnosti zaškrtnuto políčko 'Propojení kopírovaných objektů'. Funkce jsou popsány v kapitole Posun/Kopie .
