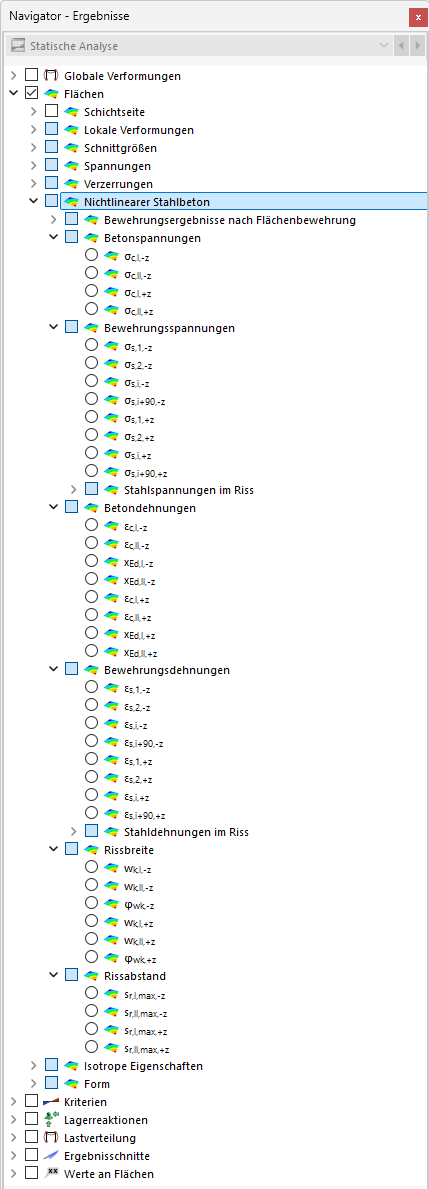

Für Stahlbetonflächen mit nichtlinearen Materialeigenschaften können Sie im Navigator die Ergebnisse der statischen Analyse anzeigen lassen, die den Nichtlinearen Stahlbeton betreffen.
Die Ergebnisse im Add-On Betonbemessung und im nichtlinearen Stahlbeton folgen in RFEM einer anderen Konvention als die klassischen Hauptspannungen aus der Mechanik. Das Konzept basiert auf folgenden Überlegungen:
- Die Betonspannung σc,I gibt stets die maximale Druckspannung aus, da diese Größe für die Bemessung – insbesondere den Druckspannungsnachweis – von maßgeblichem Interesse ist.
- Dadurch passt σc,I auch konsistent zur maximalen Bewehrungsspannung σs,I und Rissbreite wk,I auf der jeweils gegenüberliegenden Seite des Querschnitts.
Diese bemessungsorientierte Zuordnung weicht bewusst von der algebraischen Sortierung der linearen Hauptspannungen (σ1 ≥ σ2) ab, da für die Betonbemessung die Trennung nach Druck- und Zugbeanspruchung praxisrelevanter ist.
