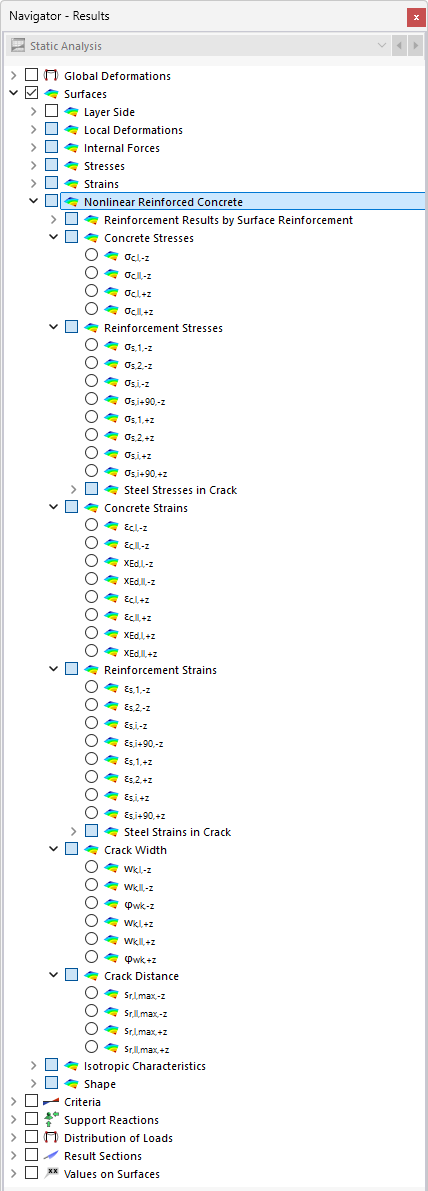

Pro železobetonové plochy s nelineárními materiálovými vlastnostmi můžete v Navigátoru zobrazit výsledky statické analýzy, které se týkají Nelineárního železobetonu.
Výsledky v add-onu Posouzení betonu a v nelineárním železobetonu se v programu RFEM řídí jinou konvencí než klasická hlavní napětí z mechaniky. Koncept vychází z následujících úvah:
- Napětí v betonu σc,I udává vždy maximální tlakové napětí, protože tato veličina je pro posouzení – zejména pro posouzení tlakového napětí – rozhodující.
- Díky tomu σc,I konzistentně odpovídá maximálnímu napětí ve výztuži σs,I a šířce trhliny wk,I na příslušné protilehlé straně průřezu.
Toto přiřazení orientované na posouzení se záměrně odchyluje od algebraického třídění lineárních hlavních napětí (σ1 ≥ σ2), protože pro posouzení betonu je pro praxi relevantnější oddělení tlakového a tahového namáhání.
