Параметры и опции

Вкладка Настройки и параметры позволяет вам настроить значение ускорения свободного падения, геометрические допуски объектов и ориентацию осей, а также установить параметры для автоматического соединения объектов и оценки стоимости.

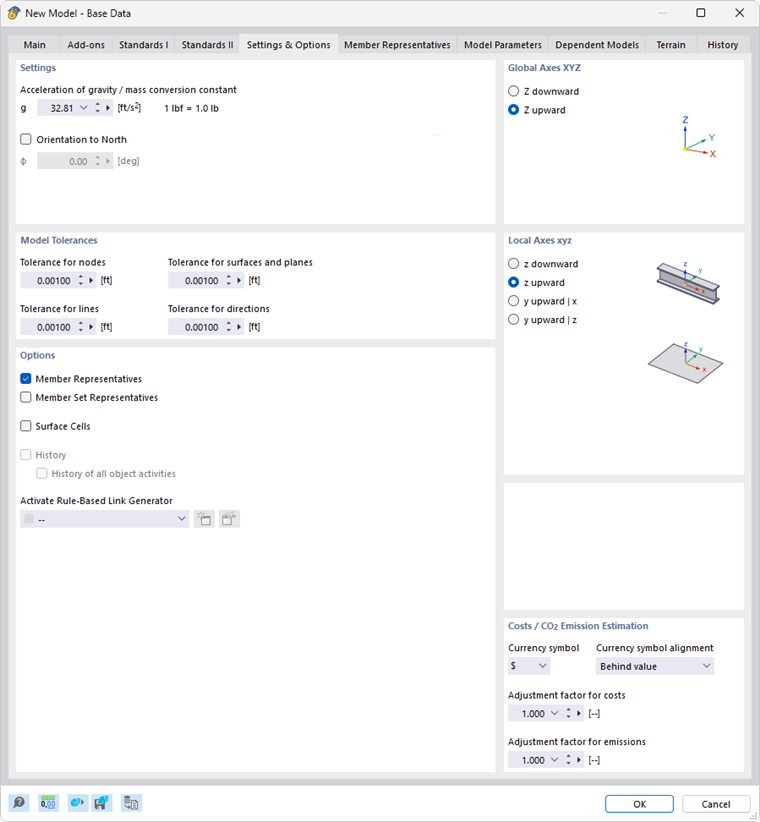

Диалоговое окно «Новая Модель – Основные Данные», вкладка «Параметры и Настройки»

Настройки

В этом разделе вы можете проверить значение 'ускорения свободного падения' g. Оно используется для определения собственного веса стержней и плоских элементов, преобразования масс ("константа преобразования масс") и для динамического анализа. Предустановлено приближенное значение 10.00 м/с², которое вы можете при необходимости изменить.

Ориентация 'на Север' описывает расположение модели относительно основной стороны света. Предустановлена северная ориентация в 0°, что соответствует ориентации на север вдоль глобальной оси X. Если вы хотите изменить ориентацию модели, отметьте контрольное поле и введите угол Φ.

Допуски модели

При моделировании или импорте данных из CAD-программы могут возникать незначительные геометрические различия в объектах модели. RFEM автоматически устраняет эти несовпадения, если превышены определенные расстояния. Так, очень близко расположенные узлы объединяются, линии или стержни, расположенные вне плоскостей, интегрируются в поверхности, или минимально наклоненные линии и стержни классифицируются как вертикальные.

Предустановленные допуски подходят для большинства моделей. При небольших размерах модели может потребоваться соответствующая корректировка допусков.

Параметры

Параметры в этом разделе управляют использованием так называемых "представителей" стержней и наборов стержней или "ячейки плоскостей" в модели.

Если активированы поля контроля для 'представителей стержней' и 'представителей наборов стержней', в диалоговом окне становятся доступными дополнительные вкладки Представители стержней и Представители наборов стержней. Если отмечено контрольное поле 'ячейки плоскостей', программа автоматически определяет замкнутые подразделы плоскостей. Этот тип объекта описан в главе Ячейки плоскостей.

Список 'Активация генераторов соединения на основе правил' предлагает возможность использования генератора для соединения несвязанных объектов модели. Эта функция описана в главе Генератор соединений на основе правил. С помощью кнопки вы можете создать новый генератор, с помощью кнопки отредактировать выбранный в списке элемент.

Глобальные оси XYZ

Этот раздел регулирует ориентацию глобальной оси Z. В CAD-приложениях ось Z обычно направлена вверх, в программах расчета конструкций - вниз. Для вычислений это не имеет значения.

Если Z направлена вверх, в функции 'Активный собственный вес' в загружении (см. главу Нагрузки ) автоматически применяется коэффициент -1.0 в Z.

Локальные оси xyz

В нормах обозначения осей стержней различаются. Здесь вы можете определить, как оси хомутов z или y и ось плоскостей z должны быть ориентированы, чтобы адаптировать локальные системы осей к региональным конвенциям.

Расположение локальных осей стержней и плоских элементов иллюстрируется на графиках в этом разделе.

Оси стержней и оси поверхностей

Оценка стоимости / выбросов CO₂

Определение стоимости и выбросов CO₂ модели базируется на стержневых, плоских и объемных элементах модели. Для этого используется методика, как и в практике для расчета общих затрат на строительство. Модель разделяется на единицы, такие как потолок подвала, внешняя стена или балка-перекрытие. Для этих единиц разрабатываются специфические удельные затраты, охватывающие все затраты (цена за площадь, цена за длину, цена за вес). Массы отдельных единиц (вес, объем, площадь) умножаются на соответствующие удельные затраты. Таким образом, получаются частичные затраты для каждой единицы. Сумма всех частичных затрат составляет общие затраты модели. Оценка выбросов CO₂ основана на том же подходе.

Установите символ валюты для затрат. Затраты на единицу можно определить для материалов и объектов.

Факторы корректировки позволяют глобально масштабировать затраты и выбросы CO₂ модели.
