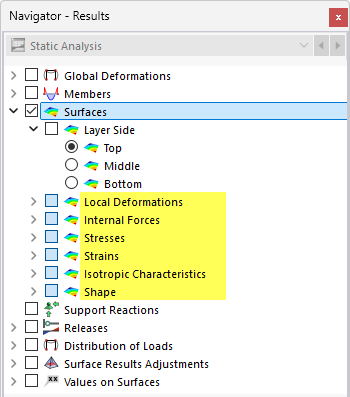

Вы можете графически отобразить результаты для поверхностей через категорию навигатора Поверхности. Численные результаты для поверхностей доступны в табличных категориях Результаты по поверхностям в точках сетки и Результаты по поверхностям в узлах сетки.
Узлы сетки КЭ и точки сетки

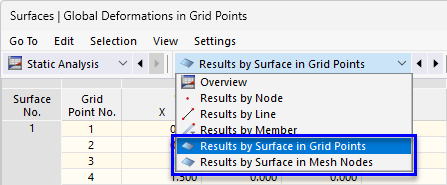

Графические результаты основаны на результатах в узлах сетки КЭ. В табличной форме, помимо этих результатов в узлах КЭ, доступны также интерполированные значения в точках сетки, которые определены для каждой поверхности (см. главу Поверхности). Эта сетка представляет собой независимый от сетки КЭ вывод результатов в точках с регулярным расстоянием.
Значения результатов в точках сетки также можно отобразить в графике. Эта возможность описана в главе Значения результатов на поверхностях.
Сторона слоя

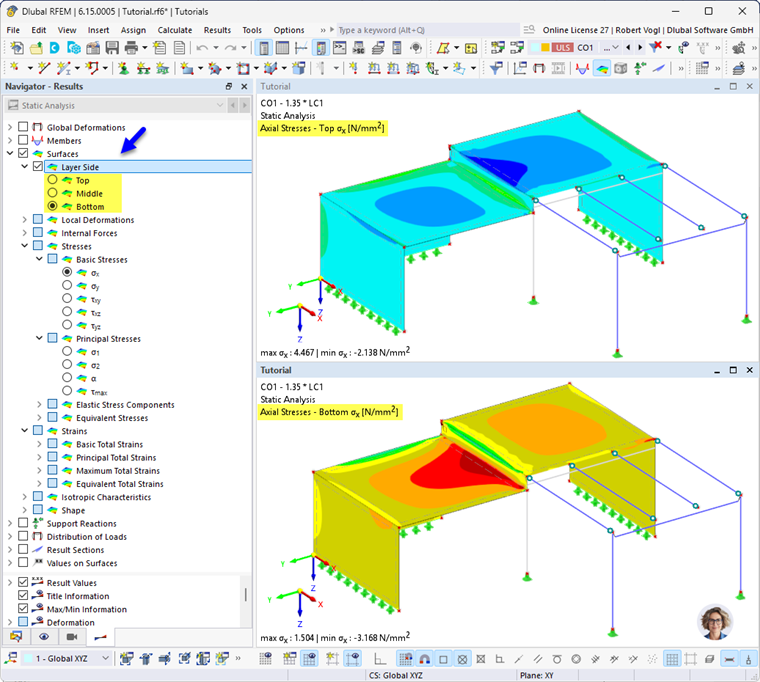

Панель управления навигатора Сторона слоя позволяет быстро переключаться между результатами на верхней и нижней сторонах, а также в срединных плоскостях поверхностей.
Таким образом, вы можете, например, проверить напряжения и искажения, возникающие на сторонах поверхностей, подверженных изгибу. Внутренние силы поверхностей, напротив, всегда относятся к результатам в срединных плоскостях поверхностей, полученным в результате расчёта по методу КЭ (плоскость проволочной модели).
Если панель управления 'Сторона слоя' неактивна, вы можете выбрать результаты для сторон поверхности через панели управления напряжений и искажений (σx+, σx-, εx+, εx- и т.д.).
Верхняя / Нижняя
Если локальная ось z в Базовых данных модели направлена вниз, то верхняя сторона находится на стороне поверхности в направлении отрицательной оси z поверхности (-z), а нижняя сторона, соответственно, в направлении положительной оси z (+z). Если локальная ось z ориентирована вверх, это определение меняется на противоположное.
