Schnitte

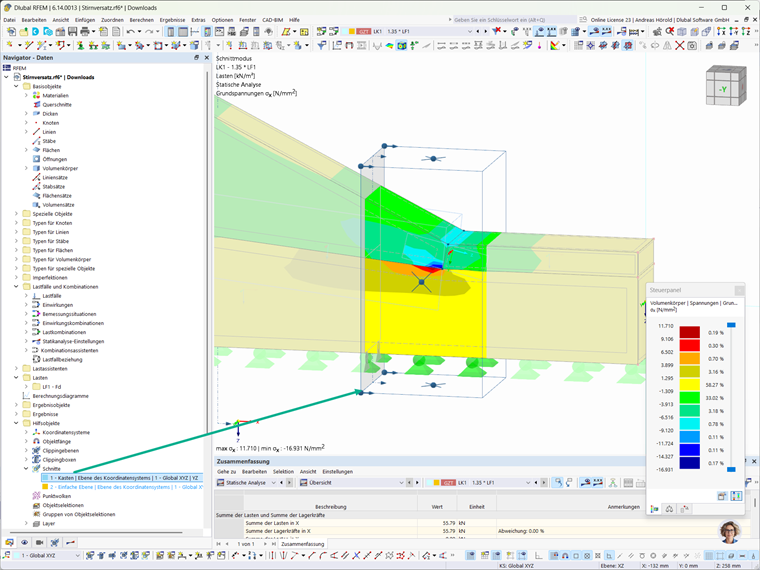

Schnitte als Hilfsobjekte ermöglichen es, ebene oder kastenförmige Schnitte durch das Strukturmodell zu legen. Sie sind hilfreich, um Teilbereiche zu analysieren, Lastverläufe zu prüfen oder die Ergebnisse bestimmter Ebenen darzustellen. Auch zum Erstellen von Plan- und Detaildarstellungen für Zeichnungsblätter sind sie sehr praktisch.

Info

Schnitte erleichtern die Darstellung von Objekten, Ergebnisschnitte die Auswertung von Ergebnissen.

Aktiv

Das Kontrollfeld im Abschnitt rechts oben steuert, ob der Schnitt im Arbeitsfenster eingeschaltet und wirksam ist. Auch mit der Schaltfläche OK und aktiv setzen können Sie den neuen (oder selektierten) Schnitt für die Anzeige einschalten.

Info

Es kann immer nur ein Schnitt aktiv sein.

Kategorien

Im diesem Abschnitt legen Sie den Schnitttyp fest und definieren die Parameter.

Schnitttyp

Es sind zwei verschiedene Arten von Schnitten ausführbar. Wählen Sie den passenden Eintrag in der Liste aus.

Schnitttyp Beschreibung
Einfache Ebene Schnittebene im Modell
Kasten Rechteckige "Box" in einem Bereich des Modells

Die weiteren Parameter sind auf den Schnitt- und den Definitionstyp abgestimmt.

Definitionstyp

Die Liste bietet mehrere Möglichkeiten an, um die Ebene des Schnitts oder den Kasten geometrisch zu beschreiben.

Wenn Sie den Schnitt parallel zur Ebene eines Koordinatensystem anordnen, wird der Mittelpunkt des Schnitts oder Kastens automatisch in das Zentrum des Modells dieser Ebene gelegt. Bei der Definition über Punkte, Winkel oder Vektoren legen Sie mit dem ersten Punkt das Zentrum der Schnittebene fest. Bei einem Kasten wird der Mittelpunkt der Box automatisch in das Zentrum des Modells in diesem Bereich gelegt.

Die Punktkoordinaten oder Drehwinkel können Sie in den Abschnitten rechts angeben. Mit der Schaltfläche Auswählen einzeln besteht die Möglichkeit, die Punkte grafisch im Arbeitsfenster festzulegen.

Parallel zu

Diese Kategorie wird angezeigt, wenn der Schnitt in einer Ebene des Koordinatensystems definiert wird. Wählen Sie in der Liste die Ebene des globalen oder benutzerdefinierten Koordinatensystems aus, zu der die Schnittebene parallel verläuft.

Richtung

Die Richtung legt fest, ob der Schnitt positiv oder negativ im Bezug auf die Ebene bzw. Grundebene des Kastens arrangiert wird. Je nach Vorgabe werden die Objekte ober- oder unterhalb des Schnitts dargestellt. Die Darstellung wird auch noch von der Einstellung in der Kategorie 'Modellanzeige' beeinflusst.

Tipp

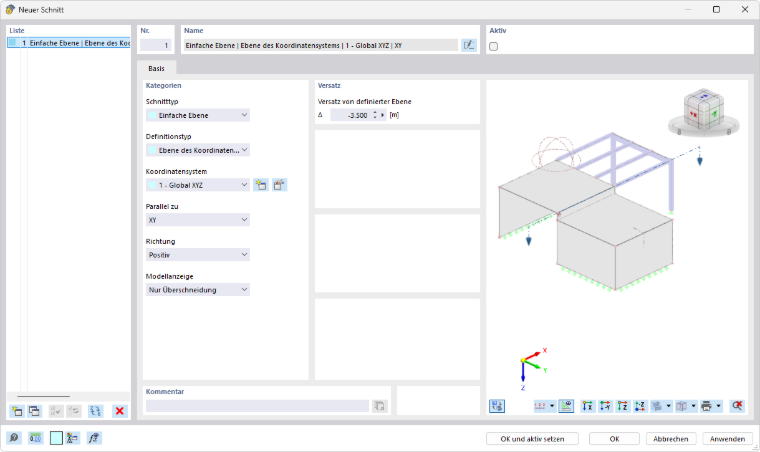

Die Richtung ergibt sich aus der Orientierung der Achse senkrecht zur Ebene. Sie können die Schnittrichtung überprüfen, indem Sie in der Dialoggrafik mit der Schaltfläche Modellansicht die Modellvorschau aktivieren (siehe Bild Neuer Schnitt).

Modellanzeige

In der Liste können Sie festlegen, welche Objekte des Modells vom Schnitt erfasst werden.

Modellanzeige Beschreibung
Nur Überschneidung Stellt nur Objekte dar, die genau in der Ebene des Schnitts liegen, alle anderen Objekte transparent

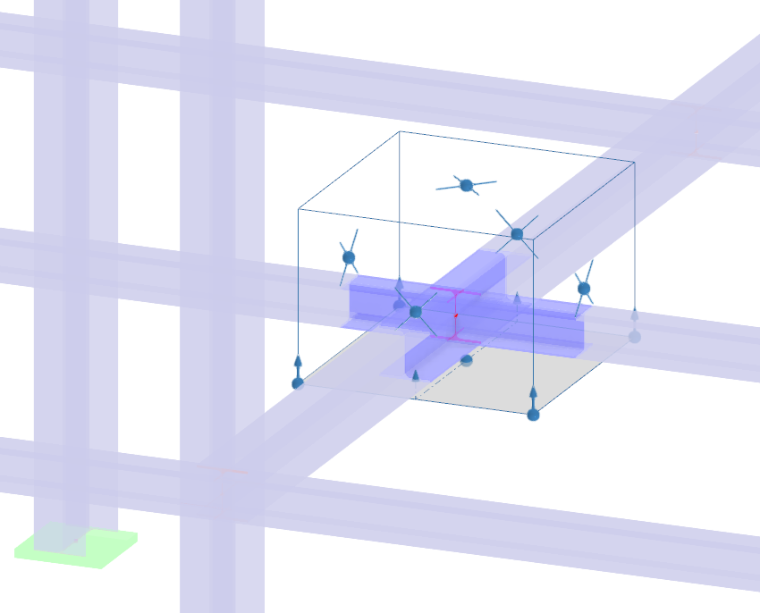

Durch Schnitt geclippt Stellt alle Objekte ober- oder unterhalb der Ebene bzw. innerhalb des Kastens dar, alle anderen Objekte transparent
Vollständiges Modell Zeigt alle Objekte in Volldarstellung an, nicht transparent
Info

Objekte außerhalb des Schnitts werden immer transparent dargestellt, auch wenn die Option 'Verborgene Objekte im Hintergrund anzeigen' deaktiviert ist.

Versatz

Im Abschnitt rechts legen Sie den Abstand des Schnitts von der Ausgangsebene fest. Bei einer einfachen Ebene ist dies die Ebene des globalen oder lokalen Koordinatensystems, bei einem Kasten die Grundebene der rechteckigen Box.

Tipp

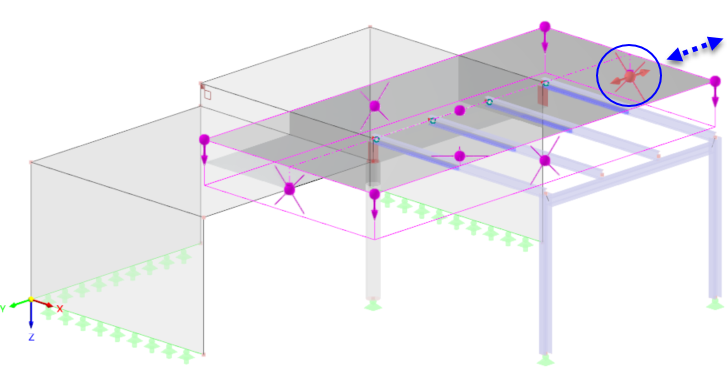

Sie können den Versatz auch grafisch im Arbeitsfenster definieren, indem Sie die Ebene mit einem der Greifpunkte verschieben (siehe Bild Größe des Kastens mit Greifpunkten anpassen).

Beispiel: Kasten definieren

Folgendes Vorgehen ist zu empfehlen, um einen Schnitt in Form eines Kastens zu erzeugen:

  1. Öffnen Sie den Dialog Neuer Schnitt.
  2. Wählen Sie den Schnitttyp Kasten aus.
  3. Überprüfen Sie, ob die Modellanzeige-Option Durch Schnitt geclippt voreingestellt ist.
  4. Legen Sie den Definitionstyp fest (für das Beispiel: 3 Punkte).
  5. Klicken Sie im Abschnitt Ursprungspunkt rechts auf die Schaltfläche Auswählen drei .
  6. Legen Sie im Arbeitsfenster die Grundebene des Kastens fest, indem Sie nacheinander drei Punkte in dieser Ebene anklicken.
  7. Klicken Sie im Dialog auf die Schaltfläche OK und aktiv setzen .
  8. Im Arbeitsfenster können Sie nun den Bereich mit den Greifpunkten zurechtschieben.

Die Greifpunkte haben folgende Funktionen:

Schnitt: Kastenhöhe verschieben Ecken: Ändern der Kastenhöhe in positive bzw. negative Richtung (oben/unten)
Schnitt: Kastengröße verschieben Mitten: Ändern der Kastengröße in Richtungen der Ebene (links/rechts, vorne/hinten)
