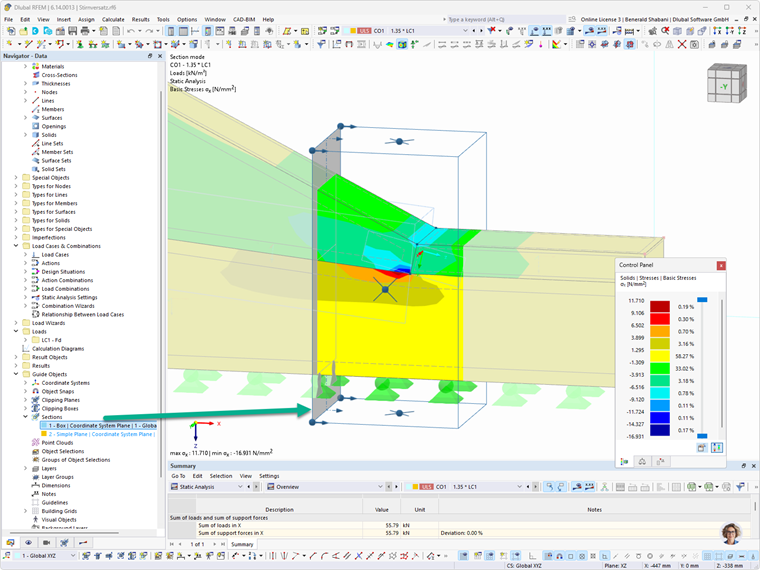

Řezy jako pomocné objekty umožňují vést rovinné nebo krabicové řezy statickým modelem. Jsou užitečné pro analýzu dílčích oblastí, kontrolu průběhů zatížení nebo zobrazení výsledků určitých rovin. Jsou také velmi praktické pro vytváření výkresů a detailů pro Výkresy.
Aktivní
Zaškrtávací pole v sekci vpravo nahoře určuje, zda je řez v pracovním okně zapnutý a účinný. Také tlačítkem
můžete nový (nebo vybraný) řez zapnout pro zobrazení.
Kategorie
V této sekci určíte typ řezu a definujete parametry.
Typ řezu
Lze provést dva různé typy řezů. Vyberte příslušnou položku ze seznamu.
| Typ řezu | Popis |
|---|---|
| Jednoduchá rovina | Řezná rovina v modelu |
| Krabice | Obdélníkový „box“ v oblasti modelu |
Další parametry jsou přizpůsobeny typu řezu a typu zadání.
Typ zadání
Seznam nabízí několik možností, jak geometricky popsat rovinu řezu nebo krabici.
Pokud řez umístíte rovnoběžně s rovinou souřadnicového systému, střed řezu nebo krabice se automaticky umístí do středu modelu této roviny. Při definici pomocí bodů, úhlů nebo vektorů určíte prvním bodem střed řezné roviny. U krabice se střed boxu automaticky umístí do středu modelu v této oblasti.
Souřadnice bodů nebo úhly natočení můžete zadat v sekcích vpravo. Tlačítkem
je možné body určit graficky v pracovním okně.
Rovnoběžně s
Tato kategorie se zobrazí, pokud je řez definován v rovině souřadnicového systému. V seznamu vyberte rovinu globálního nebo uživatelsky definovaného souřadnicového systému, se kterou je řezná rovina rovnoběžná.
Směr
Směr určuje, zda je řez uspořádán pozitivně nebo negativně vzhledem k rovině resp. základní rovině krabice. Podle zadání se objekty zobrazí nad nebo pod řezem. Zobrazení je také ovlivněno nastavením v kategorii 'Zobrazení modelu'.
Směr vyplývá z orientace osy kolmé k rovině. Směr řezu můžete zkontrolovat aktivací náhledu modelu v dialogovém obrázku tlačítkem

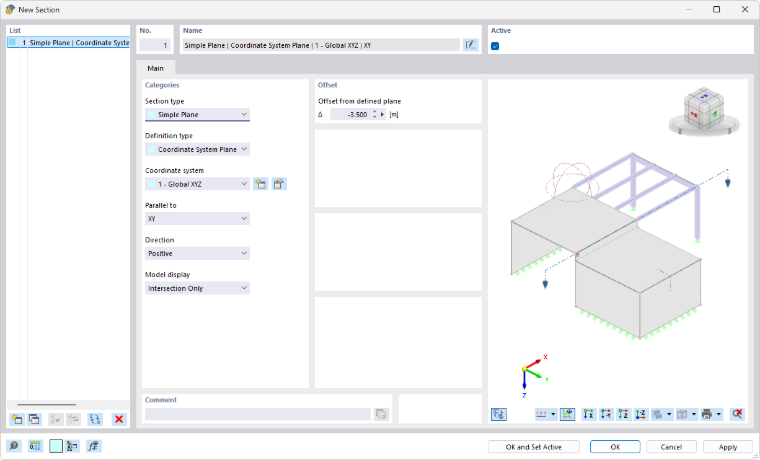

(viz obrázek Nový řez).
Zobrazení modelu
V seznamu můžete určit, které objekty modelu jsou řezem zachyceny.
| Zobrazení modelu | Popis |
|---|---|
| Pouze průnik | Zobrazí pouze objekty, které leží přesně v rovině řezu, všechny ostatní objekty průhledně |

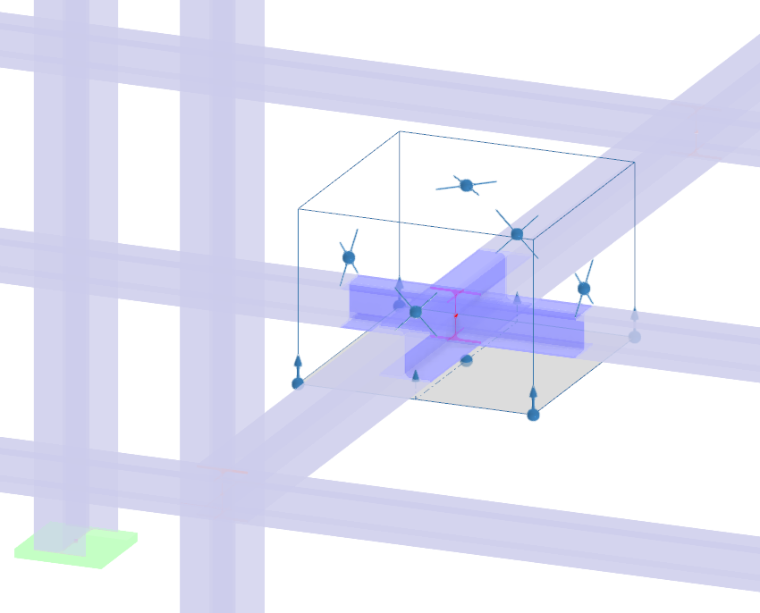

| Oříznuto řezem | Zobrazí všechny objekty nad nebo pod rovinou resp. uvnitř krabice, všechny ostatní objekty průhledně |
| Úplný model | Zobrazí všechny objekty v plném zobrazení, neprůhledně |
Odsazení
V sekci vpravo určíte vzdálenost řezu od výchozí roviny. U jednoduché roviny je to rovina globálního nebo lokálního souřadnicového systému, u krabice základní rovina obdélníkového boxu.
Příklad: Definování krabice
Pro vytvoření řezu ve tvaru krabice se doporučuje následující postup:
- Otevřete dialog Nový řez.
- Vyberte typ řezu Krabice.
- Zkontrolujte, zda je přednastavena možnost zobrazení modelu Oříznuto řezem.
- Určete typ zadání (pro příklad: 3 body).
- V sekci Počáteční bod vpravo klikněte na tlačítko
. - V pracovním okně určete základní rovinu krabice postupným kliknutím na tři body v této rovině.
- V dialogu klikněte na tlačítko
.

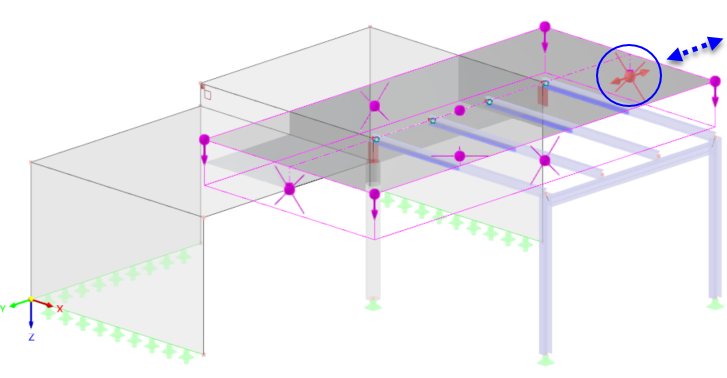

- V pracovním okně nyní můžete oblast posunout pomocí úchopových bodů.
Úchopové body mají následující funkce:
|
Rohy: Změna výšky krabice v pozitivním resp. negativním směru (nahoru/dolů) |
|
Středy: Změna velikosti krabice ve směrech roviny (vlevo/vpravo, vpředu/vzadu) |
