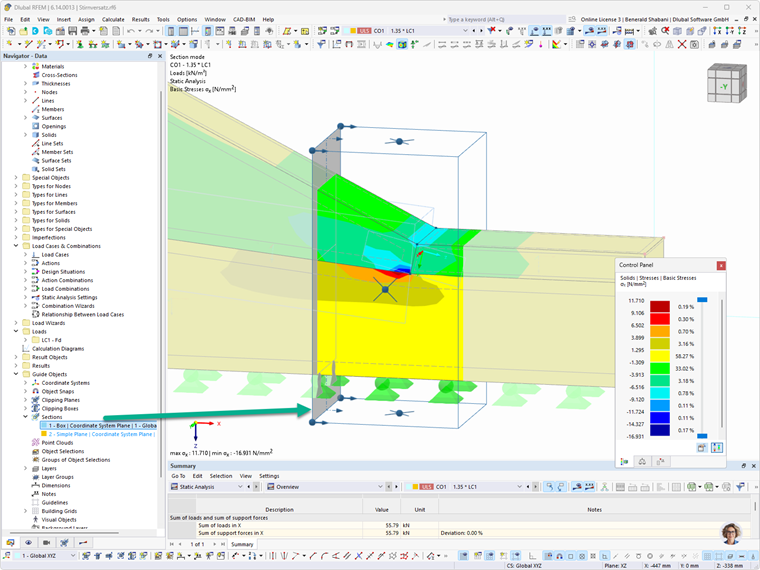

Coupes en tant qu'objets auxiliaires permettent de créer des coupes planes ou en forme de caisson à travers le modèle de structure. Elles sont utiles pour analyser des zones partielles, vérifier des distributions de charge ou représenter les résultats de certains plans. Elles sont également très pratiques pour créer des représentations en plan et de détail pour les Feuilles de dessin.
Actif
La case à cocher dans la section en haut à droite contrôle si la coupe est activée et effective dans la fenêtre de travail. Vous pouvez également activer la nouvelle coupe (ou la coupe sélectionnée) pour l'affichage avec le bouton
.
Catégories
Dans cette section, vous définissez le type de coupe et les paramètres.
Type de coupe
Deux types de coupes différents peuvent être exécutés. Sélectionnez l'entrée appropriée dans la liste.
| Type de coupe | Description |
|---|---|
| Plan simple | Plan de coupe dans le modèle |
| Caisson | « Boîte » rectangulaire dans une zone du modèle |
Les autres paramètres sont adaptés au type de coupe et au type de définition.
Type de définition
La liste offre plusieurs possibilités pour décrire géométriquement le plan de la coupe ou le caisson.
Si vous disposez la coupe parallèlement au plan d'un système de coordonnées, le centre de la coupe ou du caisson est automatiquement placé au centre du modèle de ce plan. Lors de la définition par points, angles ou vecteurs, vous définissez le centre du plan de coupe avec le premier point. Pour un caisson, le centre de la boîte est automatiquement placé au centre du modèle dans cette zone.
Vous pouvez indiquer les coordonnées des points ou les angles de rotation dans les sections à droite. Avec le bouton
, il est possible de définir les points graphiquement dans la fenêtre de travail.
Parallèle à
Cette catégorie est affichée lorsque la coupe est définie dans un plan du système de coordonnées. Sélectionnez dans la liste le plan du système de coordonnées global ou personnalisé auquel le plan de coupe est parallèle.
Direction
La direction détermine si la coupe est disposée positivement ou négativement par rapport au plan ou au plan de base du caisson. Selon la spécification, les objets sont représentés au-dessus ou en dessous de la coupe. La représentation est également influencée par le réglage dans la catégorie « Affichage du modèle ».
Affichage du modèle
Dans la liste, vous pouvez définir quels objets du modèle sont concernés par la coupe.
| Affichage du modèle | Description |
|---|---|
| Uniquement intersection | Représente uniquement les objets situés exactement dans le plan de la coupe, tous les autres objets transparents |

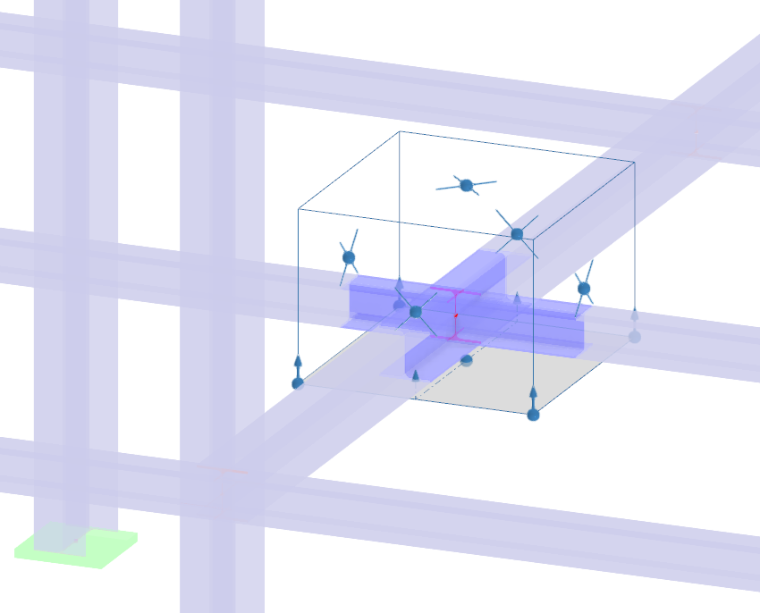

| Coupé par la coupe | Représente tous les objets au-dessus ou en dessous du plan ou à l'intérieur du caisson, tous les autres objets transparents |
| Modèle complet | Affiche tous les objets en représentation complète, non transparents |
Décalage
Dans la section à droite, vous définissez la distance de la coupe par rapport au plan de départ. Pour un plan simple, il s'agit du plan du système de coordonnées global ou local, pour un caisson, du plan de base de la boîte rectangulaire.
Exemple : définir un caisson
La procédure suivante est recommandée pour créer une coupe en forme de caisson :

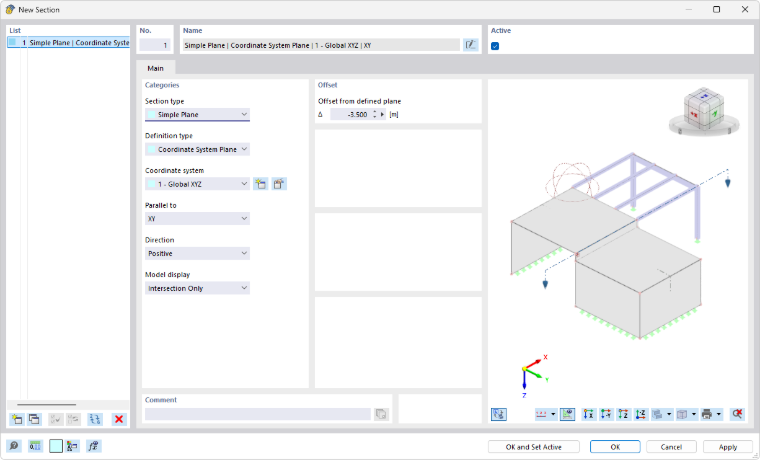

- Ouvrez la boîte de dialogue Nouvelle coupe.
- Sélectionnez le type de coupe Caisson.
- Vérifiez que l'option d'affichage du modèle Coupé par la coupe est prédéfinie.
- Définissez le type de définition (pour l'exemple : 3 points).
- Cliquez sur le bouton
dans la section Point d'origine à droite.
- Définissez le plan de base du caisson dans la fenêtre de travail en cliquant successivement sur trois points dans ce plan.
- Cliquez sur le bouton
dans la boîte de dialogue.

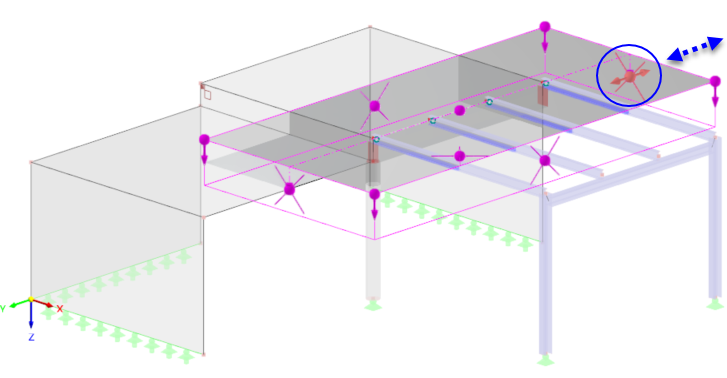

- Dans la fenêtre de travail, vous pouvez maintenant ajuster la zone avec les points de saisie.
Les points de saisie ont les fonctions suivantes :
|
|
Coins : modifier la hauteur du caisson dans le sens positif ou négatif (haut/bas) |
|
|
Milieux : modifier la taille du caisson dans les directions du plan (gauche/droite, avant/arrière) |
