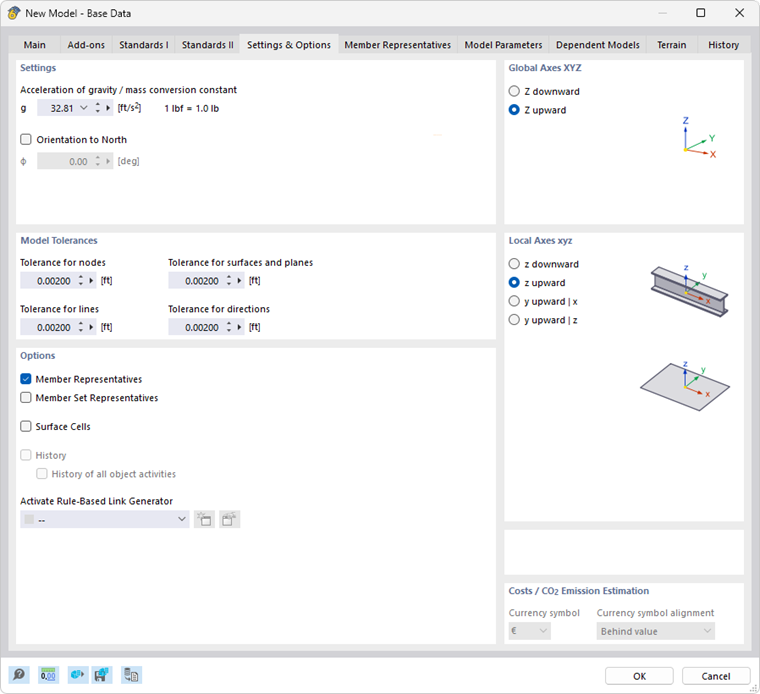

В разделе Настройки и параметры вы можете настроить величину ускорения земли, геометрические допуски объектов и ориентацию осей.
Настройки
В этом разделе можно проверить величину 'ускорения свободного падения' g. Она используется для определения собственного веса стержней и плоскостей, преобразования масс ("константа преобразования масс") и для динамических анализов. Значение приближенно равно 10,00 м/с2 по умолчанию, которое можно при необходимости отрегулировать.
'Ориентация на север' описывает расположение модели относительно главного направления. Установлена ориентация на север 0°, что соответствует северной ориентации вдоль глобальной оси X. Если вы хотите изменить ориентацию модели, отметьте поле управления и введите угол Φ.
Допуски модели
При моделировании или импорте данных из САПР-программы могут возникать незначительные геометрические различия в объектах модели. RFEM автоматически устраняет эти несоответствия, если расстояния ниже определенных пределов. Так, очень близко расположенные узлы объединяются, линии или стержни за пределами плоскостей интегрируются в поверхности, а минимально наклоненные линии и стержни классифицируются как вертикальные.
Предустановленные допуски подходят для большинства моделей. При небольших размерах модели может потребоваться соответствующая настройка допусков.
Параметры
Параметры в этом разделе управляют, будут ли в модели использоваться так называемые "представители" для стержней и наборов стержней или "ячейки поверхности".
Если поля управления для 'Представителей стержней' и 'Представителей наборов стержней' активированы, в диалоге доступны дополнительные вкладки Помощник представителя стержней и Помощник представителя наборов стержней. Если поле управления 'Ячейки поверхности' отмечено, программа автоматически распознает замкнутые подсекции поверхностей. Этот тип объекта описан в главе Ячейки поверхности.
Список 'Включить генератор основанной на правилах связи' предоставляет возможность использования генератора для соединения несвязанных объектов модели. Эта функция описана в главе Генератор основанной на правилах связи. С помощью кнопки
можно создать новый генератор, кнопкой
отредактировать выбранную запись в списке.
Глобальные оси XYZ
Этот раздел регулирует ориентацию глобальной оси Z. В приложениях САПР ось Z обычно направлена вверх, в статических программах – вниз. Для расчетов это не имеет значения.
Если Z направлена вверх, то в функции 'Активный собственный вес' в нагрузочном случае (см. главу Нагрузочные случаи ) автоматически применится коэффициент -1.0 в направлении Z.
Локальные оси xyz
В нормах различные обозначения осей стержней. Здесь можно установить, как должны быть ориентированы главные оси стержня z или y и ось поверхности z, чтобы адаптировать локальные системы осей к региональным конвенциям.
Расположение локальных осей стержней и поверхности иллюстрируется на графиках в разделе.
