Модификация структуры позволяет индивидуально регулировать жесткости материалов, объектов и типов объектов. Кроме того, можно отключить выбранные объекты или нелинейные свойства объектов для расчета.
Изменение жесткостей
В этом разделе установите флажками, для каких типов объектов вы хотите изменить жесткости. Вы можете изменить свойства материалов, сечений, стержней, поверхностей, шарниров и опор. Также возможно учесть специфические жесткости объектов некоторых дополнительных модулей для статического анализа, например, влияние железобетонного армирования (в стадии подготовки), класс влажности деревянных стержней согласно SIA 261 [1] в совокупности с SIA 265 [2] или влияние сдвиговых полей и крутильных вибраций для стержней при расчете с семью степенями свободы.
Вы можете задать свойства жесткости отдельных объектов в отдельных вкладках. Они настроены под тип объекта. Например, для настройки жесткости материала укажите коэффициент умножения или деления для модуля упругости и модуля сдвига.
Для сечений, опор и шарниров можно задать коэффициенты для отдельных жесткостей или степеней свободы. Следующее изображение показывает, как момент инерции на кручение прямоугольного сечения уменьшен до 10 % жесткости.
Для стержней и поверхностей в соответствующих вкладках необходимо назначить или заново определить тип модификации жесткости. Эти типы описаны в главе Модификации жесткости стержней и главе Модификации жесткости поверхностей.
Введите номера соответствующих стержней и поверхностей или выберите объекты графически через кнопку
.
Отключение нелинейностей
Если в модели используются объекты с нелинейными свойствами, вы можете отключить действие отдельных типов объектов. Это позволяет избежать, например, выход из строя 'типов стержней', таких как стержни на растяжение и сжатие, или подъемных сил при нелинейно действующей 'поверхностной опоре'. Все объекты, галочки напротив которых установлены, в расчетах считаются линейно действующими.

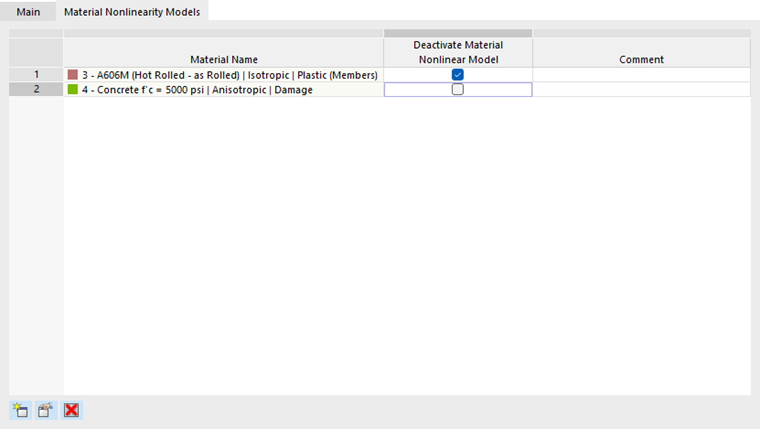

Если активирован дополнительный модуль Нелинейное поведение материала (необходима лицензия), также возможно отключить неравномерности материалов. В дополнительной вкладке 'Модели нелинейности материалов' перечислены все материалы с нелинейными свойствами, которые вы определили.
Используя контрольные поля столбца 'Отключить материал | Нелинейная модель', вы можете определять, какие материалы с нелинейными свойствами следует использовать в расчете в стандартном (линейно-упругом) виде.
Другие опции
Функция "Отключение объектов" позволяет исключить определенные объекты модели из расчета. Таким образом, вы можете изучить влияние временных стержней (монтажных опор) или опор, без их удаления.
При установке флажка становится доступной вкладка "Отключение объектов".
Вы можете отключить как 'Объекты жесткости', такие как стержни, поверхности и объемы, так и 'Опоры'. Отдельные объекты необходимо определить в 'Выборке объектов' (см. главу Выборки объектов). Выберите в списке существующую выборку объектов или создайте новый тип с помощью кнопки
.
