Superfícies

Com Superfícies descreve-se a geometria de componentes planos ou curvos cujas dimensões superficiais são consideravelmente maiores do que as espessuras. A rigidez de uma superfície resulta do seu material e espessura. Ao gerar a malha de EF, são criados elementos 2D nas superfícies. Estes são considerados no cálculo no eixo do centro de gravidade da superfície.

Para introduzir uma superfície, pode utilizar Linhas limite existentes. Se descrever a superfície graficamente com as possibilidades do menu de contexto do navegador ou os botões da barra de ferramentas (ver imagem Botões para superfícies planas), as linhas de definição são criadas automaticamente após definir os parâmetros da superfície e clicar em OK no diálogo.

O separador Base gere parâmetros elementares da superfície. Ao marcar caixas de verificação, são acrescentados outros separadores nos quais pode introduzir as indicações específicas.

Tipo de rigidez

O tipo de rigidez controla de que forma podem ser absorvidos esforços internos ou quais as propriedades assumidas para a superfície. Na lista estão disponíveis vários tipos para seleção.

Norma

A superfície transmite momentos e forças da membrana. Esta abordagem descreve o comportamento geral de um modelo de superfície homogéneo e isotrópico. As propriedades de rigidez da superfície são independentes da direção.

Sem espessura

A superfície não possui rigidez. Este tipo deve ser utilizado para as superfícies de delimitação de um sólido.

Rígida

Com este tipo de rigidez é possível representar superfícies muito rígidas, para modelar uma ligação rígida entre objetos.

Membrana

A superfície apresenta uma rigidez uniforme em todas as direções. No entanto, são transmitidas apenas forças da membrana no estado de tração (n_x, n_y) bem como forças de corte da membrana (n_xy). Com forças de compressão, forças transversais e momentos, os elementos de superfície afetados falham.

Sem tração de membrana

São transmitidos apenas momentos e forças da membrana no estado de compressão. Com forças da membrana que causem tração, ocorre uma falha dos elementos de superfície afetados (exemplo: forma do furo).

Transferência de carga

Com este tipo é possível aplicar cargas superficiais em áreas que não estão preenchidas com superfícies, como por exemplo cargas de vento em janelas ou nas barras de um pavilhão. A carga desta superfície é distribuída pelas margens ou pelos objetos integrados. Caso sejam geradas cargas de barra, a carga é convertida em relação às direções globais para os comprimentos reais das barras (direções de carga X_L, Y_L, Z_L). A própria superfície não possui rigidez.

Os critérios para a transferência de carga podem ser definidos no separador Transferência de carga.

A 'Direção de transferência de carga' descreve em que direção(ões) a carga deve ser aplicada nos objetos. A lista oferece opções de seleção para uma distribuição isotrópica com base num cálculo por MEF, bem como para uma disposição ortotrópica em faixas de superfície, que são consideradas para a determinação da largura de influência da carga em um ou ambos os eixos locais da superfície.

Na opção 'Isotrópico | FEM', o RFEM utiliza um submodelo separado para a determinação da distribuição de carga, no qual a superfície é representada por um elemento de superfície rígido. Todos os objetos integrados na superfície (barras, apoios de linha e de nó, linhas ligadas a elementos de modelo, acoplamentos ou nós etc.) são substituídos por linhas rígidas ou apoios de nó rígidos. As reações deste submodelo são então aplicadas como cargas para o cálculo 3D do RFEM. Se determinados objetos não devem transmitir cargas, pode indicá-los na secção 'Sem efeito em'.

Na transferência de carga através de faixas de superfície, pode definir como o RFEM deve realizar a 'Distribuição de carga'. Por predefinição, a carga é distribuída pelos objetos adjacentes com um traçado variável. No entanto, se pretender obter um traçado de carga constante, selecione a entrada correspondente na lista. A diferença entre as duas variantes é apresentada na imagem seguinte.

As possibilidades de introdução para a 'Largura da faixa de superfície', o 'Fator de suavização' e o 'Número mínimo de faixas na superfície' estão acessíveis quando, na secção 'Opções', a caixa de verificação Definições de distribuição avançadas está ativada. Ajustes só são necessários em casos de distribuições de carga problemáticas. O efeito destes parâmetros é explicado no artigo técnico Definições de distribuição avançadas em áreas de transferência de carga com base num exemplo.

Para a área de transferência de carga, também pode 'Definir o peso da superfície', para considerar, por exemplo, o peso próprio de um envidraçamento.

Na secção 'Sem efeito em', pode excluir barras, linhas e nós da transferência de carga (por exemplo, contraventamentos). Defina os objetos individualmente ou selecione um objeto padrão que se situe paralelamente às barras ou linhas sem carga.

Quando as linhas limite da superfície estão definidas, são indicados na secção 'Objetos carregados' as barras, linhas e nós carregados. Se pretender uma distribuição de carga específica, marque, no separador 'Base', a caixa de verificação Fator de distribuição de carga. Em seguida, pode definir individualmente os coeficientes para os objetos que transferem a carga no separador Fatores de distribuição de carga.

Na transferência de carga através de faixas de superfície, pode considerar a 'Excentricidade de barra' ou a 'Distribuição de secção', para registar corretamente a posição geométrica de uma barra ou o seu traçado (ver capítulo Secção transversal). A caixa de verificação 'Desprezar equilíbrio rotacional' não está ativada por predefinição. Assim, o momento das cargas superficiais é formado em relação ao centro de gravidade e comparado com o momento das cargas de barra em relação ao centro de gravidade. Para cargas de nó, esta opção, no entanto, não tem significado. A imagem seguinte mostra como uma carga linear livre é distribuída pelas barras opostas com e sem consideração do equilíbrio rotacional.

Contraventamento

Com este tipo de rigidez, é possível considerar de forma simples e realista na modelação os efeitos estabilizadores de chapas trapezoidais, madres e contraventamentos.

Uma superfície de contraventamento não é considerada como um objeto com efeito de rigidez. Ela representa antes a base geométrica para definir as barras e objetos situados na superfície de contraventamento e determinar o seu efeito estabilizador. Por isso, numa superfície de contraventamento, a caixa de verificação Desativar para o cálculo está automaticamente marcada e não pode ser desativada.

Os critérios da superfície de contraventamento podem ser definidos nos separadores Contraventamento, Parâmetros e Tolerâncias.

Contraventamento

Estão disponíveis dois tipos de contraventamento, que se distinguem fundamentalmente.

• Superfície

O efeito estabilizador de uma chapa trapezoidal é representado através de uma superfície ortotrópica, que é ligada às barras conectadas através de acoplamentos rígidos. A rigidez dos ligadores é considerada através de articulações de linha nos acoplamentos rígidos.

Com a 'Direção de armação', define a orientação da chapa trapezoidal. Ela influencia a orientação da superfície ortotrópica e é considerada na definição das propriedades de ortotropia. Os eixos x e y referem-se ao sistema de eixos xyz local da superfície.

Na secção 'Barras ligadas à superfície', são introduzidas automaticamente as barras que são consideradas como vigas transversais e vigas longitudinais da chapa trapezoidal. Estas são todas as barras dentro das Tolerâncias definidas, no plano da superfície de contraventamento e perpendiculares ou paralelas à direção de armação da chapa trapezoidal.

A secção 'Sem efeito em' oferece a possibilidade de excluir determinadas barras da atribuição automática como barras conectadas.

• Apoio de barra

O efeito estabilizador de chapas trapezoidais, madres ou contraventamentos é registado através de apoios de barra nas barras da superfície: para estas barras conectadas são criados respetivos painéis de corte de barra e restrições rotacionais.

Com a 'Direção de contraventamento', define a orientação da chapa trapezoidal ou das madres. Os eixos x e y referem-se ao sistema de eixos xyz local da superfície.

Na secção 'Barras suportadas', são introduzidas automaticamente as barras que delimitam o campo final da superfície de contraventamento, ou se situam mais próximas de uma delimitação da superfície de contraventamento, ou se encontram num campo interior da superfície. Aplicam-se as Tolerâncias no plano da superfície de contraventamento e para a orientação perpendicular à direção de contraventamento.

A secção 'Sem efeito em' oferece a possibilidade de excluir determinadas barras da atribuição automática como barras conectadas.

Parâmetros

O separador 'Parâmetros' está ajustado ao tipo de contraventamento: numa superfície, define as propriedades da chapa trapezoidal e dos ligadores; num apoio de barra, define os componentes estabilizadores.

• Superfície

Na categoria 'Painel', defina a chapa trapezoidal. Na lista, pode selecionar um perfil já definido ou criar uma chapa trapezoidal com a opção 'Nova secção transversal'. Utilize para tal a biblioteca, acessível através do botão . A partir dos parâmetros da secção transversal, as propriedades necessárias para a superfície ortotrópica são assumidas automaticamente. São utilizadas para uma espessura com o tipo de espessura Ortotropia de forma e o tipo de ortotropia 'Chapa trapezoidal'.

Na categoria 'Juntas longitudinais', define se as chapas trapezoidais estão dispostas de forma regular ou irregular. Para cada área entre duas juntas longitudinais adjacentes é criada uma superfície ortotrópica separada. Estas superfícies são acopladas nas juntas longitudinais através de articulações de linha. A rigidez da ligação da junta longitudinal é considerada através das rigidezes de mola definidas nas articulações de linha, que resultam da flexibilidade dos ligadores selecionados na categoria 'Fixação da junta longitudinal'. As posições das juntas longitudinais são derivadas automaticamente da disposição das chapas trapezoidais.

A 'Excentricidade' descreve a posição da chapa trapezoidal em relação às vigas transversais conectadas. Com a opção 'Em cima', por exemplo, a chapa trapezoidal é disposta de modo a que a sua face inferior fique sobre a face superior das vigas transversais.

Na categoria 'Painel - Fixação das vigas transversais', defina os parâmetros para a ligação da superfície ortotrópica às vigas transversais. Esta é realizada através de acoplamentos rígidos. A articulação de linha dos acoplamentos rígidos representa a rigidez da ligação, incluindo a influência da deformação do perfil. Para a fixação da chapa trapezoidal às vigas transversais estão disponíveis ligadores selecionados.

Numa chapa trapezoidal em posição negativa, pode definir se a chapa é fixada no banzo inferior ou no banzo superior. Em chapas trapezoidais em posição positiva, a fixação é sempre realizada no banzo inferior.

A ligação da superfície ortotrópica às vigas longitudinais é também realizada através de acoplamentos rígidos com articulações de linha, que resultam das rigidezes dos elementos de fixação. Na categoria 'Painel - Fixação das vigas longitudinais' estão disponíveis alguns ligadores para seleção.

Na categoria 'Fixação da junta longitudinal', indique os ligadores para as juntas longitudinais. Também aqui estão disponíveis determinados tipos na lista.

• Apoio de barra

Selecione quais os componentes que contribuem computacionalmente para a estabilização. Além dos componentes 'Chapa perfilada', 'Madres' e 'Contraventamentos', está também disponível a opção 'Rigidez manual'. Chapas perfiladas e madres excluem-se mutuamente. Contraventamentos, por outro lado, podem ser combinados tanto com chapa perfilada como com madres.

Na categoria 'Dimensões', defina a geometria. O comprimento do painel de corte é derivado por predefinição da geometria da superfície de contraventamento, mas também pode ser ajustado manualmente; em ambos os casos, na categoria 'Chapa perfilada', a opção 'Considerar como painel de corte' tem de estar marcada. Também a distância entre travessas está predefinida automaticamente como a distância máxima entre as barras do campo interior e do campo final. A definição manual também é possível.

A 'Excentricidade' descreve a posição da chapa trapezoidal em relação às barras conectadas. Com a opção 'Em cima', por exemplo, a chapa trapezoidal é disposta de modo a que a sua face inferior fique sobre a face superior das barras.

Na categoria 'Chapa perfilada', pode definir os parâmetros da chapa trapezoidal. Se marcar a opção 'Considerar como restrição rotacional', o programa cria para as barras dos campos finais e interiores um apoio de barra com a não linearidade Φ_x Restrição rotacional em torno de x. Na opção 'Considerar como painel de corte', é gerado para as barras dos campos finais e interiores um apoio de barra com a não linearidade Painel de corte em y ou z. A direção resulta do eixo local da barra, que se situa na superfície de contraventamento.

Numa chapa perfilada, pode selecionar na lista para 'Secção transversal e material' um perfil já definido ou criar uma chapa trapezoidal com a opção 'Nova secção transversal'. Utilize para tal a biblioteca, acessível através do botão . Em seguida, defina os restantes parâmetros como tipo de fixação, determinação da rigidez de ligação, rigidez de barra e da chapa etc. Se a caixa de verificação 'Considerar como painel de corte' estiver ativada, é adicionalmente considerada a rigidez do painel de corte segundo DIN 18807.

Em apoios de barra de madres, selecione na categoria 'Madres' o perfil das madres e indique o espaçamento entre madres. Tendo em conta outros parâmetros das rigidezes, são criados para as barras dos campos finais e interiores apoios de barra com a não linearidade Φ_x Restrição rotacional em torno de x.

Na categoria 'Contraventamentos', selecione o perfil das diagonais e montantes. Indique o espaçamento dos montantes e o número de contraventamentos. A partir destes parâmetros são criados, para as barras dos campos finais e interiores, apoios de barra com a não linearidade Painel de corte em y ou z. A direção resulta do eixo local da barra, que se situa na superfície de contraventamento.

Tolerâncias

No separador 'Tolerâncias', define os desvios admissíveis segundo os quais as barras são atribuídas automaticamente às vigas longitudinais e transversais (tipo de contraventamento Superfície) ou ao campo final e campo interior (tipo de contraventamento Apoio de barra).

As 'Tolerâncias para barras no plano' controlam dentro de que desvio as barras são consideradas como situadas na superfície de contraventamento. Este valor pode ser definido de forma absoluta como distância ou de forma relativa através de um ângulo. Analogamente, pode definir as 'Tolerâncias para barras paralelas/perpendiculares ao eixo x da superfície'.

• Mostrar e ocultar objetos gerados de superfícies de contraventamento

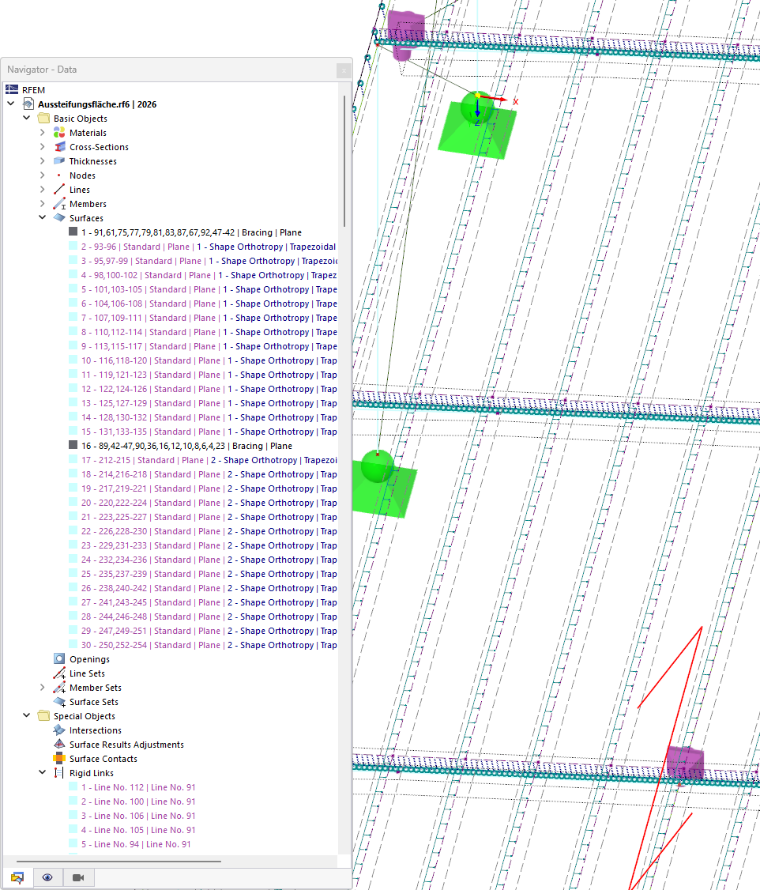

O programa gera a partir dos parâmetros superfícies ortotrópicas, acoplamentos rígidos e articulações de linha com as propriedades geométricas e de rigidez correspondentes. Com o botão na barra de ferramentas, pode controlar se estes objetos gerados são representados no modelo. Alternativamente, utilize no navegador – Visualização a caixa de verificação Modelo → Superfícies → Contraventamento.

Na renderização do modelo completo, é representada a chapa trapezoidal selecionada. Deste modo, pode verificar graficamente a direção de armação. A direção de armação também é simbolizada por uma seta vermelha de direção.

• Converter objetos gerados de superfícies de contraventamento em objetos padrão

Os objetos gerados de superfícies de contraventamento – superfícies ortotrópicas, acoplamentos rígidos, articulações de linha – estão assinalados no navegador - Dados em letra violeta e não podem ser editados. Se pretender editar os objetos, o programa oferece uma possibilidade de conversão em superfícies "reais". Proceda da seguinte forma:

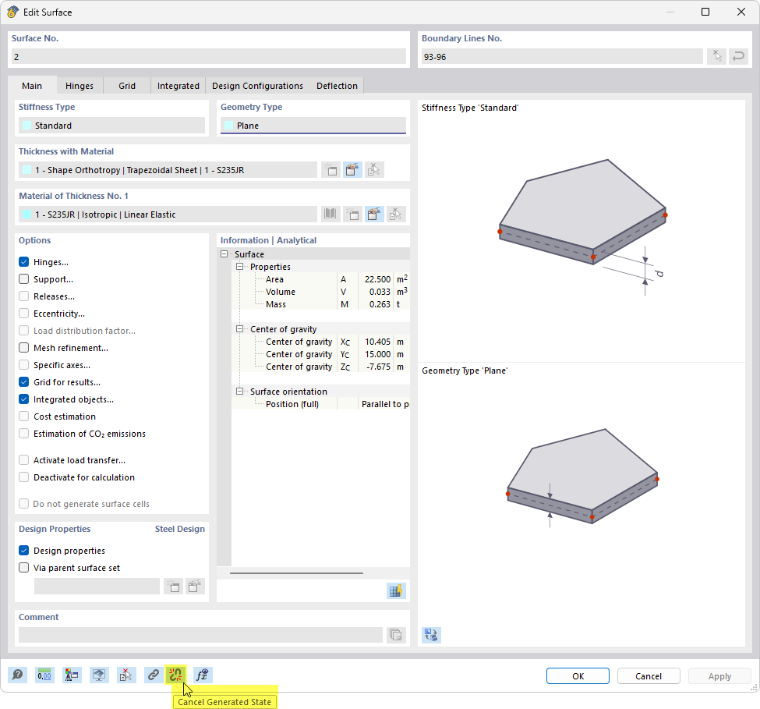

1. Faça duplo clique, no navegador - Dados, numa superfície gerada ou numa articulação de linha gerada.
2. Clique, na parte inferior do diálogo do objeto, no botão .

Com esta função, são convertidos todos os objetos gerados da superfície de contraventamento em superfícies padrão ortotrópicas e, se for caso disso, articulações padrão. O estado gerado é assim dissolvido e os objetos gerados perdem-se como tais. Antes da execução da função surge, por isso, um aviso correspondente.

Caso tenha utilizado a função por engano, pode restaurar o estado original com o botão de anular . Ou feche o ficheiro sem guardar.

Superfície de resultados

Este tipo de rigidez permite converter tensões e forças de outros objetos, através de um processo de integração, em esforços internos de superfície. Deste modo, pode determinar, por exemplo, num sólido, as tensões de membrana e de flexão que devem ser dimensionadas com diferentes coeficientes parciais de segurança.

Outros critérios para integrar resultados podem ser definidos no separador Superfície de resultados.

Na secção 'Integrar tensões e forças', selecione se os resultados devem ser registados apenas em relação aos objetos ou também geometricamente dentro de uma área. Na secção 'Incluir objetos', defina as superfícies e sólidos relevantes. Alternativamente, selecione 'Todos' os objetos e exclua depois, na secção 'Excluído dos objetos inclusivos', determinados elementos.

Se os resultados de uma determinada área "abaixo" e "acima" da superfície devem ser integrados, pode definir as distâncias relevantes na secção 'Parâmetros'. Elas referem-se ao eixo z local, perpendicular ao plano da superfície.

Tipo de geometria

O tipo de geometria descreve o conceito formal de uma superfície. Na lista estão disponíveis vários tipos para seleção.

Plano

Numa superfície plana, todas as linhas limite situam-se num plano. Através do botão de lista, estão acessíveis várias formas de superfícies planas.

Pode definir a superfície (após OK no diálogo) graficamente arrastando um retângulo, círculo etc. Se 'Selecionar a delimitação', o RFEM reconhece a superfície automaticamente assim que um número suficiente de linhas limite estiver definido.

Quadrângulo

Este tipo de superfície descreve, na sua forma básica, uma superfície geral de quatro lados. Como linhas limite são possíveis linhas retas, arcos, polilinhas e splines. Deste modo, é possível modelar superfícies curvas.

Defina, no diálogo 'Nova superfície', as linhas limite da superfície de quadrângulo. Caso a superfície fechada não possa ser formada por quatro linhas, são também admissíveis mais de quatro linhas. No separador 'Quadrângulo', são então indicados os quatro nós de canto. Eles controlam como a superfície curva é estendida.

NURBS

Superfícies NURBS são formadas a partir de quatro linhas NURBS fechadas (ver capítulo Linhas). Deste modo, é possível modelar quase quaisquer superfícies de forma livre.

Defina, no diálogo 'Nova superfície', as linhas limite da superfície NURBS. Os pares opostos das linhas NURBS devem apresentar o mesmo número de pontos de controlo, para que a ordem destas linhas NURBS seja "compatível". No separador 'NURBS', pode então influenciar a forma da superfície através dos 'Pesos dos pontos de controlo'. As coordenadas do ponto de controlo selecionado são indicadas na secção 'Coordenadas - Ponto de controlo'.

Aparada

Quando superfícies se penetram, pode criar rapidamente a penetração: selecione as superfícies e abra o menu de contexto. Estão disponíveis várias possibilidades para seleção.

Com a opção 'Criar penetração', é gerada apenas a linha de interseção. Se selecionar uma das opções 'Dividir por penetração', o RFEM cria sub-superfícies e atribui-lhes o tipo 'Aparada'. Em seguida, pode eliminar componentes, se, por exemplo, pretender remover superfícies salientes.

Rotação

Uma superfície de rotação surge quando uma linha existente é rodada em torno de um eixo. O RFEM cria a superfície a partir dos nós inicial e final, bem como dos pontos de definição rodados da linha. Nesse processo são geradas novas linhas.

Defina, no separador 'Rotação', a linha limite da superfície que deve ser rodada. Indique o ângulo de rotação α. Os pontos do eixo de rotação pode determiná-los através das coordenadas ou graficamente com o botão .

Tubo

Uma superfície do tubo surge quando a linha central do tubo é rodada num raio em torno deste eixo. Nesse processo são geradas novas linhas: dois círculos e uma polilinha paralela ao eixo do tubo.

Defina, no separador 'Tubo', o raio do tubo. Este valor descreve a distância do eixo do tubo ao centro da superfície. Indique o número da linha central ou selecione o eixo do tubo graficamente com o botão .

Caso a secção transversal do tubo seja cónica, ative a caixa de verificação 'Raio diferente no fim' e indique o valor correspondente.

Spline com curvatura mínima

Com este tipo de geometria, pode criar uma superfície curva através de nós de controlo que se situam na superfície ou fora dela. Deste modo, é possível modelar, por exemplo, superfícies de terreno.

Defina o 'Sistema de coordenadas' do plano de referência e indique as 'Coordenadas de amostra no sistema de coordenadas'. Estes pontos representam os nós de controlo da superfície spline. Defina então as 'Linhas limite do plano de referência' ou selecione as linhas graficamente através do botão .

Espessura com material

Selecione, na lista das espessuras existentes, o tipo adequado ou defina uma nova espessura (ver capítulo Espessuras).

Material da espessura

O material da espessura definida na secção superior está predefinido. Se necessário, pode selecionar, na lista dos materiais já criados, outro material ou também definir um novo (ver capítulo Materiais). Este material é então atribuído ao tipo de espessura.

Articulações

Com uma articulação pode ser controlada a transmissão dos esforços internos ao longo de uma linha da superfície (ver capítulo Articulações de linha. Após marcar a caixa de verificação, pode definir o tipo de articulação no separador 'Articulações'.

Apoios

Se a superfície estiver elasticamente apoiada numa fundação, pode, no separador 'Apoios', selecionar ou definir novamente o apoio de superfície (ver capítulo Apoios de superfície).

Publicação

Para desacoplar o modelo na superfície, pode, no separador 'Publicação', selecionar ou definir novamente uma liberação de superfície (ver capítulo Liberações de superfície).

Excentricidade

Com uma excentricidade, é possível modelar um desnível de altura de toda a superfície (ver capítulo Excentricidades de superfície). Pode definir o tipo de desnível no separador 'Excentricidade'.

Fator de distribuição de carga

Para uma superfície do tipo Transferência de carga, existe a possibilidade de definir fatores de distribuição para os objetos que transferem a carga. Se marcar a caixa de verificação, pode atribuir estes fatores individualmente num novo separador.

Os objetos carregados da área de transferência de carga estão predefinidos numa linha. A cada objeto está atribuído o fator 1.00, de modo a que todos os objetos contribuam de forma uniforme para a transferência de carga. Se pretender uma distribuição específica, clique na próxima linha livre e selecione a linha ou a barra. Atribua então o 'Fator de distribuição' adequado.

Refinamento de malha

O tamanho da malha da malha de EF pode ser ajustado à geometria da superfície (ver capítulo Refinamentos de malha de superfície). Deste modo, é independente das definições gerais de malha. No separador 'Refinamento de malha', pode selecionar ou definir novamente o refinamento de malha da superfície.

Eixos específicos

Cada superfície possui um sistema de coordenadas local. Regra geral, está alinhado paralelamente aos eixos globais. No entanto, o sistema de coordenadas pode também ser definido pelo utilizador – separadamente para entrada e saída.

Eixos de entrada

O alinhamento dos eixos de entrada é importante, por exemplo, para as propriedades de ortotropia e de fundação, ou para o efeito de uma carga superficial.

A lista na secção 'Categoria' oferece várias possibilidades para ajustar a posição dos eixos:

• Rotação angular: rotação dos eixos xy da superfície em torno do eixo z com o ângulo α
• Eixo paralelo a linhas: alinhamento do eixo x ou y numa linha
• Eixo dirigido a um ponto: alinhamento do eixo x ou y para o ponto de interseção de uma linha com a superfície
• Eixo paralelo ao sistema de coordenadas: alinhamento dos eixos a um sistema de coordenadas definido pelo utilizador

Pode determinar os objetos de referência graficamente através do botão .

A caixa de verificação 'Inverter o eixo local z' permite alinhar os eixos z e y em sentido oposto.

Eixos de resultados

Atualmente, o alinhamento dos eixos de resultados só é possível como 'Idêntico aos eixos de entrada'.

Grelha para resultados

Cada superfície está coberta por uma grelha, utilizada para a saída de resultados nas tabelas. Ela permite uma saída independente da malha de EF em pontos de resultado regulares e ajustáveis.

Como padrão está predefinida uma grelha cartesiana de superfície com um espaçamento uniforme dos pontos da grelha de 0,5 m em ambas as direções. Se necessário, pode ajustar aqui os 'espaçamentos da grelha' na direção x (b) e na direção y (h), realizar uma 'Rotação da grelha' ou alterar a 'origem da grelha'. Para superfícies circulares, o tipo de grelha 'Polar' oferece uma alternativa para a saída numérica de resultados.

Se, na secção 'Opções', a caixa de verificação 'Ajustar automaticamente' estiver marcada, os pontos de grelha são adaptados à nova geometria ao alterar a superfície.

Na secção 'Pontos', pode verificar as coordenadas dos pontos de grelha gerados. Alterações na tabela não são possíveis.

Objeto integrado

O RFEM reconhece, em regra, automaticamente todos os objetos que se situam na superfície, mas que não foram utilizados para a definição da superfície.

Os números dos nós, linhas e aberturas pertencentes à superfície estão indicados na secção 'Objetos integrados na superfície'.

Caso um objeto não seja reconhecido, deve integrá-lo manualmente: desative a Detecção automática de objetos. Os campos de introdução na secção 'Objetos integrados na superfície' estão agora acessíveis. Acrescente o número de objeto em falta ou utilize o botão para determinar o objeto graficamente.

Ativar transferência de carga

A caixa de verificação permite distribuir o carregamento da superfície – independentemente do seu tipo de rigidez – com a ajuda de uma área de transferência de carga. Deste modo, a superfície atua no modelo através da sua rigidez. A distribuição da carga pelos objetos adjacentes é, por sua vez, controlada pelos parâmetros que pode definir no separador Transferência de carga. Esta função é relevante, em primeiro lugar, para superfícies do tipo de espessura Painel de viga.

Desativar para o cálculo

A caixa de verificação oferece a possibilidade de não considerar a superfície no cálculo, por exemplo, para simular estados de construção ou analisar uma variante de modelação. A rigidez, as condições de fronteira e as cargas da superfície não são, neste caso, consideradas.

Informações | Analítico

Esta secção é apresentada assim que tenha definido as linhas limite da superfície. Ela oferece uma visão geral das propriedades importantes da superfície, como área, volume e massa, bem como a posição do centro de gravidade da superfície e a orientação da superfície. Aberturas são consideradas correspondentemente.
