Biblioteca de secções transversais

Muitas secções transversais estão armazenadas numa base de dados.

Abrir a biblioteca

A biblioteca está acessível na secção de diálogo 'Nome' através do botão (ver imagem Nova secção transversal).

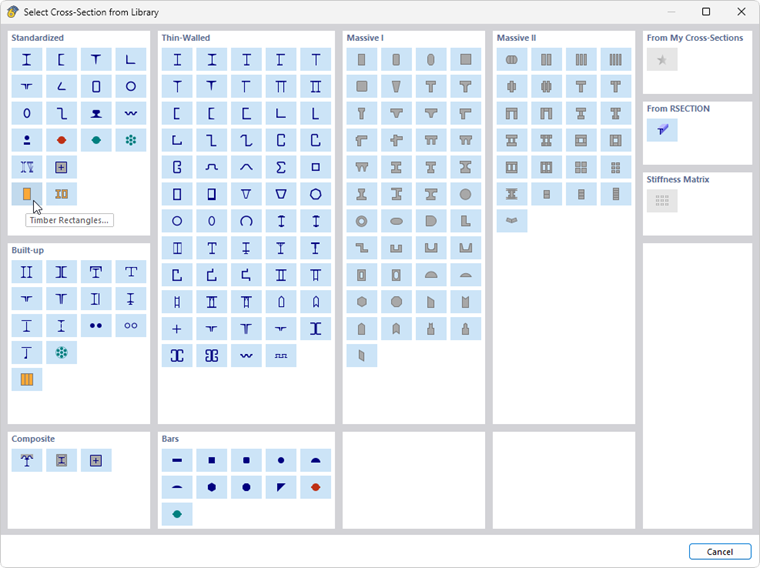

A biblioteca está dividida em secções com diferentes tipos de secções transversais. Procure a categoria da secção transversal e clique no botão com o símbolo correspondente. Biblioteca de secções transversais com tipos de secção transversal

Para a seleção da secção transversal, pode utilizar os seguintes recursos:

• Reduza a oferta através de critérios adequados à esquerda na secção 'Filtro'.
• Utilize a pesquisa de texto integral em baixo no campo 'Pesquisar'.

Se pretender selecionar outro tipo de secção transversal, pode regressar à vista geral com o botão .

Definir filtro

A secção Filtro oferece diversas possibilidades de seleção. Pode filtrar as secções transversais de acordo com determinados critérios e, assim, reduzir a oferta (ver imagem Selecionar perfil tubular retangular laminado a quente).

Série de secção transversal a selecionar

Na secção central, deve ser definida a série de secção transversal na qual o perfil está catalogado. As séries estão ordenadas por norma, fabricante, região e tipo de fabrico. Pode controlar a ordem de ordenação através dos cabeçalhos das colunas.

Com o botão em baixo na secção, pode verificar os valores característicos da secção transversal selecionada.

Secção transversal a selecionar

Na secção à direita, seleciona finalmente a secção transversal adequada.

Com OK ou a tecla Enter, transfere a secção transversal selecionada para o diálogo 'Nova secção transversal'.

Secções transversais compostas

Esta secção oferece a possibilidade de combinar secções transversais normalizadas de forma parametrizada. Regressa ao diálogo 'Nova secção transversal' com o separador Composta para secções transversais de aço ou madeira combinadas.

Definir perfil composto

Defina na secção 'Tipos de combinação' como os perfis devem ser dispostos (1). Na secção 'Secções transversais', pode selecionar sucessivamente as secções transversais relevantes na biblioteca através do botão (2) (3).

Secções transversais de parede fina e espessa

Se selecionar um tipo de secção transversal de parede fina ou espessa na biblioteca, pode definir os seus parâmetros geométricos no diálogo 'Nova secção transversal'. Para tal, está disponível um separador adicional.

Definição da secção paramétrica

Secções transversais favoritas

As secções transversais que utiliza frequentemente podem ser guardadas como As minhas secções transversais. Ficarão então disponíveis noutros projetos como secções transversais favoritas.

Para guardar a secção transversal atual como favorita, clique no botão em baixo na biblioteca após definir o perfil ou os parâmetros de definição. Desta forma, a secção transversal é guardada na categoria 'As minhas secções transversais | Base'.

Guardar secção padrão como secção preferencial

Guardar secção paramétrica como secção transversal favorita

Com o botão , pode verificar as suas secções transversais favoritas. As secções transversais guardadas como favoritas são listadas no diálogo 'Editar as minhas secções transversais', ordenadas por tipos de secção transversal.

Caixa de diálogo Editar as minhas secções

Com o botão , pode criar uma nova categoria na lista das secções transversais favoritas.

Para importar uma secção transversal favorita da biblioteca, clique no botão na secção 'De "As minhas secções transversais"'.

Abrir secções preferenciais na biblioteca

Secções transversais mistas

Nesta secção estão disponíveis alguns tipos de secções transversais mistas para seleção. Regressa ao diálogo 'Nova secção transversal' com o separador Composta - Mista.

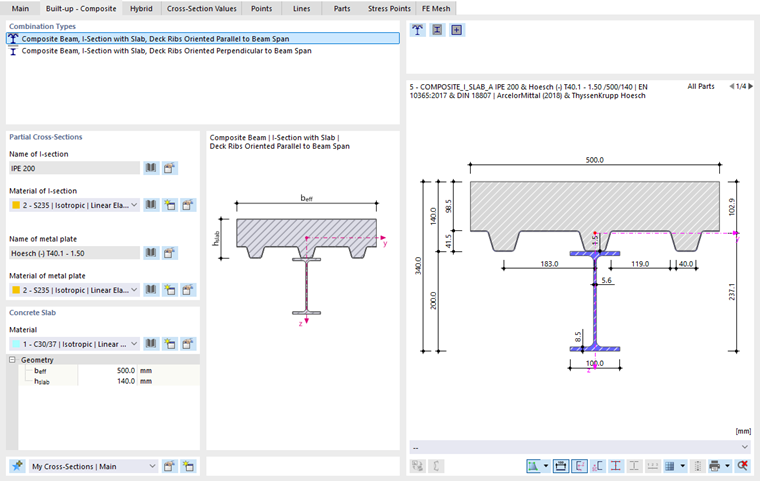

Definir seção transversal composta

Defina na secção 'Tipos de combinação' como os componentes da secção transversal estão dispostos. Na secção 'Secções parciais', pode selecionar as secções transversais e os materiais relevantes nas bibliotecas através do botão .

Secções transversais de barra

Esta secção contém uma seleção de secções transversais paramétricas de barras e armaduras em metal que não estão atribuídas às categorias das secções transversais de parede fina e espessa. Os parâmetros geométricos podem ser definidos no diálogo 'Nova secção transversal'.

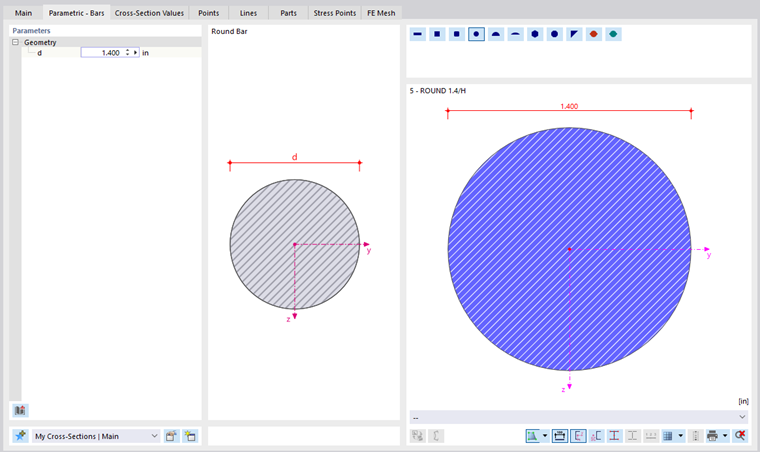

Definir secção transversal de barra

As secções transversais de barra são concebidas principalmente para a transmissão de forças normais e menos para flexão.

Secções transversais do RSECTION

No RFEM, também pode importar secções transversais definidas pelo utilizador que criou no programa RSECTION. Para tal, clique no botão na secção 'Do RSECTION'. É apresentada a indicação "Selecionar secção transversal no Dlubal Center"; abre-se o Dlubal Center. Selecione aí a secção transversal do RSECTION.

Seleção da secção RSECTION no Dlubal Center

Para que a secção transversal possa ser importada, é necessário cumprir determinadas condições de licença. Na secção transversal do RSECTION está definido quais as licenças disponíveis ao guardar a secção transversal no RSECTION. Aplicam-se as seguintes regras:

1. Não precisa de guardar a secção transversal do RSECTION com resultados para a utilizar no RFEM.
2. Se um utilizador com licença do RSECTION criou uma secção transversal e a guardou no RSECTION, outros utilizadores podem importar esta secção transversal no RFEM, realizar uma análise estática e dimensioná-la num módulo de dimensionamento como o dimensionamento de aço ou alumínio, mesmo que não tenham licença para o RSECTION.
