Stabexzentrizitäten

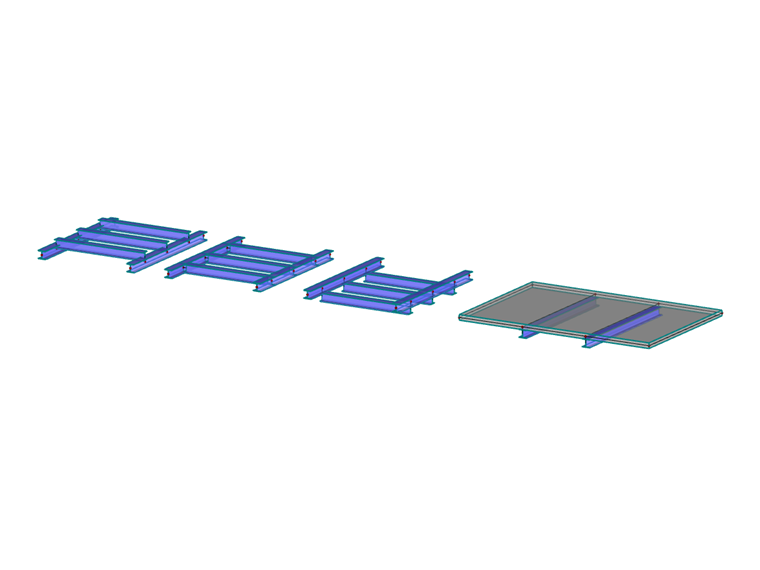

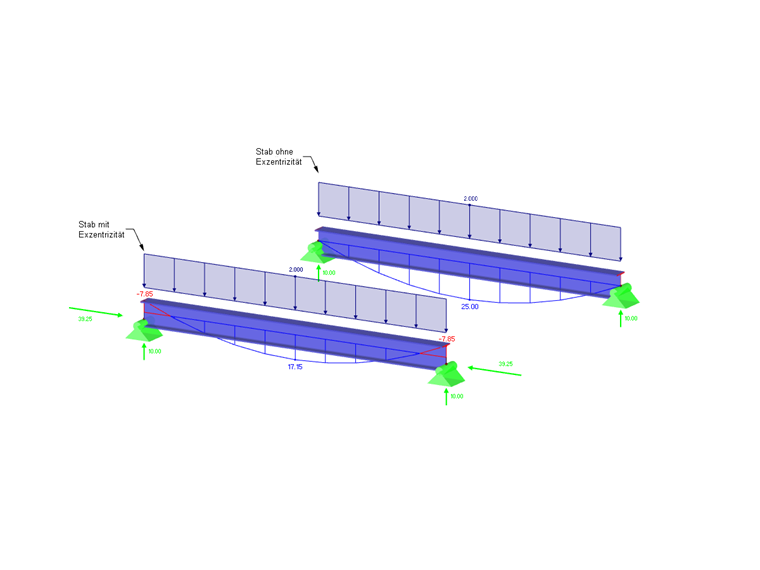

In RFEM entspricht die Stablänge dem Abstand der beiden Endknoten. Damit wird bei Profilanschlüssen oder Unterzügen die Realität im Modell nur angenähert abgebildet. Stabexzentrizitäten ermöglichen es, Stäbe durch spezifische Stabendabschnitte ausmittig anzuschließen. Bei Rahmen mit großen Stützenprofilen werden so die Riegelanschnittmomente reduziert. Stabexzentrizitäten werden durch eine Transformation der Freiheitsgrade in der lokalen Elementsteifigkeitsmatrix berücksichtigt.

Tipp

Die Stabexzentrizitäten können Sie in den Darstellungsarten 'Vollmodell' Vollmodell und 'Transparentes Modell' Transparentes Modell kontrollieren.

Exzentrizitätstyp

Sie können die Stabexzentrizität relativ zu anderen Objekten oder in Absolutwerten definieren.

Tipp

Mit der Option 'Relativ zum Querschnitt' brauchen Sie die Exzentrizitäten weder manuell ermitteln noch beim Ändern eines Querschnitts korrigieren.

Absolute Ordinaten

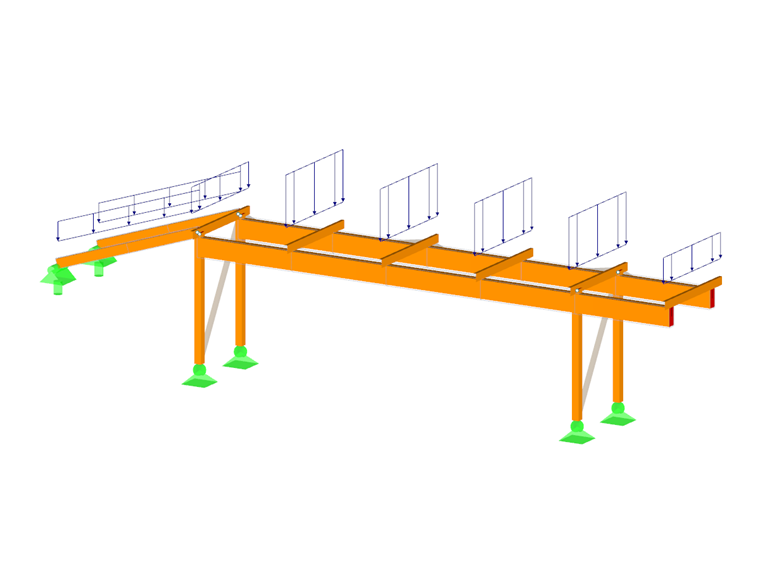

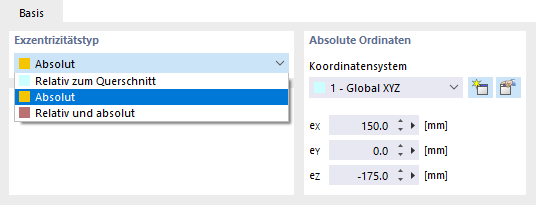

Falls der Exzentrizitätstyp nicht 'Relativ zum Querschnitt' definiert wird, können Sie in diesem Abschnitt die Ausmitten angeben (siehe Bild Exzentrizitätstyp auswählen). Als Bezugssysteme sind das lokale Achsensystem xyz, das globale Koordinatensystem XYZ oder ein benutzerdefiniertes Achsensystem UVW möglich.

Querschnittsanordnung

Legen Sie anhand der Kontrollfelder fest, an welchem Punkt des Querschnitts die Exzentrizität angesetzt werden soll. Der Querschnitt wird um diesen Abstand zum Schwerpunkt am Knoten verschoben.

Wenn Sie wie im Bild Neue Stabexzentrizität gezeigt den Punkt mittig am oberen Flansch auswählen, wird beispielsweise ein Riegelstab bündig mit seiner Oberkante an eine Stütze angeschlossen.

Optionen

Querversatz

Ein Querversatz ordnet den Stab in einem bestimmten Abstand zum Querschnitt eines anderen Stabes oder der Dicke einer angrenzenden Fläche an. Nach dem Aktivieren des Kontrollfeldes können Sie die Parameter im Abschnitt Querversatz festlegen.

Axialer Versatz von angrenzendem Stab

Ein axialer Versatz eignet sich, um beispielsweise einen Riegelstab exzentrisch am Flansch einer Stütze anzuschließen. Der Abstand ermittelt sich aus der Querschnittsgeometrie des angrenzenden Stabes. In der Dialoggrafik wird die Wirkung des Kontrollfeldes veranschaulicht.

Lage des Gelenks am Knoten

Wenn am Stabende ein Gelenk vorliegt, können Sie mit dem Kontrollfeld die Lage dieses Gelenks beeinflussen: Ist das Kontrollfeld nicht angehakt, so wird das Gelenk am verschobenen, exzentrischen Stabende angenommen. Bei aktiviertem Kontrollfeld liegt das Gelenk direkt am Knoten.

Querversatz

Legen Sie in der Liste fest, von welchem 'Objekt' – ein Stab oder eine Fläche – der Abstand ermittelt werden soll. Geben Sie dann die Nummer des Stabes oder der Fläche an oder wählen Sie das Objekt mit der Schaltfläche Auswählen einzeln grafisch aus.

Geben Sie den 'Achsenversatz' anhand der Kontrollfelder an: Dieser Punkt des Querschnitts oder der Fläche legt den Abstand des Stabes vom Objekt fest.

Übergeordneter Abschnitt
