Stabnichtlinearitäten

Einige Stabtypen weisen bereits nichtlineare Eigenschaften auf: Bei einem Zugstab beispielsweise wächst die Dehnung linear mit der Zugkraft an, Druckkräfte aber werden nicht aufgenommen. Mit Stabnichtlinearitäten können Sie weitere nichtlineare Beziehungen zwischen Normalkraft und Dehnung im Stabmodell abbilden.

Info

Stabnichtlinearitäten können nur den Stabtypen Balken, Starr, Fachwerk und Steifigkeit zugewiesen werden.

Typ

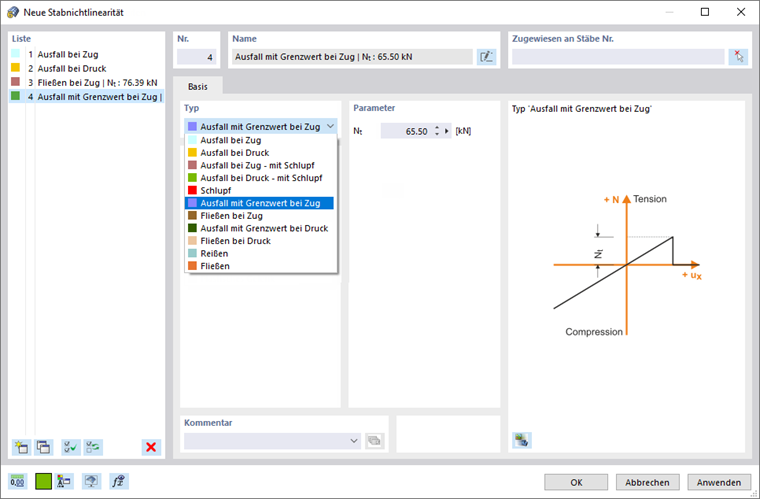

In der Liste stehen verschiedene Nichtlinearitätstypen zur Auswahl. Die Eigenschaften sind jeweils in der Dialoggrafik symbolisiert.

Ausfall bei Zug

Der Stab nimmt Druckkräfte auf, jedoch keine Zugkraft.

Ausfall bei Druck

Der Stab nimmt Zugkräfte auf, jedoch keine Druckkraft.

Ausfall bei Zug - mit Schlupf

Der Stab kann keine Zugkraft aufnehmen. Eine Druckkraft wird aufgenommen, sobald die Verformung ux überwunden ist.

Ausfall bei Druck - mit Schlupf

Der Stab kann keine Druckkraft aufnehmen. Eine Zugkraft wird aufgenommen, sobald die Verformung ux überwunden ist.

Schlupf

Der Stab nimmt erst nach einer Dehnung oder Stauchung um den Betrag ux eine Normalkraft auf.

Ausfall mit Grenzwert bei Zug

Der Stab nimmt Druckkräfte unbeschränkt auf, fällt jedoch bei einer Zugkraft größer Nt aus.

Fließen bei Zug

Der Stab nimmt Druckkräfte unbeschränkt auf, aber nur eine maximale Zugkraft Nt. Vergrößert sich die Dehnung, bleibt die Zugkraft im Stab gleich.

Ausfall mit Grenzwert bei Druck

Der Stab nimmt Zugkräfte unbeschränkt auf, fällt jedoch bei einer Druckkraft größer Nc aus.

Fließen bei Druck

Der Stab nimmt Zugkräfte unbeschränkt auf, aber nur eine maximale Druckkraft Nc. Vergrößert sich die Dehnung, bleibt die Druckkraft im Stab gleich.

Reißen

Der Stab fällt beim Erreichen der Druckkraft Nc oder beim Erreichen der Zugkraft Nt aus.

Fließen

Der Stab beginnt beim Erreichen der Druckkraft Nc oder der Zugkraft Nt zu fließen: Vergrößert sich die Dehnung, kann die Kraft nicht gesteigert werden.
