Modificações de estrutura

Uma modificação estrutural permite ajustar individualmente as rigidezes de materiais, objetos e tipos de objetos. Além disso, é possível desativar objetos selecionados ou propriedades de objetos não lineares para o cálculo.

Caixa de diálogo ' Nova modificação de estrutura '

Modificar Rigidezes

Neste seção, marque para quais tipos de objetos você deseja ajustar as rigidezes. Você pode alterar as propriedades de materiais, seções transversais, barras, superfícies, articulações e apoios. Além disso, é possível considerar as rigidezes específicas de adições de dimensionamento para a análise estática, como a influência da armadura de concreto (em preparação), a classe de umidade de barras de madeira de acordo com SIA 261 [1] juntamente com SIA 265 [2] ou a influência de campos de cisalhamento e torção na análise de barras com sete graus de liberdade.

As propriedades de rigidez dos objetos individuais podem ser definidas em abas separadas, ajustadas ao tipo de objeto. Por exemplo, para ajustar a rigidez de um material, forneça o fator de multiplicação ou fator de divisão para o módulo de elasticidade e módulo de cisalhamento.

Ajuste da rigidez do material através do fator

Em seções transversais, apoios e articulações, você pode definir fatores para as rigidezes ou graus de liberdade individuais. A imagem a seguir mostra como o momento de inércia à torção de uma seção transversal retangular é reduzido para 10% da rigidez.

Ajustar a rigidez da secção à torção

Para barras e superfícies, é necessário atribuir ou definir um novo tipo de modificação de rigidez nos registros correspondentes. Estes tipos são descritos no capítulo Modificações de rigidez de barras e capítulo Modificações de rigidez de superfícies.

Definição de modificação de rigidez para barras

Insira os números das barras e superfícies relevantes ou selecione os objetos graficamente por meio do botão .

Desativar Não Linearidades

Se forem usados objetos com propriedades não lineares no modelo, você pode desativar o efeito de tipos de objetos individuais. Desta forma, você evita, por exemplo, 'tipos de barra' falhando, como barras de tração e compressão, ou forças ascendentes em um 'apoio de superfície' atuando não linearmente. Todos os objetos cujas caixas de verificação estão selecionadas serão considerados como atuando linearmente no cálculo.

Se o add-on de análise Comportamento não linear do material estiver ativado (licença necessária), você também pode desativar não linearidades de material. Na aba adicional 'Modelos de não linearidade de material', todos os materiais com propriedades não lineares que você definiu são listados.

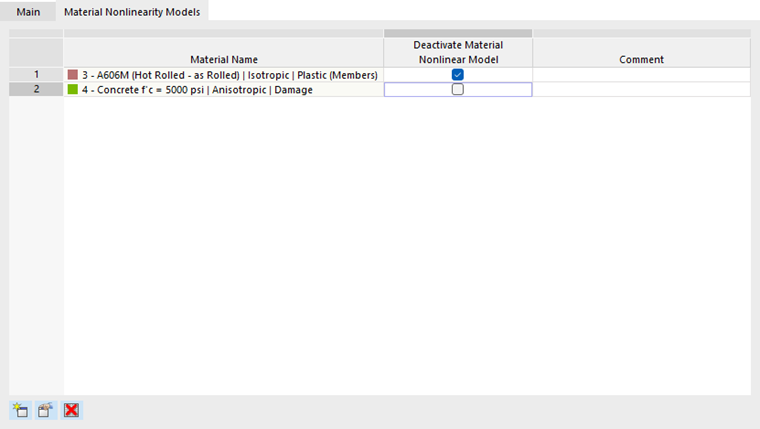

Desativar propriedades não lineares do material

Com as caixas de verificação da coluna 'Desativar material | Modelo não linear', você pode controlar quais materiais com propriedades não lineares devem ser usados convencionalmente (linear elástico) no cálculo.

Outras Opções

A função 'Desativar objetos' oferece a possibilidade de não considerar certos objetos do modelo no cálculo. Assim, você pode investigar o efeito de barras temporárias (suportes de montagem) ou apoios sem excluir as barras ou apoios.

Marcando a caixa de seleção, a aba 'Desativar objetos' fica disponível.

Desativação de barras e apoios nodais

Você pode desativar tanto 'objetos de rigidez' como barras, superfícies e volumes, quanto 'apoios'. Os objetos individuais devem ser definidos em uma 'Seleção de objetos' (ver capítulo Seleções de objetos). Escolha uma seleção de objetos existente na lista ou crie um novo tipo por meio do botão .
