Cas d'imperfection décrivent les conditions limites des imperfections. Ils permettent de définir si des imperfections géométriques ou des charges équivalentes doivent être prises en compte. Les spécifications sont régies par les différentes normes.
Base
L'onglet Base détermine le type d'imperfection présent. Les imperfections peuvent être prises en compte, par exemple, sous forme de charges équivalentes, de déformations géométriques initiales ou d'inclinaisons par étage.
Dans l'onglet Attribution, vous pouvez assigner le cas d'imperfection à certains cas de charge et combinaisons.
Paramètres
La liste propose différents types d'imperfection.
Uniquement imperfections locales
Les imperfections sont représentées par des charges équivalentes. Les rotations et courbures initiales dépendent des efforts normaux. Vous pouvez définir les imperfections dans les catégories Imperfections locales pour les barres et les ensembles de barres.
Charges équivalentes d'un cas de charge
Les imperfections sont basées sur les charges d'un cas de charge spécifique. Vous pouvez assigner ce cas de charge dans l'onglet Charges équivalentes d'un cas de charge ou le créer à nouveau.
Inclinaison initiale via tableau
Avec ce type d'imperfection, les imperfections peuvent être représentées par étage. Définissez les paramètres dans l'onglet Inclinaison initiale via tableau.
Déformation statique
Les imperfections sont basées sur les déformations d'un cas de charge ou d'une combinaison de charges. Définissez les paramètres déterminants dans l'onglet Déformation statique.
Dans la liste 'Type de source', sélectionnez si les déplacements sont basés sur un cas de charge ou une combinaison de charges.
Mode de flambement
Les imperfections sont basées sur les modes propres d'une analyse de stabilité. Vous pouvez définir les paramètres déterminants dans l'onglet Mode de flambement.
Dans la liste 'Type de source', sélectionnez si les déplacements sont basés sur un cas de charge ou une combinaison de charges.
Mode propre dynamique
Les imperfections sont basées sur les modes propres d'une analyse dynamique. Vous pouvez définir les paramètres déterminants dans l'onglet Mode propre dynamique.
Dans la liste 'Type de source', sélectionnez si les déplacements sont basés sur un cas de charge ou une combinaison de charges.
Groupe de cas d'imperfection
Ce type d'imperfection offre la possibilité de combiner les spécifications de plusieurs cas d'imperfection. Vous pouvez regrouper les cas d'imperfection dans l'onglet Groupe de cas d'imperfection et les mettre à l'échelle avec des facteurs.
Options
La case à cocher 'Considérer pour les combinaisons de charges générées' est activée par défaut. Cela garantit que le cas d'imperfection est pris en compte dans toutes les combinaisons de charges qui ne sont pas couvertes par une sélection manuelle dans l'onglet Attribution.
Exemple
Dans l'onglet 'Attribution', le cas de charge "Vent" est assigné manuellement. Ainsi, toutes les combinaisons de charges qui utilisent ce cas de charge sont également assignées automatiquement. En revanche, pour les combinaisons de charges sans vent, le cas d'imperfection n'est pris en compte que si l'option 'Assigner à toutes les combinaisons de charges sans cas d'imperfection assigné' est activée.
Charges équivalentes d'un cas de charge
Les Charges équivalentes sont disponibles comme type d'imperfection (voir l'image Sélectionner le type d'imperfection).
Vous pouvez décrire les imperfections dans un cas de charge par des charges équivalentes. Assignez à ce cas de charge la catégorie de cas de charge Sans afin qu'il ne soit pas pris en compte dans les combinaisons, mais uniquement comme cas de charge d'imperfection. De cette manière, vous pouvez par exemple définir des charges de stabilisation indépendamment des efforts normaux – contrairement aux inclinaisons ou "charges notionnelles" qui agissent comme charges équivalentes liées à l'effort normal.
Sélectionnez le cas de charge dans la liste ou créez un nouveau cas de charge avec le bouton
.
Inclinaison initiale via tableau
L'Inclinaison initiale est disponible comme type d'imperfection (voir l'image Sélectionner le type d'imperfection).
Imperfections d'étage
Vous pouvez décrire le déplacement normatif d'un bâtiment dans un tableau. Ainsi, vous n'avez pas besoin de définir des imperfections pour chaque poteau individuellement. Les plages d'étages du tableau déterminent comment les nœuds dans les sections de bâtiment sont déplacés.
Définissez les ordonnées des étages et assignez les inclinaisons. Avec le bouton
, vous pouvez ajouter des lignes. Veillez à un ordre croissant des ordonnées. À partir des spécifications, RFEM détermine un déplacement géométrique et l'applique aux nœuds EF.
Options
Si les imperfections ne doivent pas être rapportées au système de coordonnées global XYZ, vous pouvez sélectionner un 'Système de coordonnées' personnalisé ou en créer un nouveau. La 'Direction d'étage' définit l'ordonnée des étages ; ainsi, des inclinaisons initiales orientées verticalement sont également possibles.
La 'Direction d'imperfection' détermine dans quelle(s) direction(s) les inclinaisons sont appliquées. Avec le paramètre par défaut 'XY', les inclinaisons pour les directions X et Y sont indiquées dans le tableau. Si elles n'agissent que dans une seule direction, définissez l'axe correspondant dans la liste.
Dans le tableau, le 'Coefficient d'inclinaison est représenté comme inverse de 1'. Si vous désactivez la case à cocher, les valeurs apparaissent sous forme décimale.
Déformation statique
La Déformation statique est disponible comme type d'imperfection (voir l'image Sélectionner le type d'imperfection).
La 'Forme d'imperfection' est basée sur les déformations d'un cas de charge ou d'une combinaison de charges. Les pré-déformations géométriques sont mises à l'échelle sur une flèche d'imperfection.
Forme d'imperfection à partir de
Sélectionnez le cas de charge ou la combinaison de charges déterminant dans la liste. Avec le bouton
, vous pouvez créer un nouveau cas de charge ou une nouvelle combinaison de charges.
Flèche d'imperfection
Le 'Point de référence' détermine l'emplacement dans le modèle dont le déplacement sert de référence pour la flèche. En règle générale, il s'agit de l'emplacement avec le plus grand déplacement. Vous pouvez toutefois sélectionner un autre nœud dans la liste ou le définir graphiquement via le bouton
.
Si les imperfections ne doivent pas être rapportées au système de coordonnées global XYZ, vous pouvez sélectionner un 'Système de coordonnées' personnalisé ou en créer un nouveau. La 'Direction de mise à l'échelle' détermine l'orientation des imperfections. Avec les options 'S' et '-S', des imperfections spatiales sont possibles, comme elles se produisent par exemple dans les modèles de coque.
Indiquez la 'Flèche d'imperfection', qui représente le déplacement géométrique maximal. Les déplacements des nœuds EF sont mis à l'échelle sur cette valeur. La figure de déformation du cas de charge ou de la combinaison de charges indiqué ci-dessus sert de base.
Mode de flambement
Les paramètres du type d'imperfection Mode de flambement peuvent être définis lorsque, pour un cas de charge ou une combinaison de charges, la charge critique est calculée avec le module complémentaire Stabilité de la structure.
La 'Forme d'imperfection' est basée sur les valeurs propres d'un cas de charge ou d'une combinaison de charges. Les modes propres sont mis à l'échelle sur une flèche d'imperfection.
Forme d'imperfection à partir de
Sélectionnez le cas de charge ou la combinaison de charges déterminant dans la liste. Avec le bouton

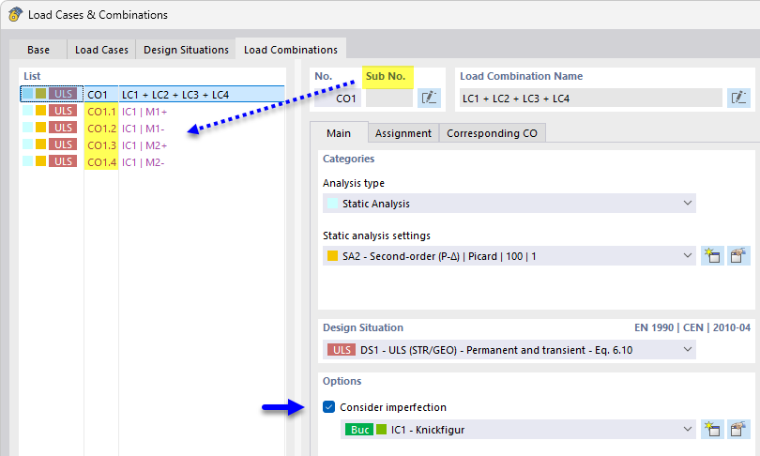

, vous pouvez créer un nouveau cas de charge ou une nouvelle combinaison de charges. Définissez ensuite dans la liste le mode de flambement sur lequel les imperfections doivent être basées.
Flèche d'imperfection
Le 'Point de référence' détermine l'emplacement dans le modèle dont le déplacement sert de référence pour la flèche. En règle générale, il s'agit de l'emplacement avec le plus grand déplacement. Vous pouvez toutefois sélectionner un autre nœud dans la liste ou le définir graphiquement via le bouton
.
Si les imperfections ne doivent pas être rapportées au système de coordonnées global XYZ, vous pouvez sélectionner un 'Système de coordonnées' personnalisé ou en créer un nouveau. La 'Direction de mise à l'échelle' détermine l'orientation des imperfections. Avec les options 'S' et '-S', des imperfections spatiales sont possibles, comme elles se produisent par exemple dans les modèles de coque (voir l'image Sélectionner la direction de mise à l'échelle).
Indiquez la 'Flèche d'imperfection', qui représente le déplacement géométrique maximal. Les déplacements des nœuds EF sont mis à l'échelle sur cette valeur. Les modes propres du cas de charge ou de la combinaison de charges indiqué ci-dessus servent de base.
Mode propre dynamique
Les paramètres du type d'imperfection Mode propre dynamique peuvent être définis lorsqu'une Analyse modale est effectuée pour un cas de charge ou une combinaison de charges.
La 'Forme d'imperfection' est basée sur les valeurs propres dynamiques d'un cas de charge ou d'une combinaison de charges. Les modes propres sont mis à l'échelle sur une flèche d'imperfection.
Forme d'imperfection à partir de
Sélectionnez le cas de charge ou la combinaison de charges déterminant dans la liste. Avec le bouton
, vous pouvez créer un nouveau cas de charge ou une nouvelle combinaison de charges. Définissez ensuite dans la liste le mode propre sur lequel les imperfections doivent être basées. Avec l'option 'Automatique', vous pouvez laisser le programme déterminer le mode propre déterminant.
Flèche d'imperfection
Vous pouvez définir les paramètres comme décrit dans la section Flèche d'imperfection pour un mode de flambement.
Groupe de cas d'imperfection
Le Groupe de cas d'imperfection est disponible comme type d'imperfection (voir l'image Sélectionner le type d'imperfection).
Vous pouvez regrouper plusieurs cas d'imperfection dans un groupe et ainsi les prendre en compte simultanément, par exemple. Cette possibilité est souvent utile pour le flambement de coques afin d'appliquer des imperfections globales et un flambement local.
Définissez les cas d'imperfection à combiner. Avec le bouton
, vous pouvez ajouter des lignes dans le tableau.
Vous pouvez affecter chaque cas d'imperfection d'un 'Facteur'. Déterminez via lOpérateur' si les cas d'imperfection agissent simultanément ('et') ou s'ils s'excluent mutuellement ('ou').
Attribution
Dans l'onglet Attribution, vous pouvez assigner au cas d'imperfection un ou plusieurs cas de charge ou également des combinaisons de charges. C'est seulement alors que le cas d'imperfection est pris en compte lors du calcul.
Assigner
Dans la colonne 'Assigner', tous les cas de charge que vous avez créés sont listés. Pour transférer un cas de charge dans la liste 'Objets assignés', vous pouvez utiliser les possibilités suivantes :
- Double-cliquez sur le cas de charge.
- Sélectionnez le cas de charge. Cliquez ensuite sur le bouton
.
Objets assignés
La colonne 'Objets assignés' gère tous les cas de charge que vous assignez au cas d'imperfection. Si, par exemple, le cas d'imperfection 'Vent en +X' doit être pris en compte avec le cas de charge 'Vent en +X', transférez ce cas de charge dans la liste comme décrit ci-dessus. Si l'Assistant de combinaison est actif, toutes les combinaisons de charges qui utilisent ce cas de charge sont également assignées.
Vous pouvez ainsi ajuster les cas d'imperfection avec les directions d'action des cas de charge : Un cas d'imperfection avec des inclinaisons en X, par exemple, agit pour la charge de vent en X, un cas d'imperfection en Y pour la charge de vent en Y. Pour les combinaisons de charges non assignées (celles sans charges de vent), chaque cas d'imperfection est pris en compte séparément. RFEM génère à chaque fois deux combinaisons de charges avec des critères de superposition identiques, mais des cas d'imperfection différents.
