Il est parfois nécessaire d'effectuer des analyses spécifiques pour les sections de barre massives d'une structure filaire, par exemple pour étudier des fondations ou des pieux forés dans un modèle solide. Pour ce faire, vous pouvez modéliser la section de barre comme un solide via des surfaces, mais cela demande un certain effort. La fonction Générer un solide à partir de la barre simplifie la tâche de représenter un élément barre 1D par des éléments solides 3D.

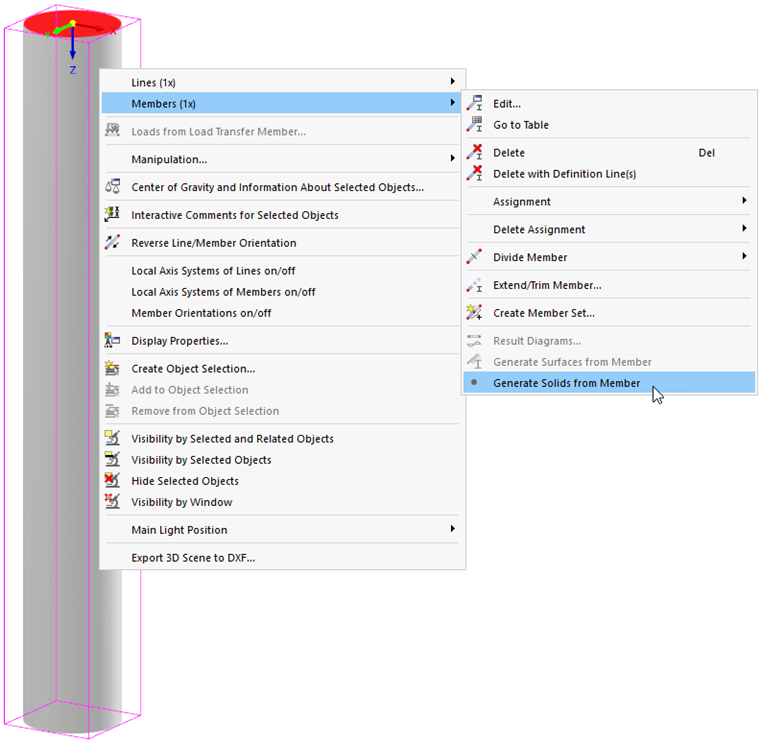

Cliquez avec le bouton droit de la souris sur la barre pour ouvrir son menu contextuel. Dans l'entrée Barres, sélectionnez la fonction Générer un solide à partir de la barre.
Un solide est généré à partir de la géométrie de la section et de la barre, dont les surfaces présentent le type de rigidité 'Sans épaisseur'. Les informations relatives à l'objet structurel 'Barre' sont perdues lors de la conversion.
