No registro Configurações e Opções, você pode ajustar o valor da aceleração da gravidade, as tolerâncias geométricas dos objetos e a orientação dos eixos, assim como fazer configurações para a conexão automática de objetos e a estimativa de custos.

Configurações

Nesta seção, você pode verificar o valor da 'aceleração da gravidade' g. Ele é usado para determinar o peso próprio das barras e superfícies, a conversão de massas ("constante de conversão de massa") e para análises dinâmicas. Um valor aproximado de 10.00 m/s2 é pré-definido, mas pode ser ajustado conforme necessário.

A 'Orientação para o Norte' descreve a posição do modelo em relação ao ponto cardeal principal. Uma orientação para o Norte de 0° é pré-definida, o que corresponde a uma orientação ao longo do eixo X global. Se deseja alterar a orientação do modelo, marque a caixa de seleção e insira o ângulo Φ.

Sugestão

Na FAQ Seta do Norte e Orientação para o Norte é explicado como ajustar a orientação para o norte e apresentar graficamente a seta do norte.

Tolerâncias do Modelo

Ao modelar ou importar dados de um programa CAD, podem ocorrer pequenas diferenças geométricas entre os objetos do modelo. O RFEM corrige automaticamente essas inconsistências se certas distâncias forem excedidas. Assim, nós muito próximos são unidos, linhas ou barras fora de planos são integradas em superfícies, ou linhas e barras minimamente inclinadas são classificadas como verticais.

As tolerâncias pré-definidas são adequadas para a maioria dos modelos. Para dimensionamentos de modelos pequenos, pode ser necessário ajustar as tolerâncias respectivamente.

Sugestão

As dicas de ferramenta dos campos explicam como as tolerâncias afetam o modelo.

Opções

As opções nesta seção controlam se no modelo serão utilizados "Representantes" de barras e conjuntos de barras, ou "Células de Superfície".

Se as caixas de seleção para 'Representantes de Barra' e 'Representantes de Conjunto de Barras' estiverem ativadas, os registros adicionais Representantes de Barra e Representantes de Conjunto de Barras estarão disponíveis no diálogo. Se a caixa de seleção 'Células de Superfície' estiver marcada, o programa reconhecerá automaticamente subáreas fechadas de superfícies. Este tipo de objeto é descrito no capítulo Células de Superfície.

A lista 'Ativar Gerador de Acoplamento Baseado em Regras' oferece a possibilidade de usar um gerador para acoplar objetos de modelo não conectados. Esta função é descrita no capítulo Gerador de Acoplamento Baseado em Regras. Com o botão Novo você pode criar um novo gerador, com o botão Editar editar o item selecionado na lista.

Eixos Globais XYZ

Esta seção regula a orientação do eixo global Z. Em aplicativos CAD, o eixo Z geralmente aponta para cima, enquanto em programas de análise estrutural, ele aponta para baixo. Para os cálculos, isso não faz diferença.

Se Z estiver direcionado para cima, na função 'Peso Próprio Ativo' no caso de carga (veja o capítulo Casos de Carga ) será automaticamente aplicado o fator -1.0 em Z.

Eixos Locais xyz

As denominações dos eixos das barras nas normas são diferentes. Aqui você pode decidir como as principais direções das barras, z ou y, e o eixo da superfície z são alinhados, para adaptar os sistemas de eixos locais às convenções regionais.

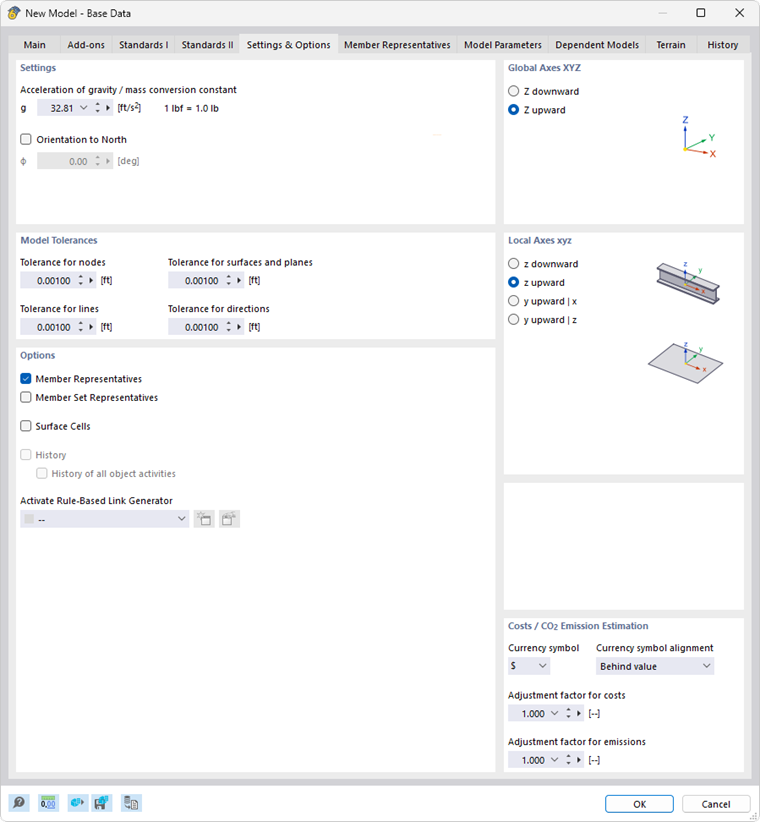

A disposição dos eixos locais das barras e superfícies é ilustrada nas figuras desta seção.

Estimativa de Custos / Emissões de CO2

A determinação dos custos e das emissões de CO2 de um modelo é feita com base nos elementos de barra, superfície e volume do modelo. Um procedimento usado na prática para calcular o custo total de um edifício é aplicado. O modelo é dividido em unidades como laje de subsolo, parede externa ou viga. Para essas unidades, são desenvolvidos custos unitários específicos, que cobrem todos os custos a serem considerados (preço por área, preço por comprimento, preço por peso). As massas das unidades individuais (peso, volume, área) são então multiplicadas pelos custos unitários correspondentes. Dessa forma, obtêm-se os custos parciais para cada unidade. A soma de todos os custos parciais resulta nos custos totais do modelo. A estimativa das emissões de CO2 é baseada na mesma abordagem.

Defina o símbolo da moeda para os custos. Os custos por unidade podem ser então definidos nos materiais e objetos.

Os fatores de ajuste permitem escalar globalmente os custos e as emissões de CO2 do modelo.
