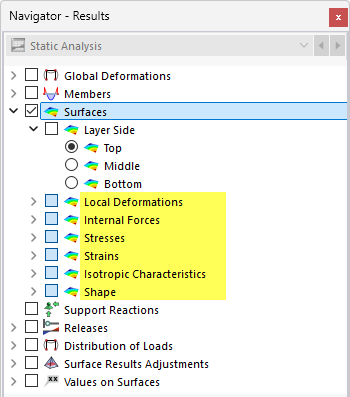

Os resultados para superfícies podem ser apresentados graficamente através da categoria do Navegador Superfícies. Os resultados numéricos das superfícies encontram-se nas categorias das tabelas Resultados por superfície nos pontos de grelha e Resultados por superfície nos nós de malha.
Nós de malha de EF e pontos de grelha

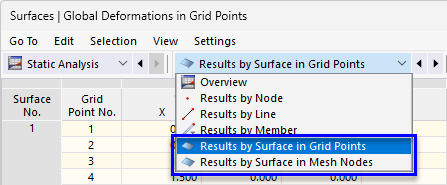

Os resultados gráficos baseiam-se nos resultados nos nós de malha de EF. Em formato de tabela, para além destes resultados dos nós de EF, estão também disponíveis os valores interpolados nos pontos de grelha que estão definidos para cada superfície (ver capítulo Superfícies). Esta grelha representa uma saída independente da malha de EF em pontos de resultado com espaçamentos regulares.
Os valores dos resultados dos pontos de grelha também podem ser representados no gráfico. Esta possibilidade está descrita no capítulo Valores de resultados em superfícies.
Lado da camada

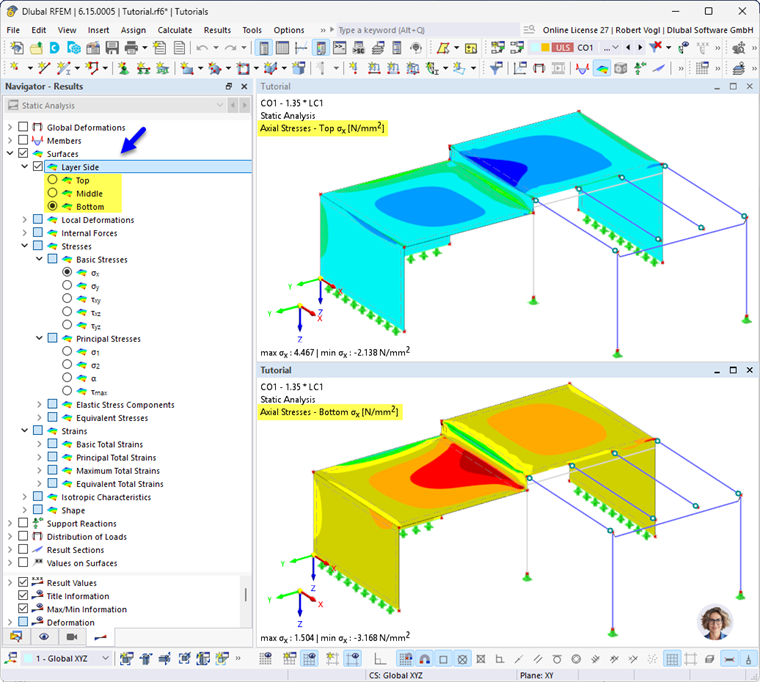

O campo de controlo do Navegador Lado da camada permite alternar rapidamente entre os resultados dos lados superior e inferior, bem como dos centros das superfícies.
Desta forma, pode, por exemplo, verificar as tensões e deformações que ocorrem nos lados de superfícies sujeitas a flexão. Os esforços internos da superfície, por outro lado, referem-se sempre aos resultados dos centros das superfícies da análise de elementos finitos (plano do modelo de arame).
Se o campo de controlo 'Lado da camada' estiver desativado, pode selecionar os resultados dos lados da superfície através dos campos de controlo das tensões e deformações (σx+, σx-, εx+, εx- etc.).
Superior / Inferior
Se o eixo z local estiver orientado para baixo nos Dados base do modelo, o lado superior encontra-se no lado da superfície na direção do eixo negativo z da superfície (−z), e o lado inferior corresponde na direção do eixo z positivo (+z). Se o eixo z local estiver orientado para cima, esta definição é invertida.
