Estrutura

Parâmetros e opções

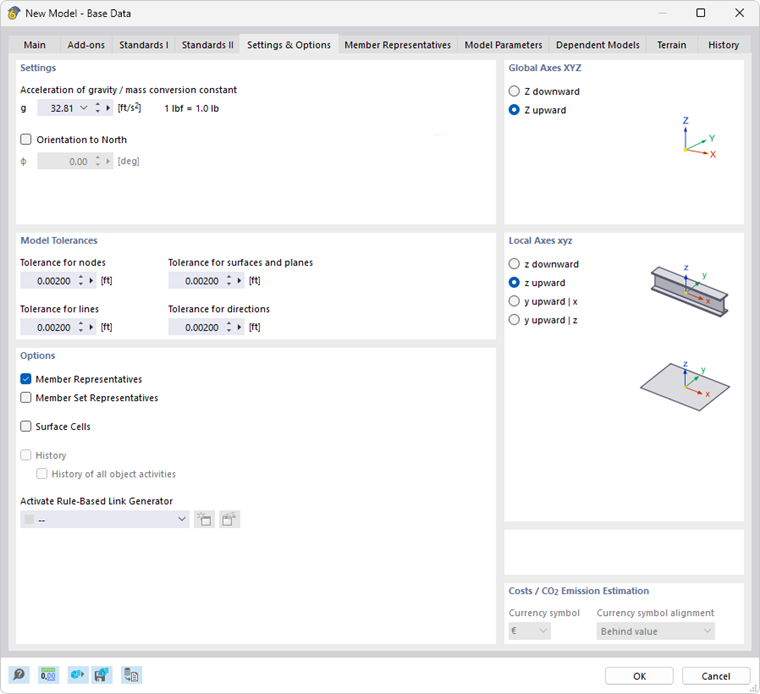

No registro Configurações e Opções, você pode ajustar o valor da aceleração do solo, as tolerâncias geométricas dos objetos e a orientação dos eixos.

Configurações

Nesta seção, você pode verificar o valor da 'Aceleração da Gravidade' g. Ela é usada para determinar o peso próprio das barras e superfícies, a conversão de massas (constante de "conversão de massa") e para análises dinâmicas. O valor aproximado de 10,00 m/s2 está pré-definido, e você pode ajustá-lo conforme necessário.

A 'Orientação para o Norte' descreve a posição do modelo em relação à direção cardinal principal. Uma orientação norte de 0° está pré-definida, o que equivale a uma orientação norte ao longo do eixo global X. Se você quiser mudar a orientação do modelo, marque a caixa de seleção e insira o ângulo Φ.

Sugestão

No FAQ Setas e Orientação do Norte, é explicado como definir a orientação para o norte e exibir graficamente a seta norte.

Tolerâncias do Modelo

Ao modelar ou importar dados de um programa CAD, podem ocorrer pequenas diferenças geométricas nos objetos do modelo. O RFEM corrige essas inconsistências automaticamente se certas distâncias forem menores que o limite. Desta forma, nós muito próximos são combinados, linhas ou barras fora dos planos são integradas em superfícies, ou linhas e barras minimamente inclinadas são classificadas como verticais.

As tolerâncias pré-definidas são adequadas para a maioria dos modelos. Para pequenas dimensões de modelo, pode ser necessário ajustar as tolerâncias conforme apropriado.

Sugestão

Os tooltips dos campos explicam como as tolerâncias afetam o modelo.

Opções

As opções nesta seção controlam se "Representantes" para barras e conjuntos de barras ou "Células de Superfície" são usados no modelo.

Se as caixas de seleção para 'Representantes de Barra' e 'Representantes de Conjunto de Barras' estiverem ativadas, os subregistros adicionais Assistente de Representantes de Barra e Assistente de Representantes de Conjunto de Barras estarão disponíveis no diálogo. Se a caixa de seleção 'Células de Superfície' estiver marcada, o programa reconhecerá automaticamente áreas fechadas de superfícies. Este tipo de objeto é descrito no capítulo Células de Superfície.

A lista 'Ativar Gerador de Acoplamento Baseado em Regras' oferece a possibilidade de usar um gerador para acoplar objetos do modelo não conectados. Esta função é descrita no capítulo Gerador de Acoplamento Baseado em Regras. Com o botão Novo você pode criar um novo gerador, com o botão Editar editar a entrada selecionada na lista.

Eixos Globais XYZ

Esta seção regula a orientação do eixo global Z. Em aplicações CAD, o eixo Z geralmente aponta para cima, enquanto em programas de análise estrutural aponta para baixo. Isto não tem impacto no cálculo.

Se Z estiver orientado para cima, na função ‘Peso Próprio Ativo’ no caso de carga (veja o capítulo Casos de Carga ) o fator -1,0 em Z é aplicado automaticamente.

Eixos Locais xyz

Nas normas, as denominações dos eixos das barras são reguladas de forma diferente. Aqui você pode definir como os eixos principais das barras z ou y e o eixo da superfície z estão orientados, para ajustar os sistemas de referência local às convenções regionais.

A posição dos eixos locais das barras e superfícies é ilustrada nos gráficos da seção.
