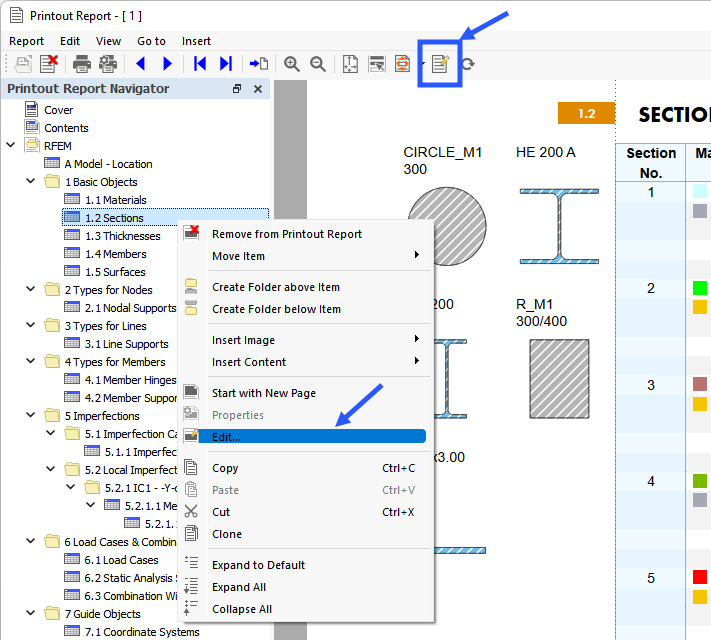

O Gestor de relatório de impressão gere os relatórios de impressão com os respetivos elementos incluídos. Abra esta caixa de diálogo através de uma das seguintes opções:
- Função Editar relatório de impressão no menu de relatório de impressão Editar
- Botão
na barra de ferramentas do relatório de impressão - Menu de contexto de uma entrada no 'Navegador de relatório de impressão'

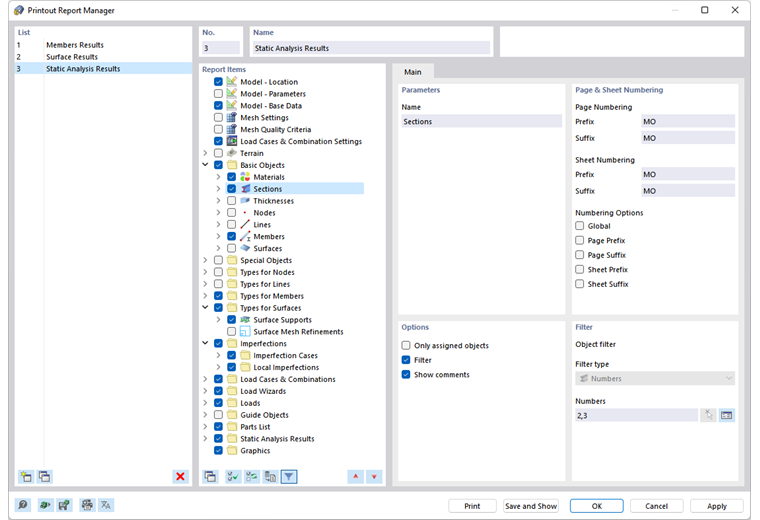

Aparece a caixa de diálogo 'Gestor de relatório de impressão' com a lista de todos os relatórios de impressão e uma estrutura de diretório de capítulos.
Lista
Selecione na lista o relatório de impressão cujo conteúdo pretende ajustar. Na secção 'Elementos de relatório' pode então definir os elementos do documento em todos os detalhes.
Se trabalhar com vários relatórios de impressão, deve atribuir uma designação a cada relatório de impressão na secção 'Nome'. Assim, pode distinguir bem os documentos.
Para criar um novo relatório de impressão, utilize os botões
ou
no final da lista.
Pode importar os elementos de relatório de um modelo ou guardar a seleção atual como modelo. Estas funções estão descritas no capítulo Modelo de relatório de impressão.
Elementos de relatório
Os capítulos do relatório de impressão estão listados numa estrutura de diretório. Em princípio, correspondem às entradas no 'Navegador - Dados'. Se marcar uma caixa de verificação, o capítulo correspondente é adicionado ao documento.
Alguns capítulos contêm subcategorias que pode ativar individualmente para a saída de impressão. Por exemplo, se marcar a opção 'Valores da secção transversal' sob a entrada 'Secções transversais', o RFEM insere um subcapítulo com os valores característicos das secções transversais no relatório de impressão.
Na pasta 'Gráficos' encontrará todas as imagens que imprimiu nesse diretório (ver imagem Selecionar diretório do relatório de impressão ).
Com o botão
na parte inferior da secção 'Elementos de relatório', pode ativar os elementos de um relatório padrão.
Geral

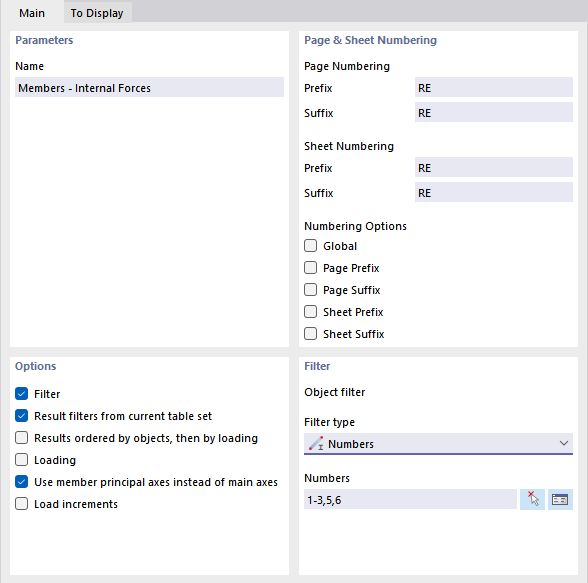

No separador Geral pode efetuar definições específicas para o capítulo que selecionou no navegador 'Elementos de relatório'. As opções disponíveis são adaptadas ao capítulo.
Parâmetros
O 'Nome' do capítulo corresponde à designação no navegador 'Elementos de relatório'. Se alterar a designação, este título de capítulo será utilizado no documento.

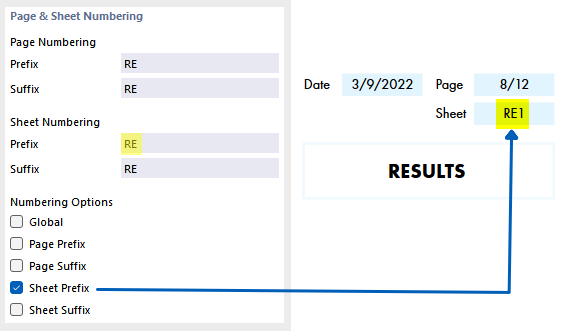

Numeração de páginas e folhas
Por padrão, as páginas são numeradas de forma contínua e geridas na sua totalidade sob uma 'folha'. Pode atribuir um símbolo de abreviatura precedido ou anexado à 'numeração de páginas' bem como à 'numeração de folhas'. As seguintes abreviaturas estão predefinidas para 'Prefixo' e 'Sufixo':
- MO: Dados do modelo
- IM: Imperfeições
- LA: Dados de carga
- ER: Resultados
Se pretender utilizar outras designações, selecione a categoria correspondente e introduza a abreviatura. Por razões de espaço, não deve ter mais de duas letras.
Com as caixas de verificação para as 'Opções de numeração', pode então controlar qual abreviatura é apresentada nos números de páginas ou de folhas.
A caixa de verificação 'Global' aplica a abreviatura da categoria atual a todo o relatório de impressão.
Opções
As caixas de verificação disponíveis nesta secção são adaptadas à categoria do relatório de impressão. Na imagem Separador 'Geral' verá as opções para os resultados de barra.
Apenas objetos atribuídos
A caixa de verificação controla se o documento contém todos os objetos e tipos de objeto definidos ou apenas aqueles que também são utilizados no modelo.
Filtro
Marque a caixa de verificação se pretender incluir apenas determinados objetos na documentação. Em seguida, pode definir esses objetos na secção Filtro.
Filtro de resultados do conjunto de tabelas atual
Para resultados, o RFEM utiliza normalmente os mesmos parâmetros que nas tabelas. Se remover a marca de verificação predefinida, pode compilar no separador Para apresentar as linhas e colunas de resultados para a saída de impressão segundo critérios definidos pelo utilizador, que são independentes dos critérios de filtro das tabelas (ver Gestor de tabelas de resultados ).
Resultados ordenados por objetos e depois por carga
Por padrão, os resultados são listados ordenados por casos de carga, combinações e situações de dimensionamento. Se marcar a caixa de verificação, a saída é efetuada pela ordem dos números dos objetos individuais – por exemplo, os resultados dos casos de carga 1 a 5 para a barra 1, depois os resultados desses casos de carga para a barra 2 etc.
Carga
Marque a caixa de verificação se pretender incluir apenas determinados casos de carga, situações de dimensionamento ou combinações na documentação. Em seguida, pode definir a carga no separador Casos de carga/Combinações.
Utilização de eixos principais em vez de eixos da barra
Como regra, os resultados de barra são apresentados referidos aos eixos principais. Se utilizar secções transversais assimétricas e pretender uma saída referida aos eixos de entrada y e z, desative a caixa de verificação.
A imagem Eixos da barra y/z e eixos principais u/v mostra os sistemas de eixos de uma barra com secção transversal assimétrica.
Incrementos de carga
Marque esta opção se tiver definido incrementos de carga e pretender os resultados dos passos individuais na documentação.
Filtro

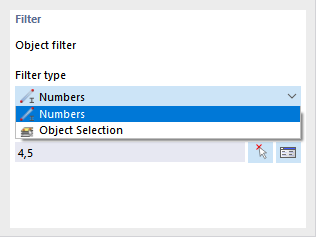

Esta secção é apresentada quando a caixa de verificação 'Filtro' está ativada na secção 'Opções'. Aqui pode definir os objetos cujas propriedades ou resultados são relevantes para a sua documentação. Defina primeiro na lista 'Tipo de filtro' segundo que critério pretende filtrar os objetos.
Introduza agora no campo abaixo os 'números' dos objetos ou selecione a seleção de objeto relevante na lista. Se filtrar por números, pode definir os objetos graficamente no modelo através do botão
. O botão

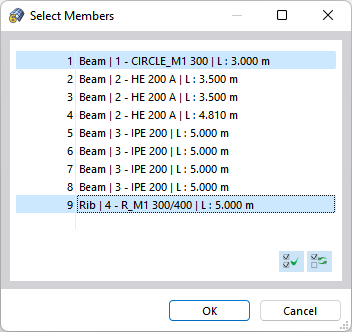

oferece a possibilidade de selecionar os objetos numa lista.
Para selecionar várias entradas na lista, mantenha a tecla Ctrl premida ao clicar.

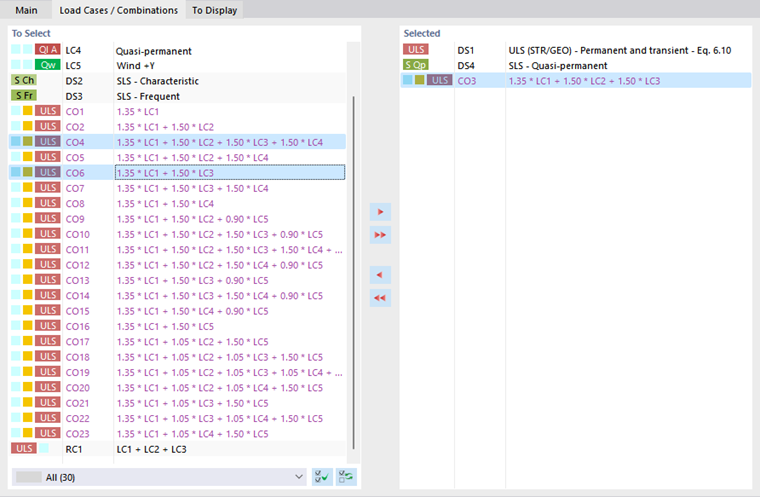

Casos de carga/Combinações
O separador Casos de carga/Combinações está disponível quando marcou a caixa de verificação 'Carga' na secção 'Opções' para uma categoria de resultados. Aqui pode selecionar os casos de carga, situações de dimensionamento e combinações cujos resultados pretende no relatório de impressão.
Na coluna 'Para selecionar' estão listados todos os casos de carga, situações de dimensionamento e combinações que criou. Para transferir uma entrada para a lista 'Selecionado', pode utilizar as seguintes possibilidades:
- Clique duas vezes na entrada.
- Selecione o caso de carga ou a combinação. Com a tecla Ctrl premida, pode selecionar várias entradas. Em seguida, clique no botão
.
Se as cargas selecionadas foram calculadas com êxito, apenas esses resultados são apresentados na categoria de resultados selecionada.
- banner.text

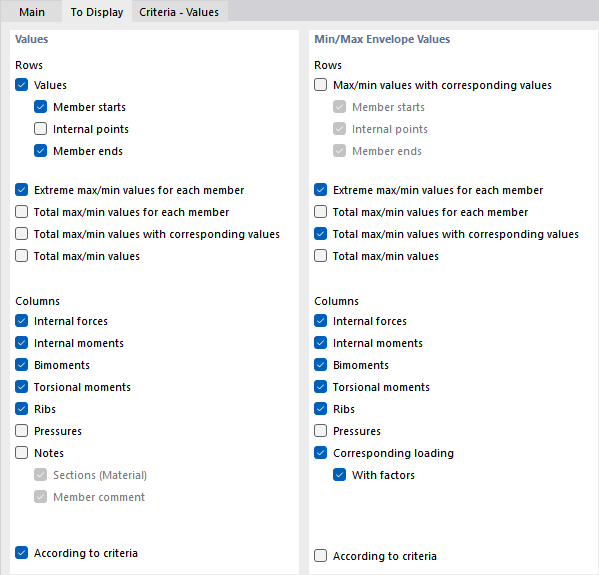

Para apresentar
As entradas no separador Para apresentar estão acessíveis quando desativou a caixa de verificação 'Filtro de resultados do conjunto de tabelas atual' na secção 'Opções' para uma categoria de resultados.
Nas secções 'Valores' e 'Envolvente de resultados Min/Max' pode controlar em detalhe a saída dos resultados para casos de carga e combinações ou situações de dimensionamento. As linhas e colunas das tabelas correspondentes são apresentadas ou ocultadas em conformidade no documento.
A caixa de verificação 'Segundo critérios' permite-lhe apresentar determinados valores de resultados no relatório de impressão. Pode definir os critérios para a saída de resultados em separadores separados (ver secção Critérios).

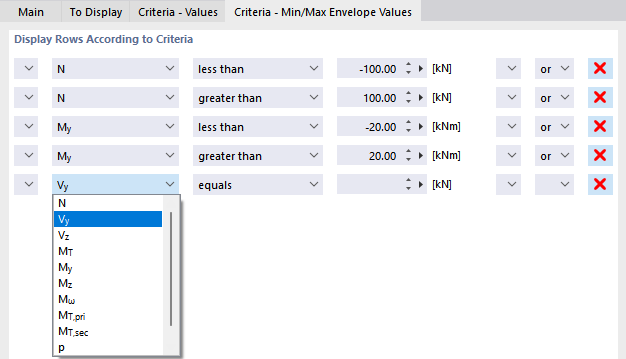

Critérios - Valores | Critérios - Envolvente de resultados Min/Max
Os separadores Critérios - Valores e Critérios - Envolvente de resultados Min/Max estão disponíveis quando marcou no separador 'Para apresentar' a caixa de verificação 'Segundo critérios' para os valores ou para a envolvente de resultados. Aqui pode descrever condições definidas pelo utilizador que os resultados dos casos de carga e combinações ou situações de dimensionamento têm de cumprir para aparecerem no relatório de impressão.
Selecione o tipo de resultado na segunda coluna. Nas duas colunas seguintes, indique então que critério deve aplicar-se. Estão disponíveis as seguintes condições:
- igual
- é diferente
- maior que
- maior ou igual
- menor que
- menor ou igual
Para definir um critério adicional, selecione na última coluna a entrada 'ou' (cada critério conta por si) ou 'e' (cada critério tem de ser cumprido). Defina então na nova linha a próxima condição.
Botões
Os botões na parte inferior da caixa de diálogo 'Gestor de relatório de impressão' têm as seguintes funções:
|
Abre a caixa de diálogo Modelo de relatório de impressão para importar um modelo |
|
Abre a caixa de diálogo Modelo de relatório de impressão para guardar a seleção atual como modelo |
|
Abre a caixa de diálogo Definições de impressora e de página para configurar a impressora |
|
Abre a caixa de diálogo Selecionar idioma para definir o idioma |
| Imprimir | Envia o relatório de impressão selecionado para a impressora |
| Guardar e mostrar | Fecha a caixa de diálogo e gera a pré-visualização do relatório de impressão selecionado |
| OK | Fecha a caixa de diálogo sem mostrar o relatório de impressão |
| Cancelar | Fecha a caixa de diálogo sem guardar as modificações |
| Aplicar | Guarda as modificações sem fechar a caixa de diálogo nem mostrar o relatório de impressão |
