Manchmal ist es notwendig, für gedrungene Querschnitte eines Stabwerks spezifische Analysen durchzuführen, beispielsweise um Fundamente oder Bohrpfähle in einem Volumenmodell zu untersuchen. Hierzu können Sie den Stabquerschnitt über Flächen als Volumen modellieren, was aber mit Aufwand verbunden ist. Die Funktion Volumenkörper aus Stab generieren vereinfacht die Aufgabe, ein 1D-Stabelement über 3D-Volumenelemente abzubilden.

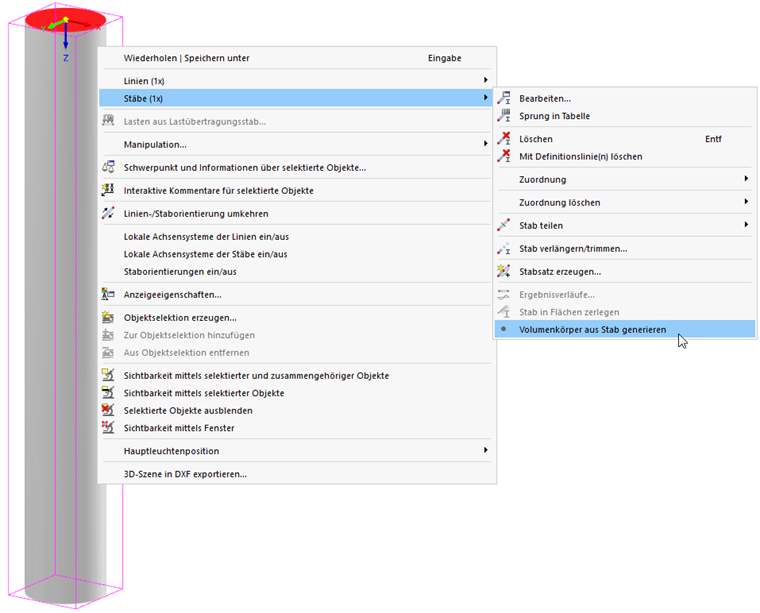

Klicken Sie den Stab mit der rechten Maustaste an, um dessen Kontextmenü aufzurufen. Wählen Sie dort im Eintrag Stäbe die Funktion Volumenkörper aus Stab generieren.
Aus der Geometrie des Querschnitts und des Stabes wird ein Volumenkörper erzeugt, dessen Flächen den Steifigkeitstyp 'Ohne Dicke' aufweisen. Bei der Konvertierung gehen die Informationen zum Strukturobjekt 'Stab' verloren.
