Ergebnisverläufe im Querschnitt

Der Ergebnisverläufe im Querschnitt bilden den Spannungszustand im Betonquerschnitt und den Bewehrungsstäben ab. Um diese Darstellung aufzurufen, klicken Sie auf die Schaltfläche . Sie steht in den Ergebnistabellen der Kategorie 'Betonbemessung' für Stabobjekte zur Verfügung, nicht jedoch für Flächen.

Schaltfläche 'Ergebnisverläufe im Querschnitt' in Tabellen-Symbolleiste

Es erscheint das Fenster 'Ergebnisverläufe im Querschnitt'.

Ergebnisverläufe im Querschnitt mit Spannungen von Beton und Bewehrung

Die Grafik zeigt den Spannungszustand des Betons und der Bewehrungsstäbe, der für das Ergebnis der aktuellen Tabellenzeile vorliegt.

Sie können die Grafik wie gewohnt mit der Maus steuern. Die Ergebnisdarstellung lässt sich aber auch mit den Schaltflächen in der Symbolleiste anpassen. Sie sind mit folgenden Funktionen belegt:

Schaltfläche	Funktion
	Zeigt Werte in allen Spannungspunkten und Bewehrungsstäben an
	Zeigt nur Extremwerte von positiven und negativen Spannungen an
	Ermöglicht Skalierung der Spannungsverläufe über Faktor in [%]
	Stellt Querschnittskontur dar
	Stellt Bemaßung dar
	Stellt Achsensystem dar
	Stellt Schubmittelpunkt dar
	Stellt Bügelbewehrung dar
	Stellt Grafik in perspektivischer Projektion dar
	Öffnet Fenster 'Informationen über Querschnitt'
	Ermöglicht Drucken der aktuellen Darstellung
	Stellt Gesamtansicht der Ergebnisverläufe im Querschnitt dar

Wenn Sie die Dehnungen von Querschnitt und Bewehrung darstellen möchten, öffnen Sie zusätzlich den Dialog Nachweisdetails für die gleiche Tabellenzeile (ohne die Ergebnisverläufe zu schließen). Selektieren Sie dort in der Kategorie 'Vorhandene Bewehrung' → 'Dehnungszustand' eine der Zeilen für die Dehnungen.

Dehnungen im Querschnitt darstellen

Querschnittswerte für die Schubbemessung

Über die Schaltfläche ‘’’Wirksame Querschnittsbemessungseigenschaften’’’ in der Symbolleiste können Sie zusätzliche Werte in der Grafik einblenden. Diese Werte werden für die Schubbemessung verwendet und beziehen sich auf die Richtung der Querkraft V_Ed.

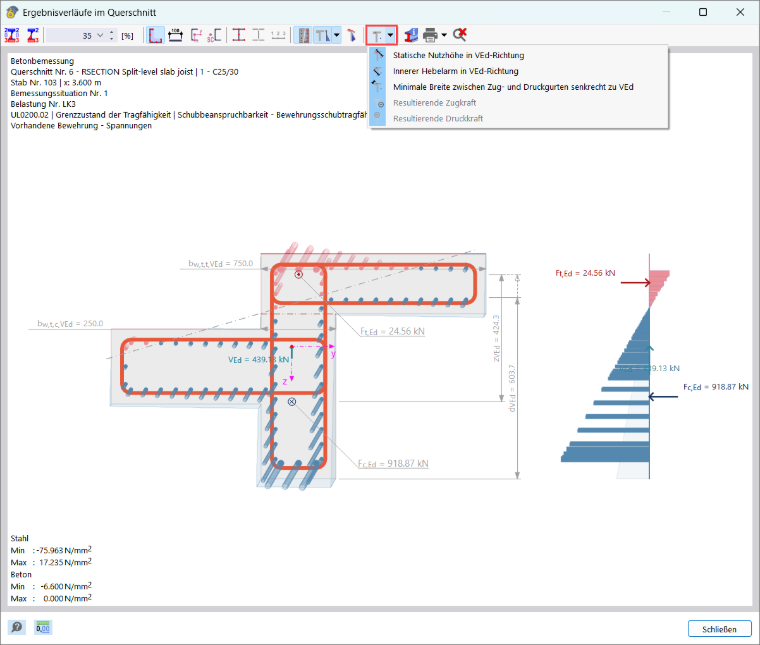

Ergebnisverläufe im Querschnitt - Wirksame Querschnittsbemessungseigenschaften

• Statische Nutzhöhe in VEd-Richtung: Zeigt die statische Nutzhöhe d_VEd in Richtung der einwirkenden Querkraft. Sie wird als Bemaßung vom gedrückten Rand bis zum Schwerpunkt der Zugbewehrung dargestellt.

• Innerer Hebelarm in VEd-Richtung: Zeigt den inneren Hebelarm z_VEd in Richtung der einwirkenden Querkraft. Er entspricht dem Abstand zwischen der resultierenden Zugkraft und der resultierenden Druckkraft.

• Minimale Breite zwischen Zug- und Druckgurten senkrecht zu VEd: Zeigt die kleinste Querschnittsbreite senkrecht zur Querkraftrichtung, getrennt für den Zuggurt (b_w,t,VEd) und den Druckgurt (b_w,c,VEd).

• Resultierende Zugkraft: Zeigt die Lage und den Betrag der resultierenden Zugkraft F_t,Ed im Querschnitt.

• Resultierende Druckkraft: Zeigt die Lage und den Betrag der resultierenden Druckkraft F_c,Ed im Querschnitt.

Grafikausdruck

Mit der Listenschaltfläche können Sie die aktuelle Grafik direkt drucken, als PDF speichern oder in das Ausdruckprotokoll übergeben. Die anzuzeigenden Details lassen sich dabei auch in der Druckvorschau festlegen.

Ergebnisverläufe in Ausdruckprotokoll drucken
