Úpravy výsledků ploch

Úprava výsledků plochy popisuje oblast v modelu, jejíž grafické výsledky nejsou znázorněny podle skutečných průběhů, ale jako průměry. Pomocí uživatelem definované oblasti úpravy můžete vyhodnocovat vyhlazené vnitřní síly plochy. Funkce odpovídá „oblasti vyhlazení" v RFEM 5.

Parametr

Pro 'tvar' oblasti jsou k dispozici následující možnosti výběru:

  • Obdélník
  • Kruh
  • Elipsa

' rozměry' oblasti zadejte pomocí parametrů specifických pro tvar. Jsou znázorněny v grafice dialogového okna. Pokud je třeba oblast otočit, můžete zadat hodnotu 'úhlového pootočení'.

Středová poloha

Zadejte střed oblasti úpravy. Souřadnice můžete zadat přímo nebo je graficky definovat pomocí tlačítka Vybrat jednotlivě .

Typ úpravy

V této části můžete určit, které vnitřní síly plochy mají být při vyhlazení zohledněny. Lze zadat samostatná nastavení pro 'směr u' (první směr) a 'směr v' (druhý směr, kolmý ke směru u). Seznam (viz obrázek Nová úprava výsledků plochy) nabízí následující možnosti:

  • Průměrování my, mxy, vy, ny, nxy: přednastavení pro základní vnitřní síly ve směru plochy y
  • Průměrování mx, mxy, vx, nx, nxy: přednastavení pro základní vnitřní síly ve směru plochy x
  • Plocha kontaktních napětí: Tato možnost je v současnosti (listopad 2024) relevantní pouze pro Add-On Ocelové spoje. Pro vyhodnocování vnitřních sil RFEM zatím nemá žádnou funkci.

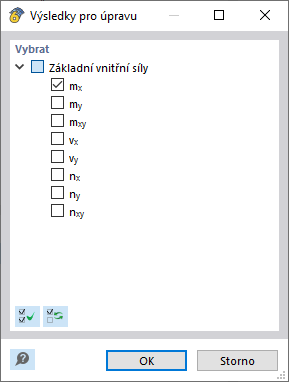

  • Uživatelem definováno: Výsledky vybraných typů vnitřních sil jsou průměrovány. Pomocí tlačítka Úpravy určete relevantní vnitřní síly plochy (viz obrázek Výběr typů vnitřních sil).
  • Nula: Výsledky v rámci oblasti jsou nastaveny na nulu. Pomocí tlačítka Úpravy můžete určit typ(y) vnitřních sil (viz obrázek Výběr typů vnitřních sil).
  • Bez úpravy: Vnitřní síly plochy nejsou průměrovány, ale jsou vydávány běžným způsobem.

Průmět ve směru

Tato část řídí vztah definované oblasti k plochám. Obvykle probíhá průmět kolmo na plochy. Je však možné také globální směry průmětu nebo libovolné průmětné vektory.

'Vektor' lze graficky definovat pomocí tlačítka Vybrat jednotlivě kliknutím na dva body.
