Dostosowania wyników powierzchni

Eine Flächenergebnisanpassung beschreibt einen Bereich im Modell, dessen grafische Ergebnisse nicht mit den tatsächlichen Verläufen, sondern als Mittelwerte dargestellt werden. Mit einem benutzerdefinierten Anpassungsbereich können Sie die geglätteten Flächenschnittgrößen auswerten. Die Funktion entspricht dem "Glättungsbereich" von RFEM 5.

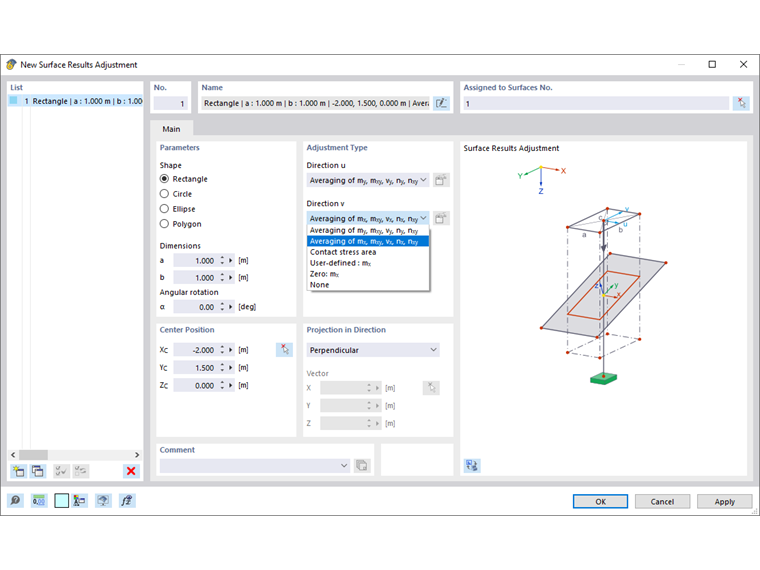

Okno dialogowe "Nowe dostosowanie wyników powierzchni"

Parameter

Für die 'Form' des Bereichs stehen folgende Möglichkeiten zur Auswahl:

• Rechteck
• Kreis
• Ellipse

Geben Sie die 'Abmessungen' des Bereichs über die formspezifischen Parameter an. Sie sind in der Dialoggrafik veranschaulicht. Falls der Bereich gedreht werden muss, können Sie den Wert der 'Winkeldrehung' festlegen.

Mittelposition

Geben Sie den Mittelpunkt des Anpassungsbereichs an. Sie können die Koordinaten eintragen oder über die Schaltfläche grafisch festlegen.

Anpassungsart

In diesem Abschnitt können Sie festlegen, welche Flächenschnittgrößen bei der Glättung berücksichtigt werden sollen. Sie können getrennte Vorgaben für die 'Richtung u' (erste Richtung) und 'Richtung v' (zweite Richtung orthogonal zur Richtung u) treffen. Die Liste (siehe Bild Neue Flächenergebnisanpassung) bietet folgende Auswahlmöglichkeiten:

• Mittelung von m_y, m_xy, v_y, n_y, n_xy: Voreinstellung für Grundschnittgrößen in Flächenrichtung y
• Mittelung von m_x, m_xy, v_x, n_x, n_xy: Voreinstellung für Grundschnittgrößen in Flächenrichtung x
• Kontaktspannungsfläche: Diese Option ist aktuell (November 2024) nur für das Add-On Stahlanschlüsse relevant. Für die Auswertung von RFEM-Schnittgrößen ist sie noch ohne Funktion.
• Benutzerdefiniert: Die Ergebnisse ausgewählter Schnittgrößenarten werden gemittelt. Legen Sie über die Schaltfläche die relevanten Flächenschnittgrößen fest (siehe Bild Schnittgrößenarten auswählen).
• Null: Die Ergebnisse innerhalb des Bereichs werden zu null gesetzt. Über die Schaltfläche können Sie die Schnittgrößenart(en) festlegen (siehe Bild Schnittgrößenarten auswählen).
• Ohne: Die Flächenschnittgrößen werden nicht gemittelt, sondern regulär ausgegeben.

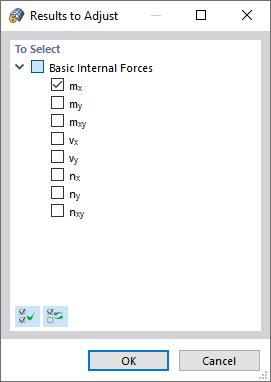

Wybór typów sił wewnętrznych

Projektion in Richtung

Dieser Abschnitt steuert den Bezug des definierten Bereichs zu den Flächen. In der Regel erfolgt die Projektion senkrecht zu den Flächen. Es sind jedoch auch globale Projektionsrichtungen oder beliebige Projektionsvektoren möglich.

Wybór kierunku rzutowania

Der 'Vektor' ist über die Schaltfläche durch Anklicken von zwei Punkten grafisch festlegen.
