Zatížení na uzly

Zatížení na uzel jsou síly, momenty nebo hmotnosti, které působí na uzly.

V seznamu vyberte 'zatěžovací stav', kterému chcete přiřadit zatížení.

Základní údaje

V záložce Základní údaje se nastavují základní parametry zatížení.

Kategorie

V seznamu 'Typ zatížení' jsou k dispozici následující možnosti:

  • Síla: zatížení je vektorová veličina.
  • Moment: zatížení je součinem síly a délky ramene.
  • Složky: síla nebo moment mohou být popsány pomocí svých složek, které působí v osách globálního nebo uživatelem definovaného souřadného systému.
  • Hmota: Pro dynamické analýzy je hmota vlastností látky.

Důležité

Pokud se má při výpočtu zohlednit nějaká hmota, aktivujte v 'Nastavení pro statickou analýzu' možnost Aktivní hmota (viz obrázek Základní nastavení ).

Pokud se zatížení na uzel nevztahuje ke globálnímu 'souřadnému systému' XYZ, je možné vybrat uživatelský souřadný systém nebo vytvořit nový.

Směr působení zatížení stanovíme v seznamu 'směr zatížení'. K dispozici jsou tři směry globálního souřadného systému X, Y a Z a pro uživatelsky definované souřadné systémy směry U, V a W.

Parametry

Zadejte hodnotu velikosti síly, momentu nebo hmotnosti. U typu zatížení 'Složky' zadáváte poměrné části zatížení.

Informace

Kladný moment působí pravotočivě okolo příslušné kladné osy. Pro zadání znaménka vám pomáhá globální souřadnicový kříž v pracovním okně.

Možnosti

Zaškrtávací políčka v této sekci slouží k zadání dalších parametrů zatížení na uzel. V závislosti na výběru Specifický směr, Excentricita síly, posunuté zobrazení nebo Importovat podporovou reakci jsou přidány záložky.

Zobrazení vektoru zatížení lze ovlivnit pomocí volby 'Zobrazit na protější straně'.

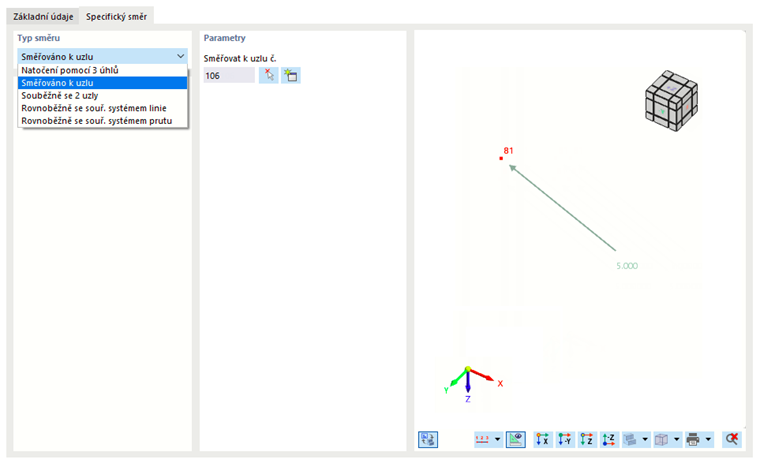

Specifický směr

Záložka Specifický směr umožňuje orientovat zatížení na uzel nezávisle na souřadném systému.

V seznamu vyberte 'Typ směru'. V sekci 'Parametry' je pak možné zatížení natočit okolo os X, Y a Z, směřovat ho k jednomu nebo dvěma uzlům nebo ho uspořádat rovnoběžně s prutem nebo linií. Tlačítkem Vyberte jednotlivě vybereme referenční objekty graficky.

Excentricita síly

Pokud zatížení nepůsobí přímo na uzel, lze v záložce Excentricita síly zadat excentricitu.

Zadejte 'souřadnice excentricity'. Vzdálenosti jsou v globálních směrech X, Y a Z. V případě uživatelsky definovaného souřadného systému se excentricity vztahují k natočeným osám X'Y'Z'.

Informace

Při výpočtech podle teorie II. nebo III. řádu si zatížení udržuje svoji globálně definovanou excentricitu. Nenastaví se podle natočení uzlu.

Posunuté zobrazení

V záložce Posunuté zobrazení je možné provést nastavení pro zlepšení zobrazení zatížení na uzel.

Na rozdíl od excentricity síly se zatížení posouvá pouze pro grafické zobrazení. Nevznikají tak žádné momenty. Zadejte 'odsazení' v globálních směrech.

V textovém poli 'Velikost/vzdálenost' lze upravit velikost zobrazení šipky zatížení.

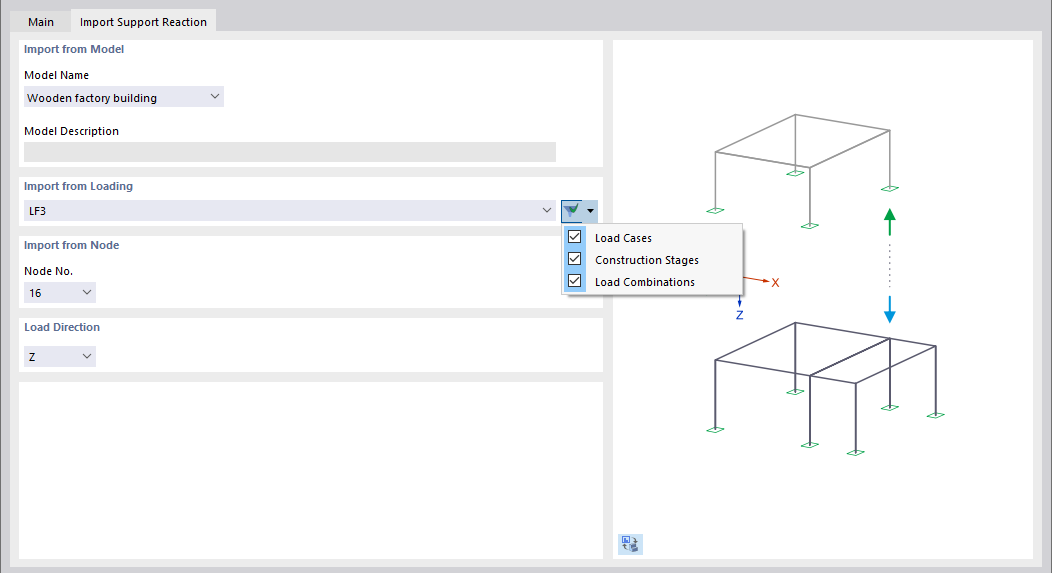

Importovat podporovou reakci

Záložka Importovat podporovou reakci umožňuje importovat podporovou sílu nebo podporový moment uzlu z jiného modelu jako zatížení. Můžete například analyzovat 2D stropní desky přenosem zatížení z podlaží na podlaží.

Tip

FAQ 5363 popisuje příklad, jak lze přenést podporové reakce z jiného modelu.

Importovat z modelu

V seznamu 'Název modelu' vyberte model, ze kterého chcete importovat podporovou reakci ("původní model"). Tento model se musí nacházet ve stejném projektu Dlubal a musí mít jiné ID modelu (viz kapitola Parametry modelu ).

Importovat ze zatížení

V seznamu jsou k dispozici všechny zatěžovací stavy a kombinace zatížení, které jsou k dispozici v původním modelu. Kombinace výsledků a návrhové situace nejsou k dispozici, protože nelze importovat obálkové podporové reakce. Pomocí tlačítka se seznamem Seznam filtrů lze záznamy filtrovat (viz obrázek výše).

Nezáleží na tom, zda jsou v původním modelu k dispozici výsledky zatěžovacího stavu nebo kombinace zatížení. Během výpočtu se příslušné výsledky spočítají automaticky na pozadí.

Informace

Reakční zatížení je vázáno na zatížení na podporu původního modelu. Pozdější změny v původním modelu se automaticky převezmou do cílového modelu. Tímto způsobem lze propojit modely stejného projektu.

Importovat z uzlu

V seznamu vyberte číslo podepřeného uzlu, jehož podporovou sílu nebo podporový moment chcete převzít. Pomocí možnosti Typ zatížení v záložce 'Základní údaje' lze určit, zda se má převzít síla nebo moment.

Směr zatížení

Vyberte globální osu, jejíž složka podporové reakce se má při importu zohlednit.

Tip

Pro import všech složek zatížení vyberte typ zatížení Složky v záložce 'Základní údaje'. Poté je v seznamu Směr zatížení k dispozici možnost Vše pro stanovení všech směrů zatížení.
