Obciążenia węzłowe to siły, momenty lub masy działające na węzły.
Z listy należy wybrać 'Przypadek obciążenia', do którego ma zostać przypisane obciążenie.
Główne
Zakładka Główne umożliwia zarządzanie podstawowymi parametrami obciążeń.
Kategorie
Na liście 'Typ obciążenia' dostępne są następujące opcje:
- Siła: Obciążenie jest wielkością wektorową.
- Moment: Obciążenie jest iloczynem siły i ramienia siły.
- Składowe: Siłę lub moment można wyrazić przez ich składowe odnoszące się do osi globalnego lub zdefiniowanego przez użytkownika układu współrzędnych.
- Masa: Masa jest właściwością materii uwzględnianą w Analizach dynamicznych.
Jeżeli obciążenie węzłowe nie odnosi się do globalnego 'Układu współrzędnych' XYZ, można wybrać z listy lub utworzyć nowy układ współrzędnych zdefiniowany przez użytkownika.
Aby określić kierunek działania obciążenia, należy wybrać z listy 'Kierunek obciążenia'. Do wyboru dostępne są trzy kierunki globalnego układu współrzędnych X, Y i Z, a w przypadku układu zdefiniowanego przez użytkownika - kierunki U, V i W.
Parametry
Określ wartość obciążenia siłą, momentem lub masą. W przypadku typu obciążenia 'Składowe' wielkości obciążenia można wprowadzić proporcjonalnie.
Opcje
Przy użyciu pól wyboru w tej sekcji okna można zdefiniować dalsze właściwości obciążenia węzłowego. W zależności od wyboru zostają dodane zakładki Określony kierunek, Mimośród siły, Wyświetlanie z przesunięciem lub Importuj reakcję podporową.
Za pomocą opcji 'Wyświetlanie po przeciwnej stronie' można wpływać na wyświetlanie wektora obciążenia.

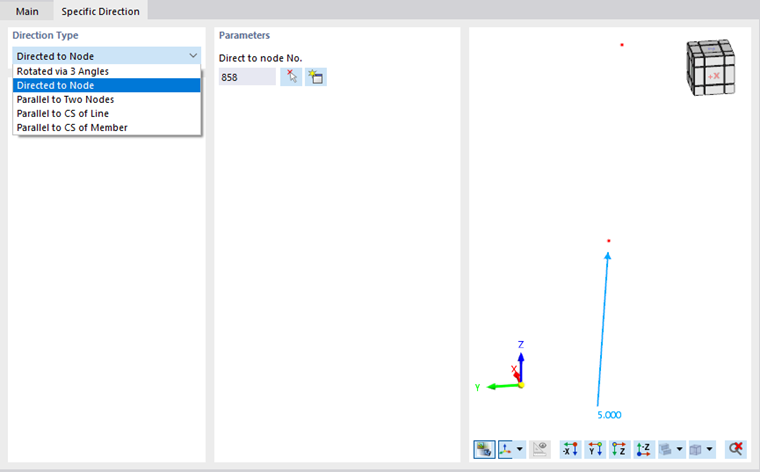

Określony kierunek
Zakładka Określony kierunek umożliwia zorientowanie obciążenia węzłowego niezależnie od układu współrzędnych.
Z listy należy wybrać 'Typ kierunku'. W sekcji 'Parametry' można następnie obrócić obciążenie względem osi X, Y, Z, ustawić względem jednego lub dwóch węzłów lub umieścić obciążenie równolegle do pręta lub linii. Za pomocą przycisku
należy wybrać graficznie obiekty odniesienia.
Mimośród siły
Jeżeli obciążenie nie działa bezpośrednio na węzeł, w zakładce Mimośród siły można określić mimośród.
Wprowadź 'Rzędne mimośrodu'. Odległości odnoszą się do globalnych kierunków X, Y i Z. W przypadku układu współrzędnych zdefiniowanego przez użytkownika mimośrody odnoszą się do obróconych osi X'Y'Z'.
Wyświetlanie z przesunięciem
W zakładce Wyświetlanie z przesunięciem można wprowadzić ustawienia poprawiające wyświetlanie obciążenia węzłowego.
W przeciwieństwie do mimośrodu siły obciążenie jest przesuwane tylko w celu wyświetlenia graficznego. Nie powstają przy tym dodatkowe momenty. Określ 'Odsunięcie' w kierunkach globalnych.
Za pomocą pola wprowadzania 'Rozmiar/Odległość' można dostosować rozmiar wyświetlanej strzałki obciążenia.

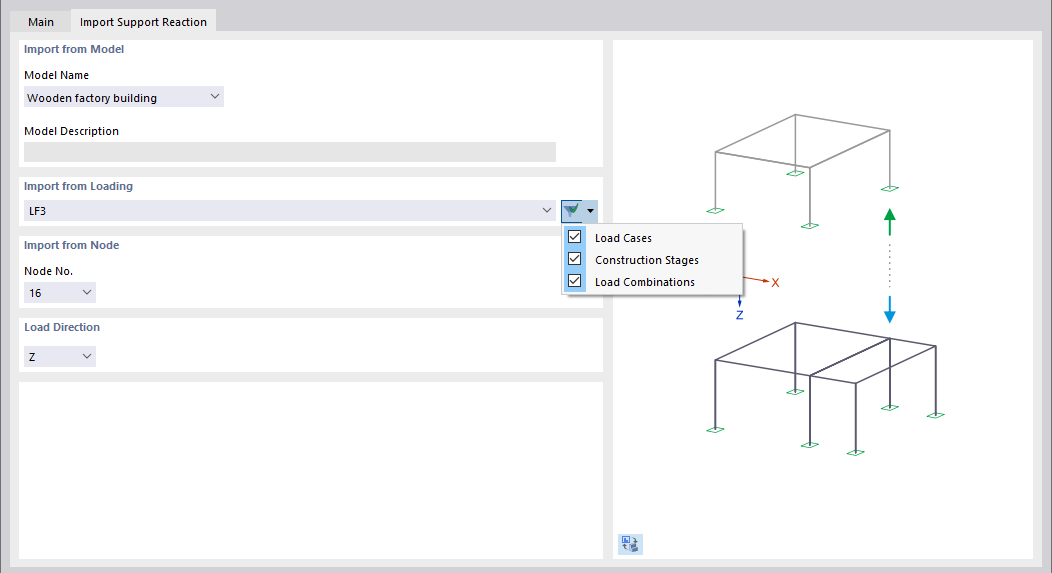

Importuj reakcję podporową
Zakładka Importuj reakcję podporową umożliwia importowanie siły podporowej lub momentu podporowego węzła z innego modelu jako obciążenia. W ten sposób można na przykład analizować płyty stropowe 2D, kopiując obciążenia z kondygnacji na kondygnację.
Importuj z modelu
Z listy 'Nazwa modelu' należy wybrać model, z którego ma zostać zaimportowana reakcja podporowa („oryginalny model”). Model ten musi znajdować się w tym samym projekcie Dlubal i mieć inny numer ID (patrz rozdział Parametry modelu ).
Importuj z obciążenia
Na liście dostępne są wszystkie przypadki obciążeń i kombinacje obciążeń występujące w oryginalnym modelu. Kombinacje wyników i sytuacje obliczeniowe nie są dostępne, ponieważ nie można zaimportować obwiedni reakcji podporowych. Za pomocą przycisku
można filtrować wpisy (patrz rysunek powyżej).
Nie ma znaczenia, czy w oryginalnym modelu dostępne są wyniki przypadku obciążenia lub kombinacji obciążeń. Podczas obliczeń odpowiednie wyniki są automatycznie obliczane w tle.
Importuj z węzła
Z listy należy wybrać numer podpartego węzła, którego siła podporowa lub moment podporowy mają zostać zaimportowane. Za pomocą opcji Typ obciążenia w zakładce 'Główne' można określić, czy importowana jest siła czy moment.
Kierunek obciążenia
Wybierz oś globalną, której składowa reakcji podporowej ma zostać uwzględniona podczas importu.
