Les barres sont des propriétés des lignes. En attribuant une section (qui définit également un matériau), la barre obtient une rigidité. Lors de la génération du maillage EF, des éléments 1D sont créés sur les barres.
Les barres ne peuvent être connectées entre elles qu'aux nœuds. Si des barres se croisent sans avoir de nœud en commun, il n'y a pas de connexion. Aucun effort interne n'est transmis à ces points de croisement.
Graphiquement, les barres peuvent être définies individuellement ou en continu. Les fonctionnalités correspondantes sont accessibles via le bouton de liste.
Après la saisie de la section (voir l'image Nouvelle barre), une boite de dialogue apparaît, conçue selon la fonctionnalité « simple » ou « générale ». La boite de dialogue générale offre des possibilités étendues, par exemple pour définir des lignes courbes ou utiliser des distances entre barres pour la définition.
Par défaut, la boite de dialogue Nouvelle barre se compose des onglets Général et Section. Ils sont décrits dans les deux sous-chapitres suivants.
Propriétés d'une barre

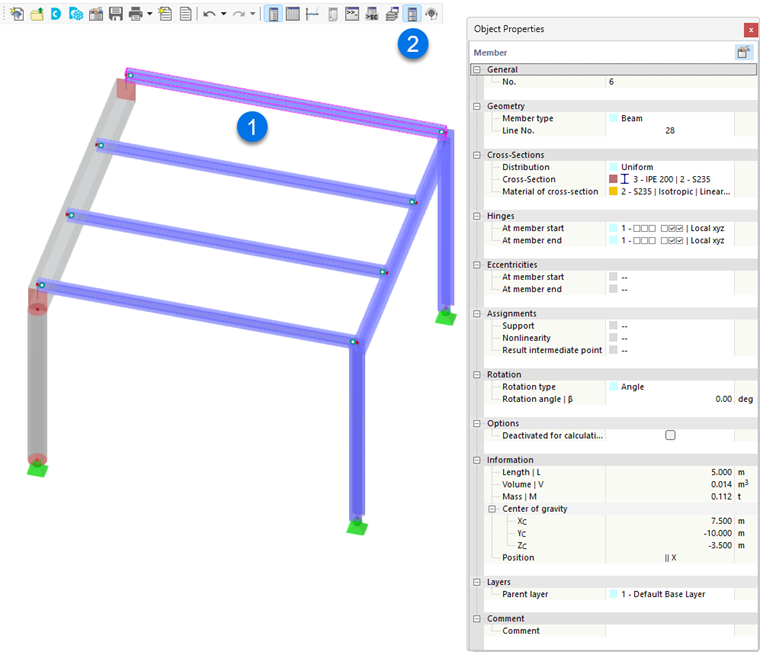

Vous pouvez afficher les propriétés importantes d'une barre dans le panneau Propriétés de l'objet :
- Sélectionnez la barre.
- Activez le panneau « Propriétés de l'objet » via le bouton
dans la barre d'outils.
Le panneau affiche des informations telles que le type de barre, la section, le matériau et les données géométriques.
