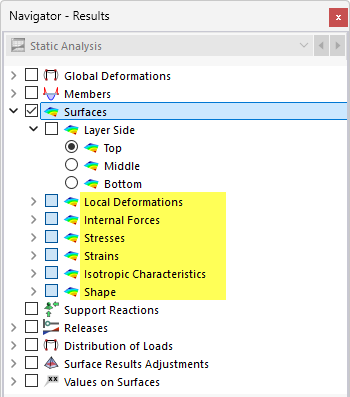

Vous pouvez afficher les résultats pour les surfaces graphiquement via la catégorie du navigateur Surfaces. Les résultats numériques des surfaces se trouvent dans les catégories de tableaux Résultats par surface dans les points de grille et Résultats par surface dans les nœuds de maillage.
Nœuds de maillage EF et points de grille

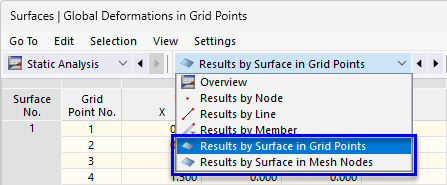

Les résultats graphiques sont basés sur les résultats dans les nœuds de maillage EF. Sous forme de tableau, à côté de ces résultats aux nœuds EF, les valeurs interpolées dans les points de grille sont également disponibles, lesquelles sont définies pour chaque surface (voir le chapitre Surfaces). Cette grille représente une sortie dans des points de résultat à intervalles réguliers, indépendante du maillage EF.
Les valeurs de résultat des points de grille peuvent également être représentées dans le graphique. Cette possibilité est décrite dans le chapitre Valeurs de résultat sur les surfaces.
Côté de la couche

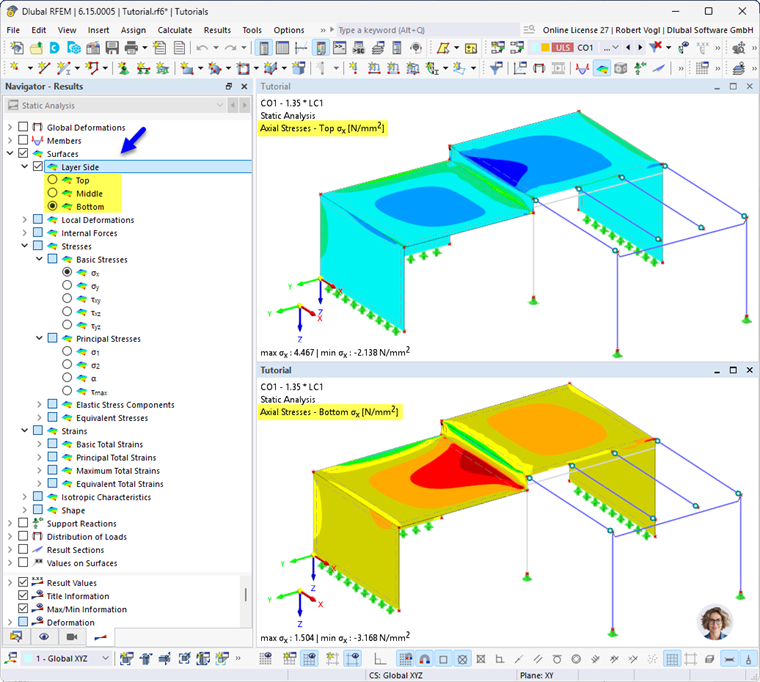

Le panneau de contrôle Côté de la couche dans le navigateur permet de basculer rapidement entre les résultats des côtés supérieur et inférieur ainsi que du milieu de la surface.
Vous pouvez ainsi vérifier, par exemple, les contraintes et les distorsions qui apparaissent sur les côtés des surfaces soumises à la flexion. Les efforts internes de surface, quant à eux, se réfèrent toujours aux résultats du milieu de la surface issus de l'analyse EF (plan du modèle filaire).
Si le panneau de contrôle 'Côté de la couche' est désactivé, vous pouvez sélectionner les résultats des côtés de la surface via les panneaux de contrôle des contraintes et des distorsions (σx+, σx-, εx+, εx- etc.).
Supérieur / Inférieur
Si l'axe z local dans les données de base du modèle est orienté vers le bas, le côté supérieur se trouve alors du côté de la surface dans la direction de l'axe z de surface négatif (−z), le côté inférieur en conséquence dans la direction de l'axe z positif (+z). Si l'axe z local est orienté vers le haut, cette définition s'inverse.
