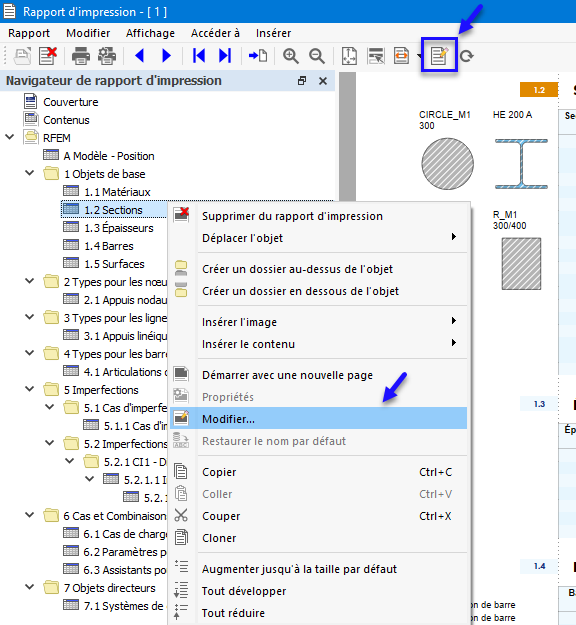

Le Gestionnaire des rapports d’impression gère les rapports d’impression avec les éléments qu’ils contiennent respectivement. Appelez cette boîte de dialogue de l’une des manières suivantes :
- Fonction Modifier le rapport d’impression dans le menu du rapport d’impression Modifier
- Bouton
dans la barre d’outils du rapport d’impression - Menu contextuel d’une entrée dans le 'Navigateur de rapport d’impression'

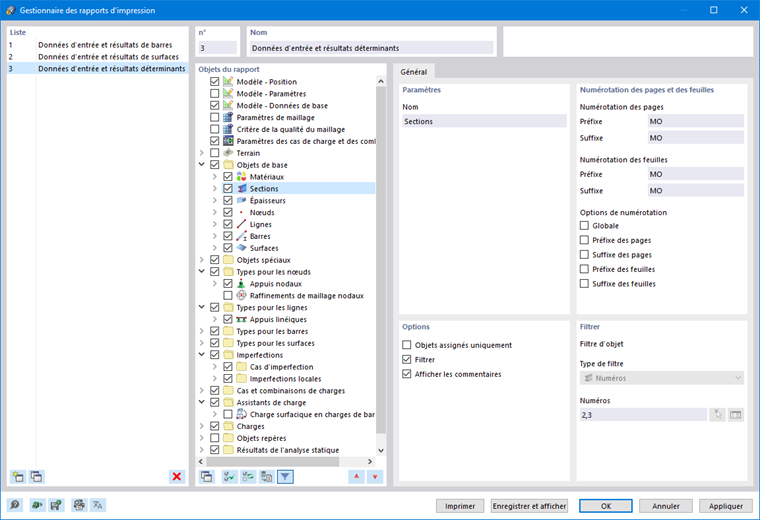

La boîte de dialogue 'Gestionnaire des rapports d’impression' apparaît avec la liste de tous les rapports d’impression et une arborescence de chapitres.
Liste
Sélectionnez dans la liste le rapport d’impression dont vous souhaitez adapter le contenu. Dans la section 'Éléments du rapport', vous pouvez ensuite définir en détail les éléments du document.
Si vous travaillez avec plusieurs rapports d’impression, il est recommandé d’attribuer dans la section 'Nom' une désignation pour chaque rapport d’impression. Vous pourrez ainsi bien distinguer les documents.
Pour créer un nouveau rapport d’impression, utilisez les boutons
ou
en bas de la liste.
Vous pouvez importer les éléments du rapport à partir d’un modèle ou enregistrer la sélection actuelle comme modèle. Ces fonctions sont décrites dans le chapitre modèle du rapport d’impression.
Éléments du rapport
Les chapitres du rapport d’impression sont répertoriés dans une arborescence. Ils correspondent essentiellement aux entrées du 'Navigateur - Données'. Si vous cochez une case, le chapitre correspondant est ajouté au document.

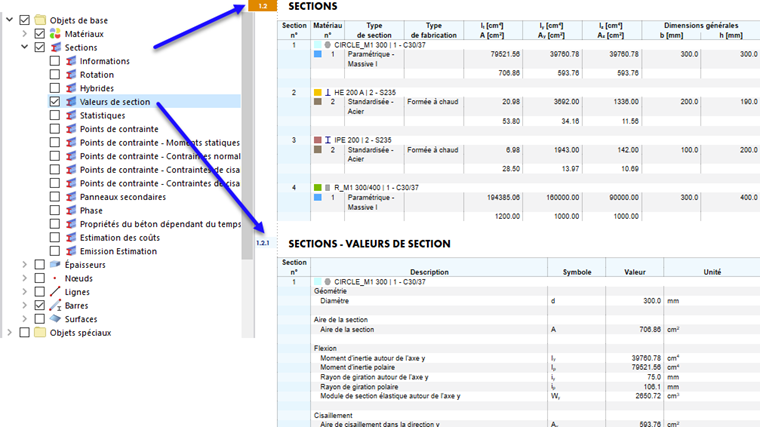

Certains chapitres contiennent des sous-catégories que vous pouvez activer individuellement pour l’impression. Si vous cochez par exemple sous l’entrée 'Sections' l’option 'Valeurs de section', RFEM insère dans le rapport d’impression un sous-chapitre avec les caractéristiques des sections.
Dans le dossier 'Graphiques', vous trouverez toutes les images que vous avez imprimées dans ce répertoire (voir image Sélection du répertoire du rapport d’impression ).
Avec le bouton
en bas de la section 'Éléments du rapport', vous pouvez activer les éléments d’un rapport standard.
Général
Dans l’onglet Général, vous pouvez effectuer des réglages spécifiques pour le chapitre que vous avez sélectionné dans le navigateur 'Éléments du rapport'. Les possibilités disponibles sont adaptées au chapitre.
Paramètre
Le 'Nom' du chapitre correspond à la désignation dans le navigateur 'Éléments du rapport'. Si vous modifiez la désignation, ce titre de chapitre est utilisé dans le document.
Numérotation des pages et des feuilles
Par défaut, les pages sont numérotées de manière continue et gérées dans leur ensemble sous une 'feuille'. Vous pouvez attribuer à la 'Numérotation des pages' ainsi qu’à la 'Numérotation des feuilles' un caractère d’abréviation précédé ou ajouté. Les abréviations suivantes sont prédéfinies pour 'Préfixe' et 'Suffixe' :
- MO : données de modèles
- IM : Imperfections
- LA : données de charges
- ER : Résultats
Si vous souhaitez utiliser d’autres désignations, sélectionnez la catégorie correspondante et saisissez l’abréviation. Pour des raisons de place, elle ne devrait pas comporter plus de deux lettres.
Avec les cases pour les 'Options de numérotation', vous pouvez ensuite contrôler quelle abréviation est affichée avec les numéros de pages ou de feuilles.
La case 'Global' applique l’abréviation de la catégorie actuelle à l’ensemble du rapport d’impression.
Options
Les cases disponibles dans cette section sont adaptées à la catégorie du rapport d’impression. Dans l’image Onglet 'Général', vous voyez les options pour les résultats de barres.
Uniquement les objets affectés
La case contrôle si le document contient tous les objets et types d’objets définis ou uniquement ceux qui sont réellement utilisés dans le modèle.
Filtre
Cochez la case si vous souhaitez inclure dans la documentation uniquement certains objets. Vous pouvez ensuite définir ces objets dans la section Filtre.
Filtre de résultats du jeu de tableaux actuel
Pour les résultats, RFEM utilise normalement les mêmes paramètres que pour les tableaux. Si vous supprimez la coche prédéfinie, vous pouvez composer dans l’onglet Pour l’affichage les lignes et colonnes de résultats pour l’impression selon des critères personnalisés, indépendamment des critères de filtre pour les tableaux (voir Gestionnaire du tableau de résultats ).
Résultats triés par objets, puis par charge
Par défaut, les résultats sont répertoriés dans l’ordre des cas de charge, combinaisons et situations de projet. Si vous cochez la case, la sortie s’effectue dans l’ordre des numéros d’objets individuels – par exemple les résultats des cas de charge 1 à 5 pour la barre 1, puis les résultats de ces cas de charge pour la barre 2, etc.
Charge
Cochez la case si vous souhaitez inclure dans la documentation uniquement certains cas de charge, situations de projet ou combinaisons. Vous pouvez ensuite définir la charge dans l’onglet Cas de charge/Combinaisons.
Utilisation des axes principaux au lieu des axes de barre
En règle générale, les résultats de barres sont affichés par rapport aux axes principaux. Si vous utilisez des sections asymétriques et souhaitez une sortie par rapport aux axes de saisie y et z, désactivez la case.
L’image Axes de barre y/z et axes principaux u/v montre les systèmes d’axes d’une barre à section asymétrique.
Pas de charge
Cochez cette option si vous avez défini des Pas de charge et souhaitez les résultats des étapes individuels dans la documentation.
Filtre
Cette section est affichée si la case 'Filtre' est activée dans la section 'Options'. Vous pouvez y définir les objets dont les propriétés ou les résultats sont envisageables pour votre documentation. Définissez d’abord dans la liste 'Type de filtre' selon quel critère vous souhaitez filtrer les objets.
Saisissez ensuite dans le champ en dessous les 'Numéros' des objets ou sélectionnez la Sélection d’objet pertinente dans la liste. Si vous filtrez par numéros, vous pouvez définir les objets graphiquement sur le modèle à l’aide du bouton
. Le bouton

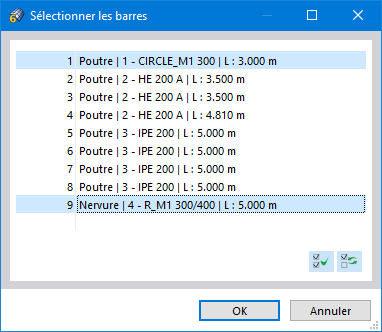

permet de sélectionner les objets dans une liste.
Pour sélectionner plusieurs entrées dans la liste, maintenez la touche Ctrl enfoncée en cliquant.
Cas de charge/Combinaisons
L’onglet Cas de charge/Combinaisons est disponible si vous avez coché la case 'Charge' dans la section 'Options' pour une catégorie de résultats. Vous pouvez y sélectionner les cas de charge, situations de projet et combinaisons dont vous souhaitez les résultats dans le rapport d’impression.
Dans la colonne 'À sélectionner' sont répertoriés tous les cas de charge, situations de projet et combinaisons que vous avez créés. Pour transférer une entrée dans la liste 'Sélectionné', vous pouvez utiliser les possibilités suivantes :
- Double-cliquez sur l’entrée.
- Sélectionnez le cas de charge ou la combinaison. En maintenant la touche Ctrl enfoncée, vous pouvez sélectionner plusieurs entrées. Cliquez ensuite sur le bouton
.
Si les charges sélectionnées ont été calculées avec succès, seuls ces résultats sont affichés dans la catégorie de résultats sélectionnée.
- banner.text

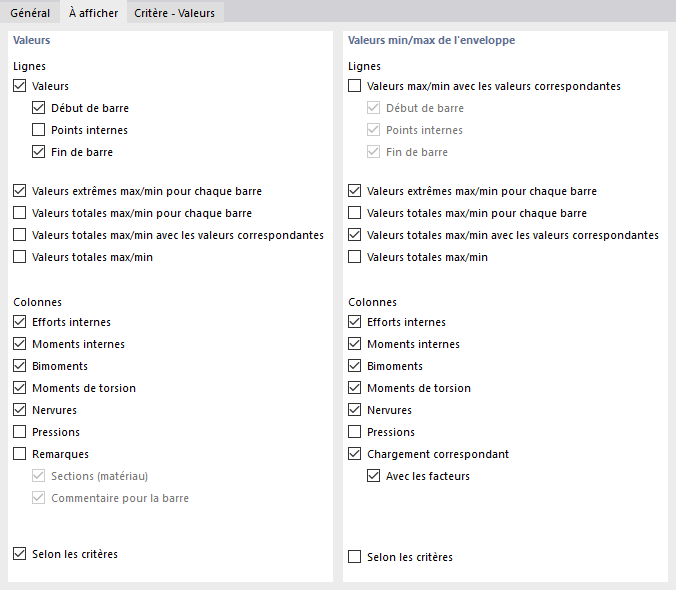

Pour l’affichage
Les entrées de l’onglet Pour l’affichage sont accessibles si vous avez désactivé pour une catégorie de résultats la case 'Filtre de résultats du jeu de tableaux actuel' dans la section 'Options'.
Dans les sections 'Valeurs' et 'Min/Max enveloppe de résultats', vous pouvez contrôler en détail la sortie des résultats pour les cas de charge et combinaisons ou situations de projet. Les lignes et colonnes de tableaux correspondantes sont affichées ou masquées dans le document.
La case 'Selon critères' vous permet d’afficher certaines valeurs de résultats dans le rapport d’impression. Vous pouvez définir les critères pour la sortie des résultats dans des onglets séparés (voir section Critères).
Critères - Valeurs | Critères - Min/Max enveloppe de résultats
Les onglets Critères - Valeurs et Critères - Min/Max enveloppe de résultats sont disponibles si vous avez coché dans l’onglet 'Pour l’affichage' la case 'Selon critères' pour les valeurs ou l’enveloppe de résultats. Vous pouvez y décrire des conditions personnalisées que les résultats des cas de charge et combinaisons ou situations de projet doivent remplir pour apparaître dans le rapport d’impression.
Sélectionnez dans la deuxième colonne le type de résultat. Dans les deux colonnes suivantes, indiquez ensuite quel critère doit s’appliquer. Les conditions suivantes sont disponibles :
- égal
- est différent
- supérieur à
- supérieur ou égal
- inférieur à
- inférieur ou égal
Pour définir un autre critère, sélectionnez dans la dernière colonne l’entrée 'ou' (chaque critère compte pour lui-même) ou 'et' (chaque critère doit être rempli). Définissez ensuite dans la nouvelle ligne la condition suivante.
Boutons
Les boutons en bas de la boîte de dialogue 'Gestionnaire des rapports d’impression' remplissent les fonctions suivantes :
|
Ouvre la boîte de dialogue modèle du rapport d’impression pour importer un modèle |
|
Ouvre la boîte de dialogue modèle du rapport d’impression pour enregistrer la sélection actuelle comme modèle |
|
Ouvre la boîte de dialogue Paramètres de l’imprimante et de la page pour configurer l’imprimante |
|
Ouvre la boîte de dialogue Choisir le langage pour régler le langage |
| Imprimer | Envoie le rapport d’impression sélectionné à l’imprimante |
| Enregistrer et afficher | Ferme la boîte de dialogue et génère l’aperçu du rapport d’impression sélectionné |
| OK | Ferme la boîte de dialogue sans afficher le rapport d’impression |
| Annuler | Ferme la boîte de dialogue sans enregistrer les modifications |
| Appliquer | Enregistre les modifications sans fermer la boîte de dialogue ni afficher le rapport d’impression |
