Wykresy wyników

Na wykresach można analizować wykresy wyników dla prętów, linii, podpór liniowych lub przekrojów. Najpierw należy wybrać obiekt w oknie roboczym. Przytrzymaj klawisz Ctrl, aby dokonać wielokrotnego wyboru. Następnie otwórz wykresy wyników, korzystając z jednej z poniższych opcji:

• Menu 'Wyniki' → 'Wykresy wyników dla wybranych [Obiektów]'
• Opcja menu kontekstowego "Wykresy wyników"
• Przycisk 'Wykresy wyników'

Przyciski do wykresów wyników

Pojawi się okno dialogowe 'Wykresy wyników'.

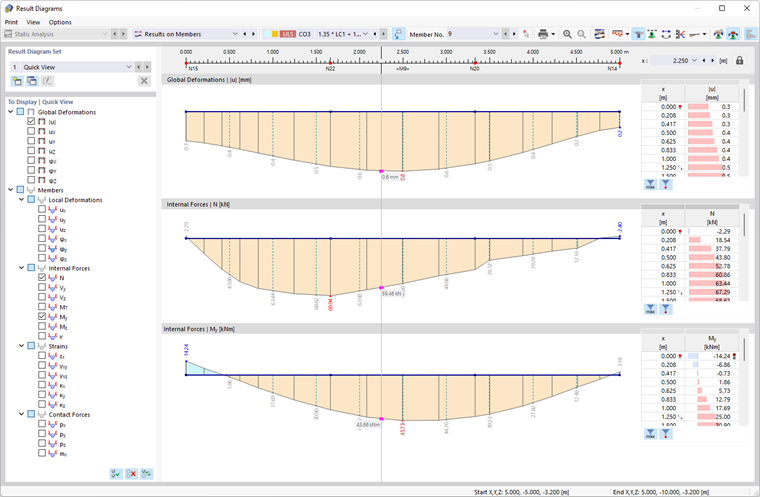

Okno dialogowe "Wykresy wyników"

pasek narzędzi

Wybrany typ obiektu jest ustawiany na liście 'Wyniki na [Obiekt]'. Możesz również wybrać inny typ.

Wybór typu obiektu dla wykresów wyników

Na liście przypadków obciążeń i kombinacji można przełączać się między poszczególnymi wynikami.

Numery wybranych obiektów są wyświetlane dla prętów i linii. Jeżeli chcesz sprawdzić wyniki dla innego obiektu, należy wybrać jego numer z listy lub wybrać graficznie przycisk .

Przyciski mają następujące funkcje:

	Synchronizuje wykresy z typami wyników aktywowanymi w Nawigatorze (istotne dla kilku zbiorów historii wyników [[ # resultdiagramset)
	Drukuje wykresy bieżących wyników
	Zwiększa krzywe wyników
	Redukuje krzywe wynikowe
	Otwiera okno dialogowe ResultDiagramsForDialogOptionsPage właściwości wyświetlania umożliwiające dostosowanie wyświetlania
	Steruje wyświetlaniem wykresów wyników dla image027533 kilku obiektów
	Wyświetla wyniki pręta z żebrem lub bez
	Wyświetla lub ukrywa historię wyników w obszarze kolumny
	Odwraca kierunek wyniku
	Pokazuje lub ukrywa rzędne o maksymalnych wartościach
	Wyświetla historię wyników rzeczywistych lub wygładzonych (przycisk Lista)
	Otwiera okno dialogowe ResultDiagramsSmoothingRangesDialog wygładzanie obszarów krzywych wynikowych
	Włącza lub wyłącza obszary wygładzania
	Wyświetla lub ukrywa kolorowe skale odniesienia dla wartości w tabeli

Zbiór wykresów wyników

Część okna w lewym górnym rogu umożliwia zapisywanie wykresów. 'Szybki podgląd' z wybranymi wynikami jest wstępnie ustawiony.

Aby zapisać bieżące ustawienia wykresu, należy kliknąć przycisk . Wprowadź opis w oknie dialogowym 'Nowy zbiór wykresów wyników'.

Okno dialogowe 'Nowy zbiór wykresów wyników'

Po kliknięciu OK wykresy wyników są dostępne na liście jako 'Zbiór wykresów wyników'.

Nawigator

Wybierz w nawigatorze typy wyników, które chcesz uwzględnić na wykresie. W zależności od typu obiektu można wybrać odkształcenia, siły wewnętrzne, naprężenia, odkształcenia lub siły podporowe. Każdy typ wyniku jest przedstawiony na osobnym wykresie.

Wykresy

W głównej części okna widoczne są wykresy dla wybranych typów wyników. Rozmiar wyświetlania można dostosować za pomocą przycisków i . W przypadku linii oddzielających od siebie dwie powierzchnie wyniki dla powierzchni wyświetlane są dla obu stron.

Podczas przesuwania myszy wzdłuż linii lub pręta wyświetlane są wartości wyników „ruchu” dla odpowiedniego położenia x. Położenie 'x' odnosi się do początku linii lub pręta; jest on wyświetlany w prawym górnym rogu okna. W polu tekstowym można również wprowadzić położenie x. Aby zablokować wskaźnik w zdefiniowanym miejscu, należy kliknąć przycisk .

Jeżeli wyświetlane są wykresy kilku obiektów, ich prezentację można ustawić za pomocą przycisku listy . Do wyboru dostępne są różne opcje.

Definiowanie wyświetlania wykresów dla kilku obiektów

Poniższy rysunek przedstawia momenty M_y trzech prętów w widoku nakładającym się.

Wyświetlanie wykresów nakładających się wyników

Z opcją ' nakładają się | Tylko obwiednie ' mogą pominąć szare linie i wartości na wykresie.

W prawym obszarze okna wartości wyników są przedstawione w tabelach. Są to wyniki dostępne w węzłach krawędziowych oraz w położeniach wartości ekstremalnych i punktów podziału. Te ostatnie odpowiadają węzłom siatki ES lub podziałom prętów, jak określono w instrukcji # extbookmark | okno dialogoweprętyTab |Ustawienia sieciowe #.

Wyniki można filtrować za pomocą przycisków znajdujących się pod tabelami.

	Wyświetla tylko wartości ekstremalne
	Wyświetla tylko wartości końców

Właściwości wyświetlania

Aby dostosować wyświetlanie wykresów wyników, należy nacisnąć przycisk na pasku narzędzi. Okno dialogowe 'Właściwości wyświetlania' umożliwia dostosowanie kolorów, linii i wartości.

Dostosowywanie właściwości wyświetlania wykresów wyników

Gładkie zakresy dla wykresów wyników

Wartości wyników można uśredniać za pomocą zdefiniowanych przez użytkownika 'Zakresów gładkich' w celu przygotowania wyników do celów inżynierskich. W ten sposób można zredukować np. szczyty momentów nad podporami.

Kliknij przycisk na pasku narzędzi, aby otworzyć okno dialogowe 'Gładkie zakresy wykresów wyników'.

Definiowanie wygładzonych zakresów

W tabeli 'Zakresy gładkie' zdefiniuj strefy, dla których chcesz określić wartości średnie. Wpisy dla początku, końca i długości są interaktywne. Za pomocą pola wyboru 'Aktywny' można określić, który obszar zostanie uwzględniony na wykresie.

W sekcji 'Stosowanie dla wyników' należy wybrać deformacje, siły wewnętrzne, naprężenia lub odkształcenia, dla których należy wygładzić wyniki.

W sekcji 'Rozkład' można określić, czy wartości w zakresie gładkości mają być wyświetlane w postaci rozkładu stałego (jak pokazano na rysunku powyżej) czy liniowego.
