Konstrukcja

Generowanie powierzchni z komórek

Funkcja Generuj powierzchnie z komórek umożliwia wypełnienie zamkniętych obszarów modelu – tak zwanych „komórek“ – powierzchniami. Komórka składa się z co najmniej trzech węzłów narożnych. Jest on ograniczony ze wszystkich stron liniami prostymi i leży w płaszczyźnie. W przypadku linii zakrzywionych komórka nie jest rozpoznawana.

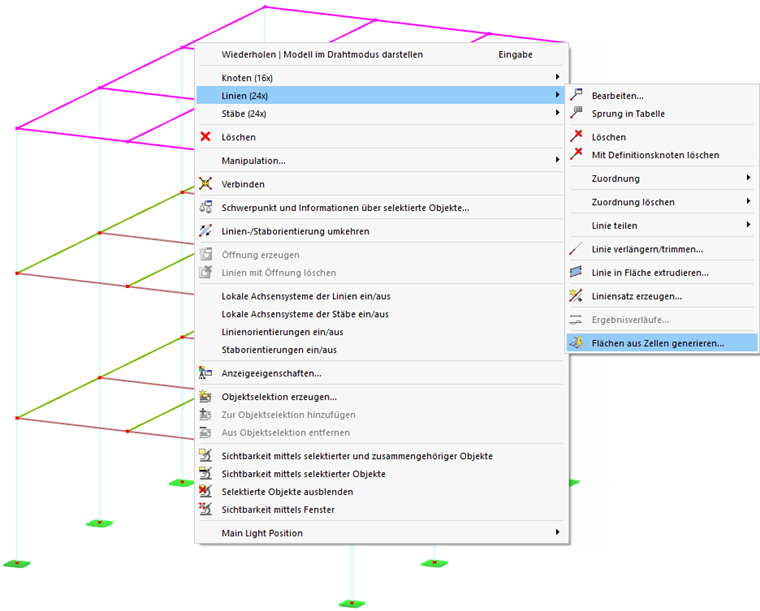

Wybierz linie wraz z ich węzłami, rysując okno w odpowiednim obszarze. Następnie należy kliknąć prawym przyciskiem myszy jedną z zaznaczonych linii, aby otworzyć jej menu kontekstowe. Wybierz opcję LinieGenerować powierzchnie z komórek.

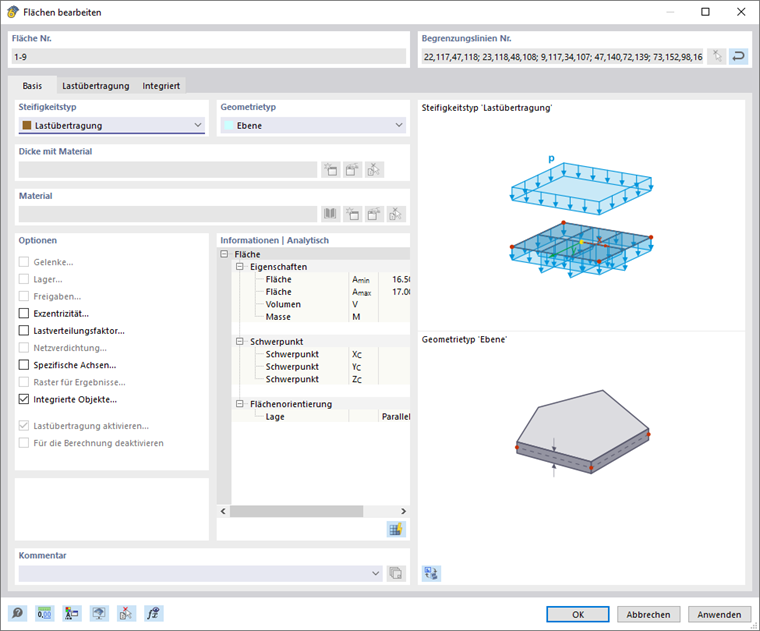

Po rozpoznaniu komórek pojawia się okno dialogowe 'Edytować powierzchnie'. Ustaw właściwości powierzchni.

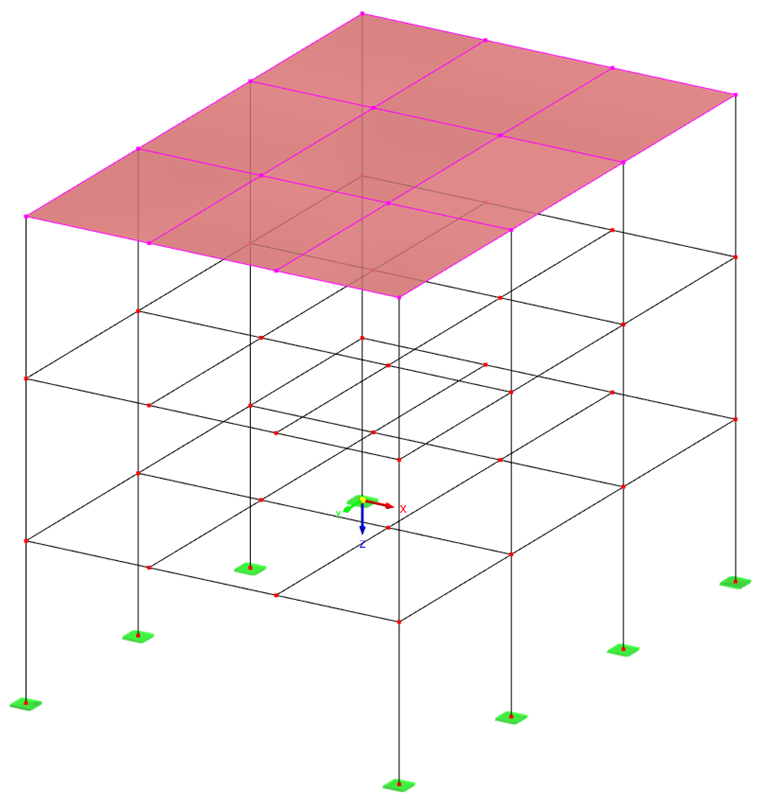

Po kliknięciu OK powierzchnie zostaną utworzone.
