Reprezentaty prętów to szablony dla obiektów 1D o identycznych właściwościach dotyczących materiału, przekroju, typu pręta i długości. Tych przedstawicieli można rozumieć jako „szablony prętów”. Ułatwiają ocenę i dokumentację wyników. Ponieważ analizowany jest tylko pręt z głównymi siłami wewnętrznymi i momentami podobnych typów, przedstawiciele prętów zapewniają dobry przegląd zarówno w programie, jak i na wydruku.

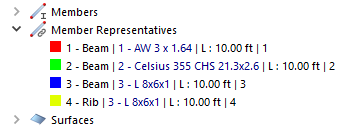

Reprezentacje nie są tworzone ręcznie, ale generowane automatycznie przez program RFEM na podstawie właściwości prętów dostępnych w modelu. Są one wyświetlane w nawigatorze.
Jak pokazano w przykładzie na powyższym rysunku, program RFEM tworzy dwa reprezentacje dla prętów betonowych o tym samym przekroju, ale różnych długościach.
Domyślnie program RFEM tworzy reprezentatywne dla następujących kryteriów:
- Materiał
- Przekrój
- Typ linii
- Typ pręta
- Długość pręta
Kreator przedstawicieli prętów umożliwia doprecyzowanie wymienionych kryteriów. Kreator znajduje się w zakładce 'Pręty' w oknie dialogowym 'Model - dane bazowe', które można otworzyć za pomocą przycisku lub skrótu klawiszowego 'Pręt' w nawigatorze.
Właściwości reprezentanta można sprawdzić w oknie dialogowym 'Edytuj reprezentację pręta'. Okno dialogowe można otworzyć za pomocą funkcji menu kontekstowego Edytuj (patrz ilustracja 'Przedstawiciele pręta' - menu kontekstowe) lub klikając dwukrotnie wpis w nawigatorze.
'Lista' zawiera przegląd wszystkich przedstawicieli modelu. W sekcji 'Pręty' wyświetlane są numery prętów, które mają te same właściwości i są przypisane do wybranego reprezentatywnego.
W zakładce Podstawa można zobaczyć 'przypisania' i informacje | Sprawdzenie analityczne związane z analizą statyczną. 'Podsumowanie' pokazuje między innymi łączną masę prętów wchodzących w skład reprezentanta.
