Konstrukcja

Zmiana jednostek

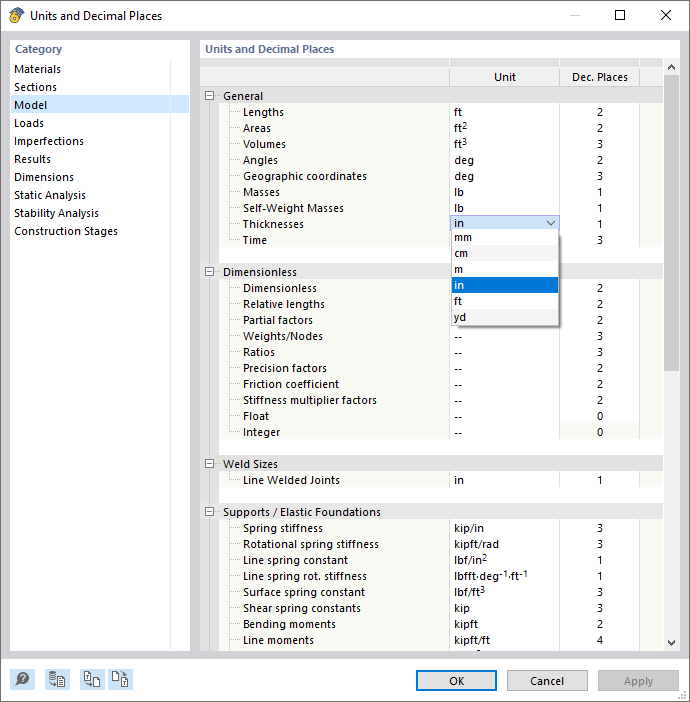

Podczas instalacji programu biblioteki zostały uporządkowane według kraju, a jednostki dostosowane do ustawień krajowych. W celu globalnego ustawienia jednostek należy otworzyć menu Edytuj i wybrać opcję Jednostki i miejsca dziesiętne. W oknie dialogowym 'Jednostki i miejsca dziesiętne' można następnie wprowadzić ustawienia zdefiniowane przez użytkownika.

Najpierw należy wybrać Kategorię w lewej części okna. Teraz można dostosować jednostki i liczbę miejsc dziesiętnych.

W wielu oknach dialogowych można otworzyć okno 'Jednostki i miejsca dziesiętne' bezpośrednio za pomocą przycisku Einheiten und Dezimalstellen . Odpowiednie jednostki są wówczas oznaczone czerwonym trójkątem.

Wskazówka

Jednostki można zmienić w dowolnym momencie podczas modelowania. Wartości zostaną odpowiednio przeliczone.

Zapisywanie i wczytywanie szablonu jednostek

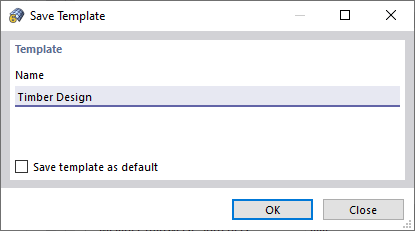

Zmodyfikowane jednostki można zapisać jako szablon i wykorzystać ponownie w innych modelach. W tym celu należy kliknąć przycisk Zapisywanie szablonu (prawy przycisk) w dolnej części okna dialogowego 'Jednostki i miejsca dziesiętne'. Następnie w oknie 'Zapisz szablon' należy zdefiniować Nazwę szablonu.

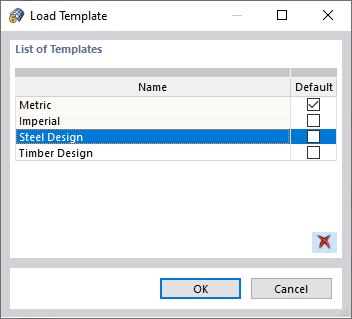

Szablon można ponownie wczytać do innego modelu. W tym celu należy kliknąć przycisk Szablon otwarcia w dolnej części okna 'Jednostki i miejsca dziesiętne'. W otwartym w ten sposób oknie oprócz metrycznego i imperialnego (brytyjskiego) profilu jednostek do wyboru będzie również zapisany szablon.
