Konstrukcja

Automatycznie

Za pomocą funkcji ' Przenumerować | Automatycznie ' umożliwia zmianę numerów wielu obiektów modelu w jednym kroku.

Ważne

Podaj odpowiednie obiekty za pomocą jednej z opcji wyboru , przed wywołaniem tej funkcji.

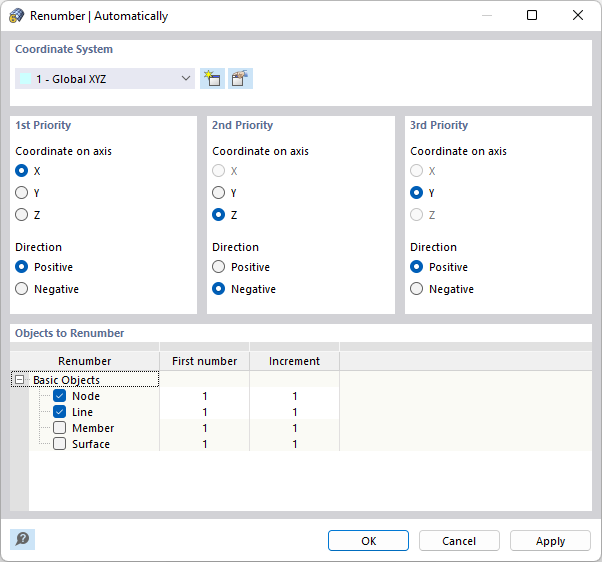

Określ 'układ współrzędnych', którego osie mają zostać użyte do przenumerowania. Można wybrać z listy układ współrzędnych użytkownika lub utworzyć nowy za pomocą przycisku Nowy .

Następnie należy określić, który 'priorytet' mają kierunki osi X, Y i Z (lub U, V i W) dla nowej numeracji. Można określić, czy numeracja rosnąco ma być zgodna z kierunkiem osi dodatniej czy ujemnej.

W powyższym przykładzie nowe numery jako pierwsze otrzymują węzły (a także linie i pręty) o najmniejszych współrzędnych X. Węzły zostają przenumerowane w dodatnim kierunku X. Jeżeli dwa węzły mają identyczne współrzędne X, priorytet 2 decyduje, który węzeł otrzyma niższy numer. Jest to węzeł o większej wartości współrzędnej Z. Jeżeli współrzędne Z są również identyczne, wartość 3. trzeci priorytet.

W sekcji 'Obiekty do przenumerowania' należy określić, czy mają zostać przenumerowane węzły, linie, pręty, powierzchnie lub bryły oraz jakie mają być numery początkowe i przyrosty (rozstaw numeracji). Tylko obiekty podstawowe mogą być automatycznie przenumerowane. Za pomocą funkcji Indywidualnie można przenumerować typy obiektów lub obiektów specjalnych.

Informacje

Podczas zmiany numeracji można użyć tylko wolnych numerów. Program RFEM umożliwia korzystanie z przydzielonych numerów, jeżeli zwolnią się one w wyniku zmiany numeracji.
